3. EVALUACION DE COSTOS

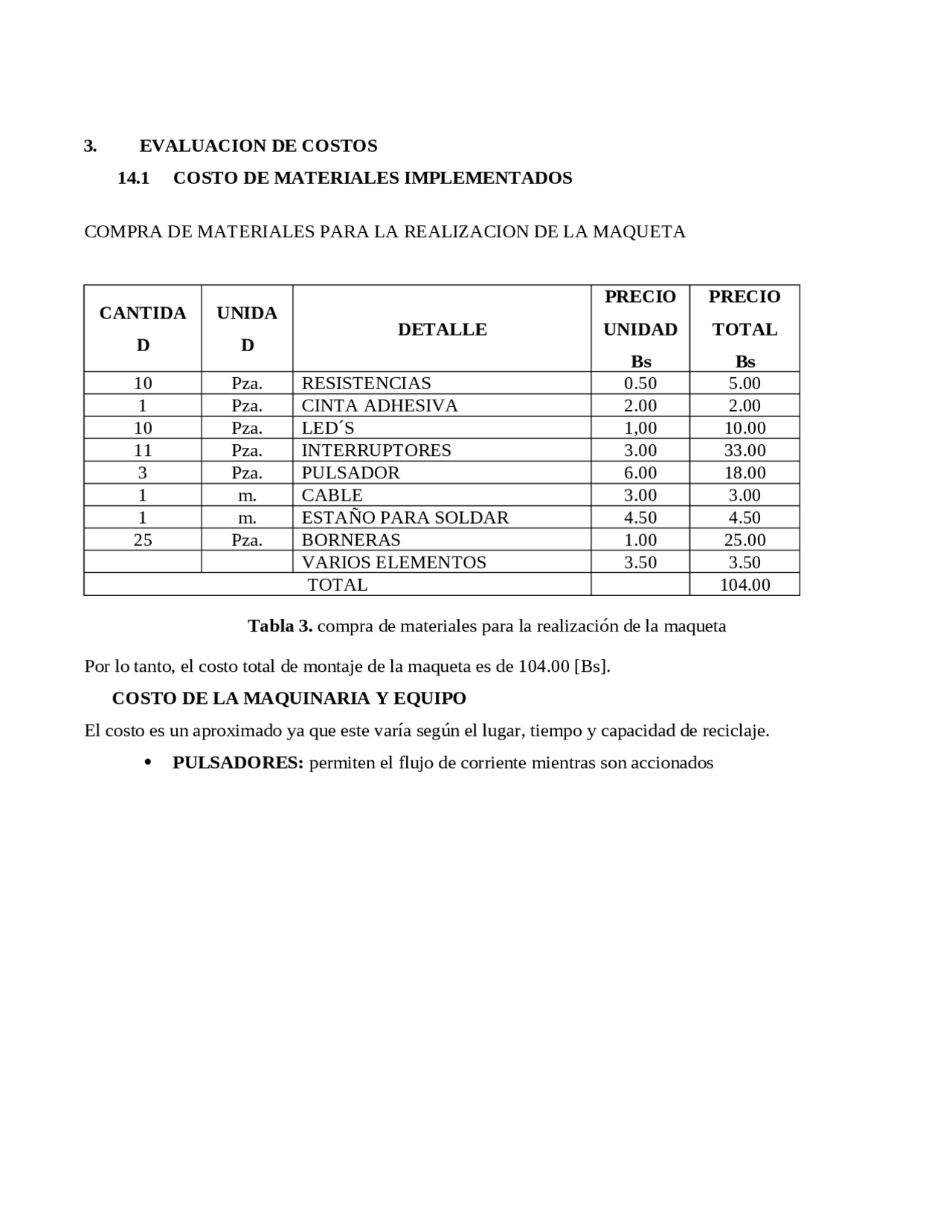

14.1 COSTO DE MATERIALES IMPLEMENTADOS
COMPRA DE MATERIALES PARA LA REALIZACION DE LA MAQUETA
CANTIDA
D
UNIDA
D
DETALLE
PRECIO
UNIDAD
Bs
PRECIO
TOTAL
Bs 10 Pza. RESISTENCIAS 0.50 5. 1 Pza. CINTA ADHESIVA 2.00 2. 10 Pza. LED´S 1,00 10. 11 Pza. INTERRUPTORES 3.00 33. 3 Pza. PULSADOR 6.00 18. 1 m. CABLE 3.00 3. 1 m. ESTAÑO PARA SOLDAR 4.50 4. 25 Pza. BORNERAS 1.00 25. VARIOS ELEMENTOS 3.50 3. TOTAL 104. Tabla 3. compra de materiales para la realización de la maqueta Por lo tanto, el costo total de montaje de la maqueta es de 104.00 [Bs]. COSTO DE LA MAQUINARIA Y EQUIPO El costo es un aproximado ya que este varía según el lugar, tiempo y capacidad de reciclaje. PULSADORES: permiten el flujo de corriente mientras son accionados
Tabla 4. Pulsadores SENSORES DE NIVEL: medición de magnitudes físicas.
FICHA TECNICA IMAGEN
MARCA OMRON
Figura 9. pulsador
MODELO A22 SERIES
CAPACIDAD 0,1 a 10 A VIDA UTIL 10 AÑOS PRECIO UNIDAD [$us] 50 FICHA TECNICA
IMAGEN
MARCA BIN MASTER
Figura 10. Sensor de nivel
MODELO A22 SERIES
CAPACIDAD
PRECISIÓN 0,
PUL.
VIDA UTIL 10 AÑOS
PRECIO UNIDAD [$us] (^600)
Tabla 5. Pulsadores SENSOR DE PRESENCIA CRIBA VIVRATORIA TOLVA
FICHA TECNICA
IMAGEN
MARCA BAUMER
Figura 10. Sensor de presencia
MODELO
CAPACIDAD
PRECISIÓN 0,
PUL.
VIDA UTIL 10 AÑOS
PRECIO UNIDAD [$us] (^200) FICHA TECNICA IMAGEN MARCA HAGUEN MODELO CAPACIDAD 300 P^3. VIDA UTIL 10 AÑOS PRECIO UNIDAD [$us]
CINTA
TRASPORTADORA
FICHA TÉCNICA COMPONENTES IMAGEN
MARCA CONVEYO
R
CINTA
HORIZONTA
L
MODELO
VIDA UTIL 20 AÑOS
REGIMEN
DE
TRABAJO
24 HORAS
TIEMPO DE
VIDA
5 años PRECIO UNIDAD [$us]
FICHA TECNICA IMAGEN
MARCA FERBE
MODELO
CAPACIDAD 5 TON
VIDA UTIL 10 AÑOS
PRECIO UNIDAD [$us] 5000
Tabla 12. Tabla de resumen de los detalles del costo de la En la siguiente tabla se muestra el detalle de costos aproximado del trabajo de los empleados: PERSONAS PRECIO UNITARIO $US
COSTO $US
MANO DE OBRA 6 250 1500
INGENIERO 1 1200 1200
TOTAL 2700
Tabla 13. Tabla el detalle de costos aproximado del trabajo de los empleados En la siguiente tabla se muestra el costo de ingeniería del proyecto (automatización del proyecto): TRABAJO A REALIZAR COSTO $US PROGRAMACIÓN DEL CPU AL PLC 250 TOTAL 250 Tabla 14. Tabla costo de ingeniería del proyecto Por lo tanto, como costo total del proyecto se tiene un monto total de: 57150 $US
4. CONCLUSIONES Con el presente proyecto de aplicación a la automatización se llegaron a las siguientes conclusiones: Se eligió el tema a automatizar como “AUTOMATIZACION DE UNA RECICLADORA DE BOTELLAS DE VIDRIO”. Se realizaron las especificaciones funcionales del proceso a automatizar, tomando en cuenta que para la realización de las especificaciones el conocimiento del proceso es un aspecto muy importante. Se realizó el diagrama de procesos en norma ISA y el diagrama P&ID del proceso. Se realizó el diagrama de tiempos de todo el sistema. Se pudo aplicar la lógica del GRAFCET para la automatización del proceso, realizando los tres respectivos niveles.
El Grafcet es una poderosa herramienta, para la automatización, ya que permite traducir la secuencialidad del presente proceso en lenguaje de programación del PLC. Se llevo a cabo la realización del logigrama gracias a la traducción del Grafcet al diagrama en escalera, mediante la implementación de flip-flop’s SR, se debe tomar en cuenta que el conocimiento de teoría de electrónica digital es importante Se realizó las ecuaciones de las etapas del proceso para que se realice con mayor facilidad lo que es el diagrama escalera. El diagrama en escalera es el lenguaje que se programa en el PLC, el PLC a utilizar para la automatización del presente proyecto es ALLEN BRADLEY MICROLOGIX 1200. Para realizar el programa del PLC se utilizó el programa RS LOGIX 500, gracias a este programa se puede observar las entradas y salidas y además la temporización es en tiempo real, además se la facilidad de simulación dentro del programa no existe necesidad de conectar al PLC para realizar las respectivas pruebas. La implementación del proceso a automatizar se llevó a cabo en una maqueta, esta se realizó de tal forma que las entradas (Interruptores), están ubicadas en sus respectivas posiciones del proceso además de las salidas visualizadas con diodos leds, todas a la vez están accesibles para el operador. Se eligió el proyecto de automatización de una recicladora de vidrio ya que tiene un impacto ambiental enorme porque es imprescindible reciclar para minimizar la extracción de materia prima es asi que la relación costo beneficio es muy favorable. RECOMENDACIONES Es recomendable realizar el dimensionamiento del proyecto, cuantificar el alcance del mismo para poder adquirir los equipos adecuados para el mismo. El presente proyecto es la automatización de una planta recicladora básica y muy elemental ya que en la actualidad ya existe plantas mas elaboradas pero con un costo elevado por lo tanto se recomienda su implementación en ciudades pequeñas. Se recomienda ajustar los tiempos de funcionamiento del programa del plc según la cantidad de material a reciclar. Se recomienda aumentar las etapas necesarias para que este proceso sea para todo tipo de vidrio y no solo para botellas. Una recomendación muy importante es conocer el proceso muy bien para así realizar la automatización del mismo.
5. BIBLIOGRAFIA [1] [2] [3] MSc. Ing.Ramiro Franz Aliendre García, “CD Material de apoyo ELT 3890”, Facultad Nacional de Ingeniería, Bolivia, 2019
