CTE . DB. SE-C CIMENTACION

•DIRECTAS - SUPERFICIALES :

Reparte las cargas en un plano de apoyo

horizontal. Condiciones constructivas Art.4.5.

Control Art.4.6.

•Zapata combinada

•Zapatas aisladas

•Zapata corrida Pag.SE-19 - 22

•Pozo cimentación

•Emparrillado

•Losas: Continua. Refuerzos.Pedestales.Cajon.

Aligerada. Nervada.

Descubre Apuntes de Arquitectura Universidad de Granada (UGR)

Documentos relacionados

Planos cimentación

(3)

Cimentacion por pilotes

(2)

Oficina Tecnica Urbanismo

(2)

examen 2009 práctica

(1)

CTE.DB-SI-Antiincendios

SOLAR Terrenos comprendidos dentro de un suelo urbanomaterial y formalmente ed

AGENTES DE LA EDIFICACION

(1)

cimentacion cimentacion cimentacion

cimentacion

TEMA I, II . Proyecto. Documentación del proyecto y del seguimiento

Cimentación Investigacion

cimentacion de edificaciones

(2)

Vista previa parcial del texto

¡Descarga CTE CIMENTACION y más Apuntes en PDF de Arquitectura solo en Docsity!

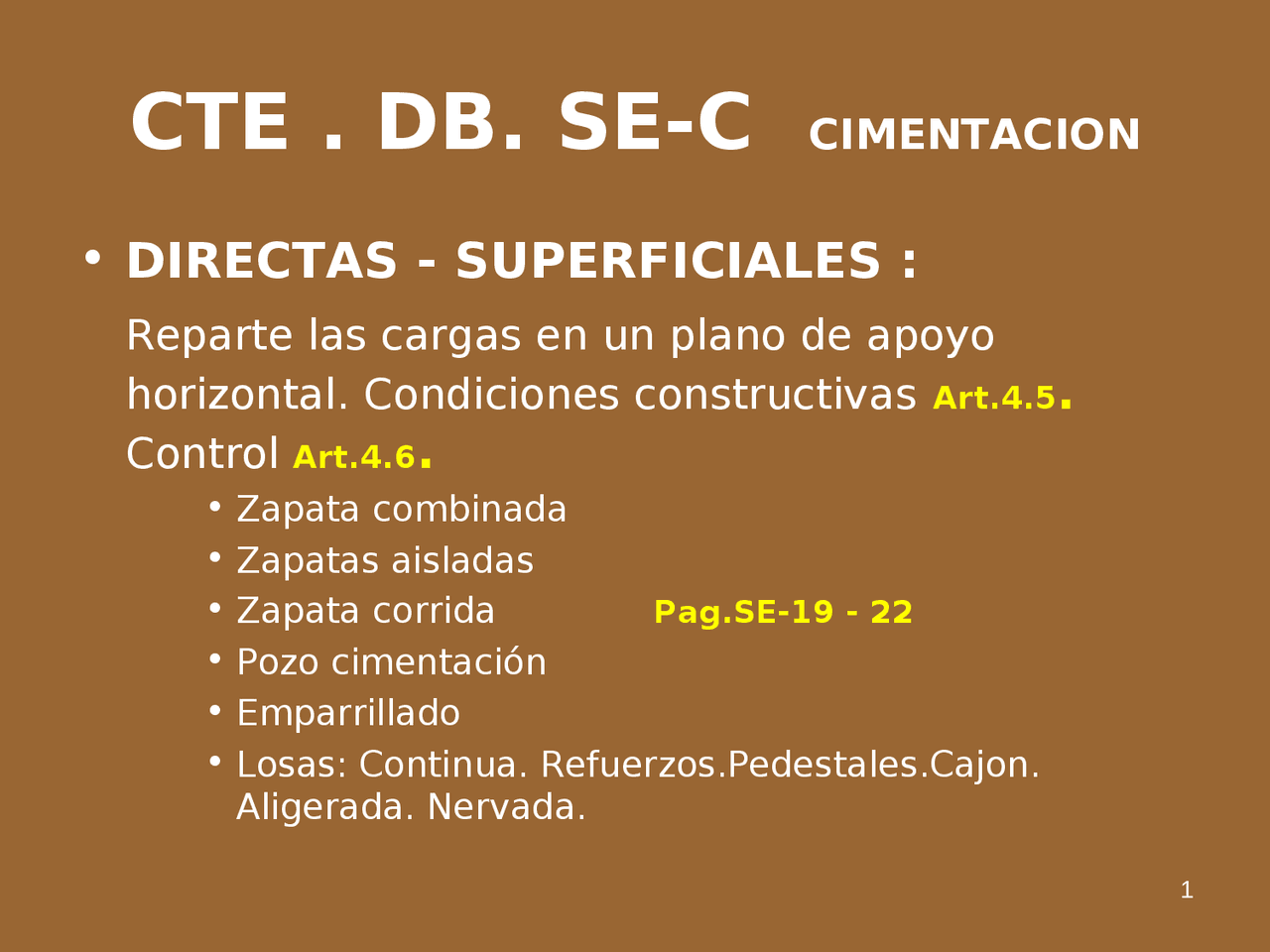

CTE. DB. SE-C CIMENTACION

• DIRECTAS - SUPERFICIALES :

Reparte las cargas en un plano de apoyo

horizontal. Condiciones constructivas Art.4.5.

Control Art.4.6.

(^) Zapata combinada
(^) Zapatas aisladas
(^) Zapata corrida Pag.SE-19 - 22
(^) Pozo cimentación
(^) Emparrillado
(^) Losas: Continua. Refuerzos.Pedestales.Cajon.

Aligerada. Nervada.

CTE. DB. SE-C CIMENTACION

CIMENTACIONES PROFUNDAS Art. 5

Profundidad cara inferior 8 veces su ancho o

diámetro

(^) Definiciones ____________________________________
- (^) Pilote aislado. Grupos de pilotes. Zonas pilotadas. Micropilotes.
(^) Tipologías______________________________________
- (^) Por fuste Hormigón in situ. Hincados.
- (^) Por punta Hormigón prefabricado. In situ. Acero. Madera. Mixtos.

ESTUDIO GEOTECNICO Art. 3

Compendio de información cuantificada en

relación con :

(^) Tipo de edificio
(^) Entorno

Reconocimiento del terreno dependiendo de :

(^) In formación previa del area
(^) Extensión
(^) Complejidad

Datos en relación con las peculiaridades:

(^) Inestabilidad
(^) Deslizamientos
(^) Vertederos. Huertas. Acequias

La autoría corresponde al proyectista

ESTUDIO GEOTECNICOArt. 3

Tipo de construcción:

C- 0 Menos de 4 plantas y Sc < 300 m

C-1 Otras de menos de 4 plantas

C-2 Entre 4 y 10 plantas

C-3 Entre 11 y 20 plantas

C-4 Mas de 20 plantas. Monumentales

ESTUDIO GEOTECNICOArt. 3

Reconocimiento : Minimo 3 puntos

Distancias máximas entre puntos de reconocimiento y profundidades orientativas TIPO T-1 T- d max(m) P (m) d max (m) P (m) C-0,C-1 35 6 30 18 C-2 30 12 25 25 C-3 25 14 20 30 C-4 20 16 17 35

ESTUDIO GEOTECNICOArt. 3

Número mínimo de sondeos mecánicos y porcentaje de sustitución por pruebas continuas de penetración

T-

Nº minimo

T-2 T-

% sustitucion

T-

C-

PRUEBA DE PENETRACIÓN DINÁMICA SUPERPESADA

(^) Nos aportan información indirecta de las características de compacidad y resistencia del terreno en profundidad, con vistas a la selección de la cota y modalidad de cimentación. Así como de investigar la homogeneidad o anomalías de una capa de suelo o comprobar la situación en profundidad de una capa cuya existencia se conoce.

CALICATAS

• Obtenemos información rápida

del tipo de terreno, del nivel

freático y son el único método de

confianza para examinar

terrenos con cuevas, etc.

Además se cogen muestras de

cada capa de material para su

posterior tratamiento y análisis

en los ensayos de laboratorio.

SONDEOS MECANICOS

LOS ENSAYOS SPT

(^) Son ensayos insitu que se realizan a distintas profundidades

durante un sondeo mecánico con el objeto de obtener un

índice de compacidad de terrenos granulares por un número

de golpes y un índice de humedad en cohesivos de manera

orientativa en este último caso.

(^) El ensayo se hace con un tomamuestras bipartido de

pared gruesa de 51mm de sección acoplado a un varillaje

rígido, en cuyo extremo se coloca la cabeza de golpe sobre

la que impacta una maza de 63 kg en caída libre desde

76,2cm.

(^). Se cuenta el número de golpes necesarios para introducirla

los 30cm siguientes. Si se obtienen 50 golpes para introducir

los 30 cm se obtiene el rechazo y se detiene el ensayo.

ENSAYOS DE LABORATORIO

(^) ANÁLISIS GRANULOMÉTRICO DE SUELOS POR TAMIZADO.
DETERMINACIÓN DEL LÍMITE LÍQUIDO DE UN SUELO MÉTODO DE CASAGRANDE.
(^) LIMITE PLASTICO: El suelo ensayado pertenecerá a uno u otro grupo según el índice de hinchamiento, = expansividad. - (^) No crítico. - (^) Muy crítico. - Marginal. - (^) Crítico
(^) DETERMINACIÓN DE LA EXPANSIVIDAD DE UN SUELO EN EL APARATO LAMBERT
(^) GRADO DE ACIDEZ BAUMANN-GULLY.
(^) DETERMINACIÓN CUANTITATIVA DEL CONTENIDO DE SULFATOS SOLUBLES DE UN SUELO.

PLANOS

(^) PLANTA GENERAL
- (^) Acotados a ejes
- (^) Referencias externas
- (^) Cuadros de dimensiones
- (^) Red de saneamiento
- (^) Toma de tierra
- (^) Características de los hormigones.
(^) REPLANTEO
- (^) Perfiles actuales y rectificados
- (^) Explanaciones o vaciados
- (^) Referenciado a puntos fijos y permanentes
- (^) Siempre a ejes
(^) DETALLES
- (^) Tipos de zapatas
- (^) Encepados
- (^) Tipos de pilotes
