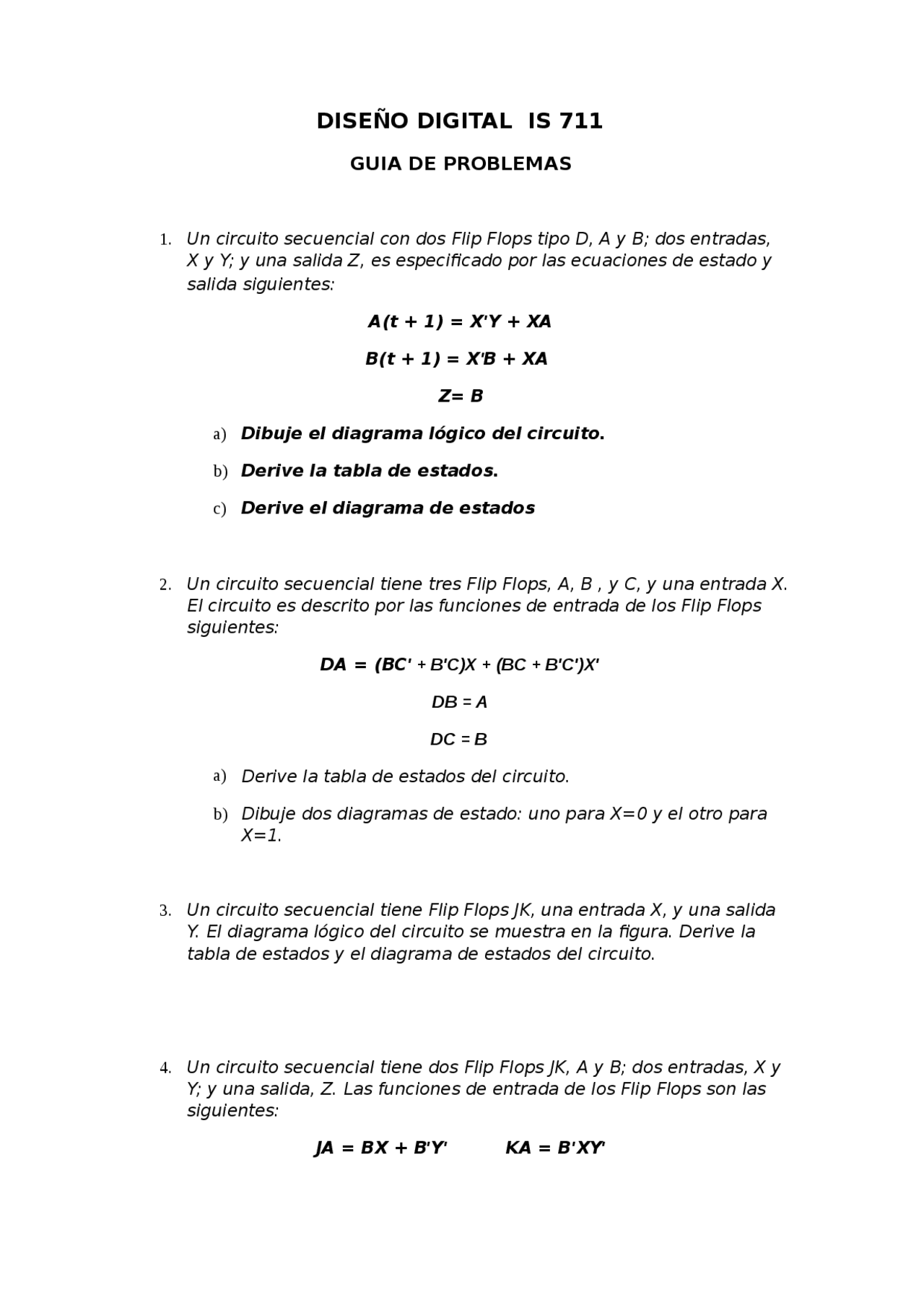

DISEÑO DIGITAL IS 711
GUIA DE PROBLEMAS
1. Un circuito secuencial con dos Flip Flops tipo D, A y B; dos entradas,
X y Y; y una salida Z, es especificado por las ecuaciones de estado y
salida siguientes:
A(t + 1) = X'Y + XA
B(t + 1) = X'B + XA
Z= B
a) Dibuje el diagrama lógico del circuito.
b) Derive la tabla de estados.
c) Derive el diagrama de estados
2. Un circuito secuencial tiene tres Flip Flops, A, B , y C, y una entrada X.
El circuito es descrito por las funciones de entrada de los Flip Flops
siguientes:
DA = (BC' + B'C)X + (BC + B'C')X'
DB = A
DC = B
a) Derive la tabla de estados del circuito.
b) Dibuje dos diagramas de estado: uno para X=0 y el otro para
X=1.
3. Un circuito secuencial tiene Flip Flops JK, una entrada X, y una salida
Y. El diagrama lógico del circuito se muestra en la figura. Derive la
tabla de estados y el diagrama de estados del circuito.
4. Un circuito secuencial tiene dos Flip Flops JK, A y B; dos entradas, X y
Y; y una salida, Z. Las funciones de entrada de los Flip Flops son las
siguientes:
JA = BX + B'Y' KA = B'XY'
