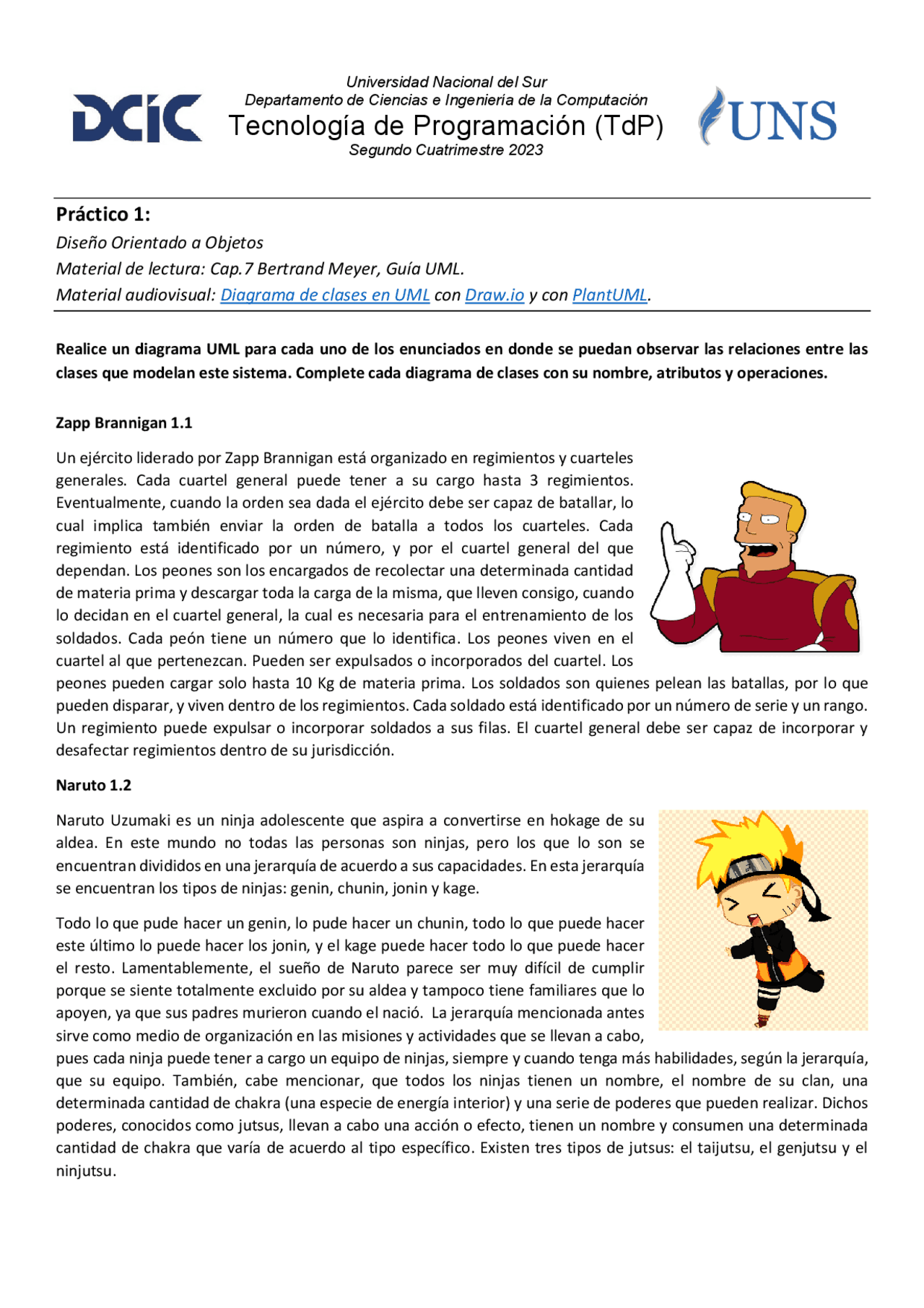

Universidad Nacional del Sur
Departamento de Ciencias e Ingeniería de la Computación
Tecnología de Programación (TdP)
Segundo Cuatrimestre 2023
Práctico 1:
Diseño Orientado a Objetos
Material de lectura: Cap.7 Bertrand Meyer, Guía UML.
Material audiovisual: Diagrama de clases en UML con Draw.io y con PlantUML.
Realice un diagrama UML para cada uno de los enunciados en donde se puedan observar las relaciones entre las
clases que modelan este sistema. Complete cada diagrama de clases con su nombre, atributos y operaciones.
Zapp Brannigan 1.1
Un ejército liderado por Zapp Brannigan está organizado en regimientos y cuarteles
generales. Cada cuartel general puede tener a su cargo hasta 3 regimientos.
Eventualmente, cuando la orden sea dada el ejército debe ser capaz de batallar, lo
cual implica también enviar la orden de batalla a todos los cuarteles. Cada
regimiento está identificado por un número, y por el cuartel general del que
dependan. Los peones son los encargados de recolectar una determinada cantidad
de materia prima y descargar toda la carga de la misma, que lleven consigo, cuando
lo decidan en el cuartel general, la cual es necesaria para el entrenamiento de los
soldados. Cada peón tiene un número que lo identifica. Los peones viven en el
cuartel al que pertenezcan. Pueden ser expulsados o incorporados del cuartel. Los
peones pueden cargar solo hasta 10 Kg de materia prima. Los soldados son quienes pelean las batallas, por lo que
pueden disparar, y viven dentro de los regimientos. Cada soldado está identificado por un número de serie y un rango.
Un regimiento puede expulsar o incorporar soldados a sus filas. El cuartel general debe ser capaz de incorporar y
desafectar regimientos dentro de su jurisdicción.
Naruto 1.2
Naruto Uzumaki es un ninja adolescente que aspira a convertirse en hokage de su
aldea. En este mundo no todas las personas son ninjas, pero los que lo son se
encuentran divididos en una jerarquía de acuerdo a sus capacidades. En esta jerarquía
se encuentran los tipos de ninjas: genin, chunin, jonin y kage.
Todo lo que pude hacer un genin, lo pude hacer un chunin, todo lo que puede hacer
este último lo puede hacer los jonin, y el kage puede hacer todo lo que puede hacer
el resto. Lamentablemente, el sueño de Naruto parece ser muy difícil de cumplir
porque se siente totalmente excluido por su aldea y tampoco tiene familiares que lo
apoyen, ya que sus padres murieron cuando el nació. La jerarquía mencionada antes
sirve como medio de organización en las misiones y actividades que se llevan a cabo,
pues cada ninja puede tener a cargo un equipo de ninjas, siempre y cuando tenga más habilidades, según la jerarquía,
que su equipo. También, cabe mencionar, que todos los ninjas tienen un nombre, el nombre de su clan, una
determinada cantidad de chakra (una especie de energía interior) y una serie de poderes que pueden realizar. Dichos
poderes, conocidos como jutsus, llevan a cabo una acción o efecto, tienen un nombre y consumen una determinada
cantidad de chakra que varía de acuerdo al tipo específico. Existen tres tipos de jutsus: el taijutsu, el genjutsu y el
ninjutsu.
