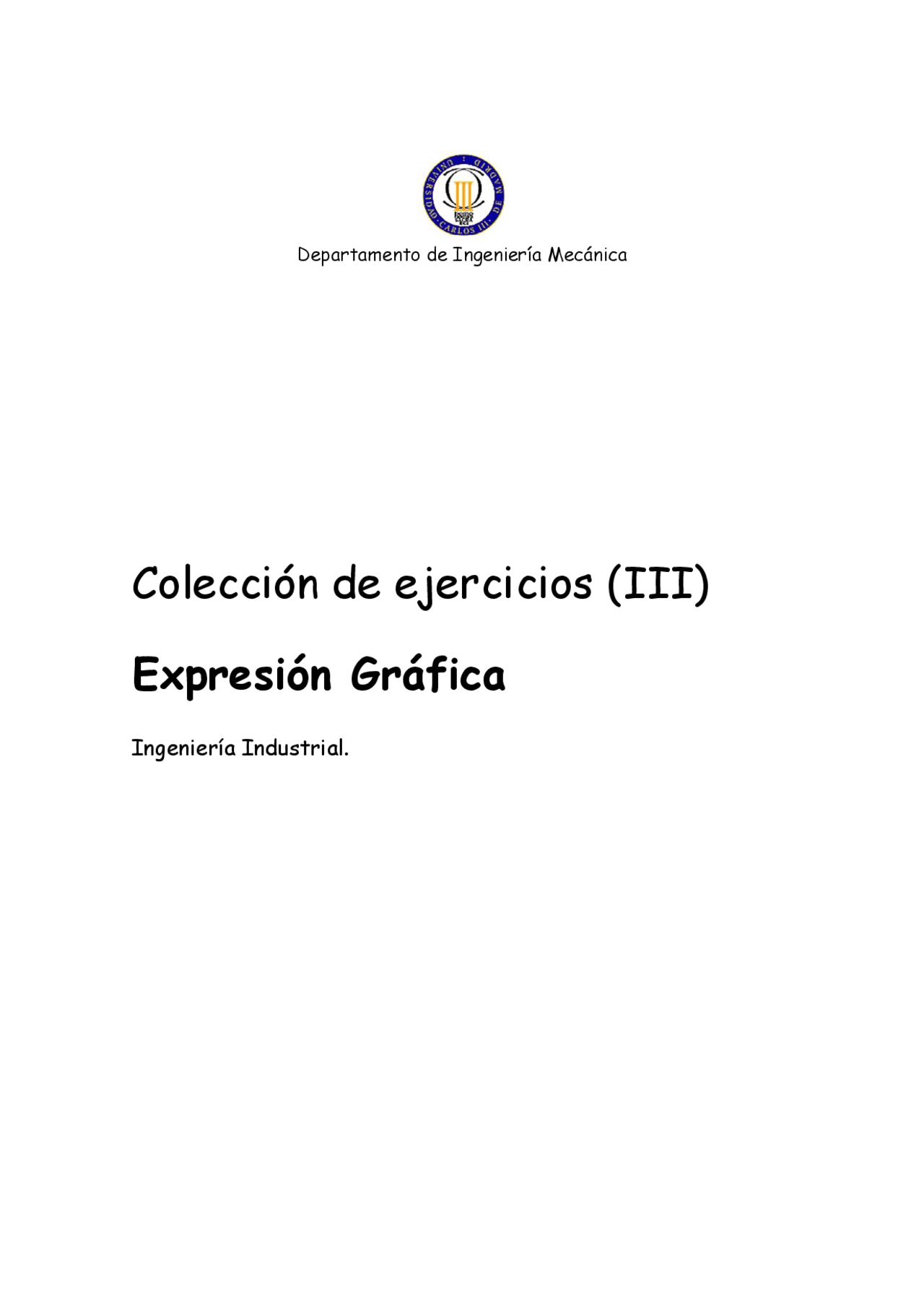

Departamento de Ingeniería Mecánica

Colección de ejercicios (III)

Expresión Gráfica

Ingeniería Industrial.

EJERCICIO 1: Representar en sistema isométrico las piezas de las figuras.

EJERCICIO 3: Acotar y representar en isométrico las piezas de las figuras.

EJERCICIO 4:

EJERCICIO 6:

EJERCICIO 7:

EJERCICIO 9: Calcular el diámetro máximo y mínimo de un agujero de 75 mm de diámetro, posición H y calidad 8.

EJERCICIO 10: Calcular la diferencia superior e inferior para un agujero F8 de 60 mm de diámetro.

EJERCICIO 11: Interpretar 42k5, 38D9, 30H7 y 86p8, escribiéndolo de todas las formas posibles.

EJERCICIO 12: Dado un eje de diámetro nominal 80 mm y valores máximo y mínimo de dicho diámetro 80.033 y 80.017 respectivamente, determinar su posición y calidad.

EJERCICIO 13: Representación gráfica y características de los ajustes: 90C7m8, 80C7p9, 55H8h8, 125H7r6.

EJERCICIO 14: Tipos de ajustes existentes al introducir las arandelas 1 y 2 en la pieza 3 de la figura.

EJERCICIO 15: Dadas las piezas A y B, calcular las dimensiones, juegos y tipo del ajuste existente entre ellas.

EJERCICIO 17:

1. Dibujar seccionado el conjunto formado por las marcas 1, 2, 3 y 4 montado.

2. Calcular los juegos y el tipo de todos los ajustes que intervienen en el conjunto.
