UNIVERSIDAD CARLOS III DE MADRID
Departamento de Tecnología Electrónica
Fundamentos de Ingeniería Electrónica
EXAMEN ORDINARIO
27 de Mayo de 2010
1
NOMBRE Y APELLIDOS:
GRUPO:
EJERCICIO 1 (3 PUNTOS)

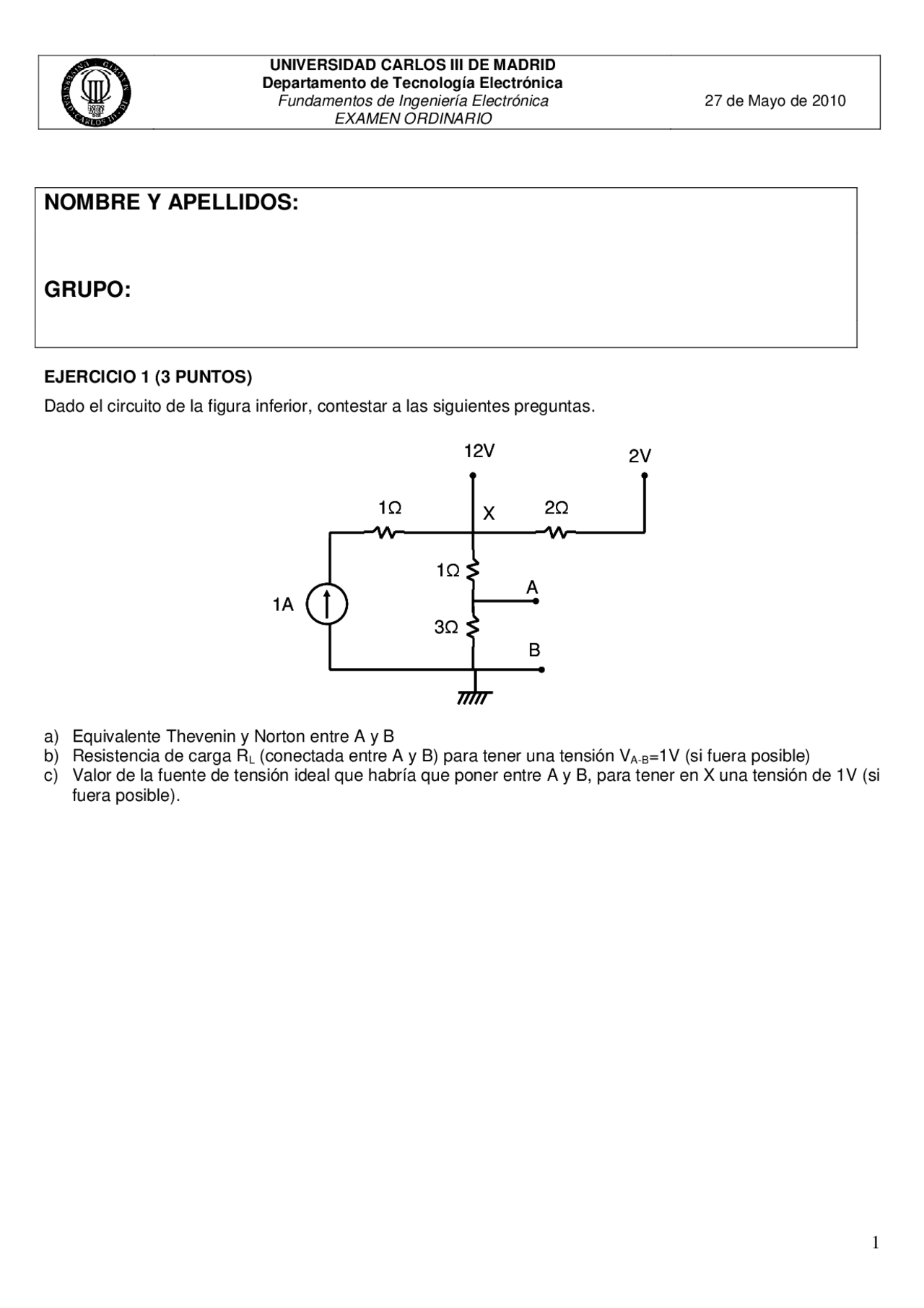

Dado el circuito de la figura inferior, contestar a las siguientes preguntas.
A
1A
2V
1Ω
1Ω
3Ω
2Ω
12V
B
X
A
1A
2V
1Ω
1Ω
3Ω
2Ω
12V
B
X
a) Equivalente Thevenin y Norton entre A y B
b) Resistencia de carga RL (conectada entre A y B) para tener una tensión VA-B=1V (si fuera posible)
c) Valor de la fuente de tensión ideal que habría que poner entre A y B, para tener en X una tensión de 1V (si
fuera posible).
