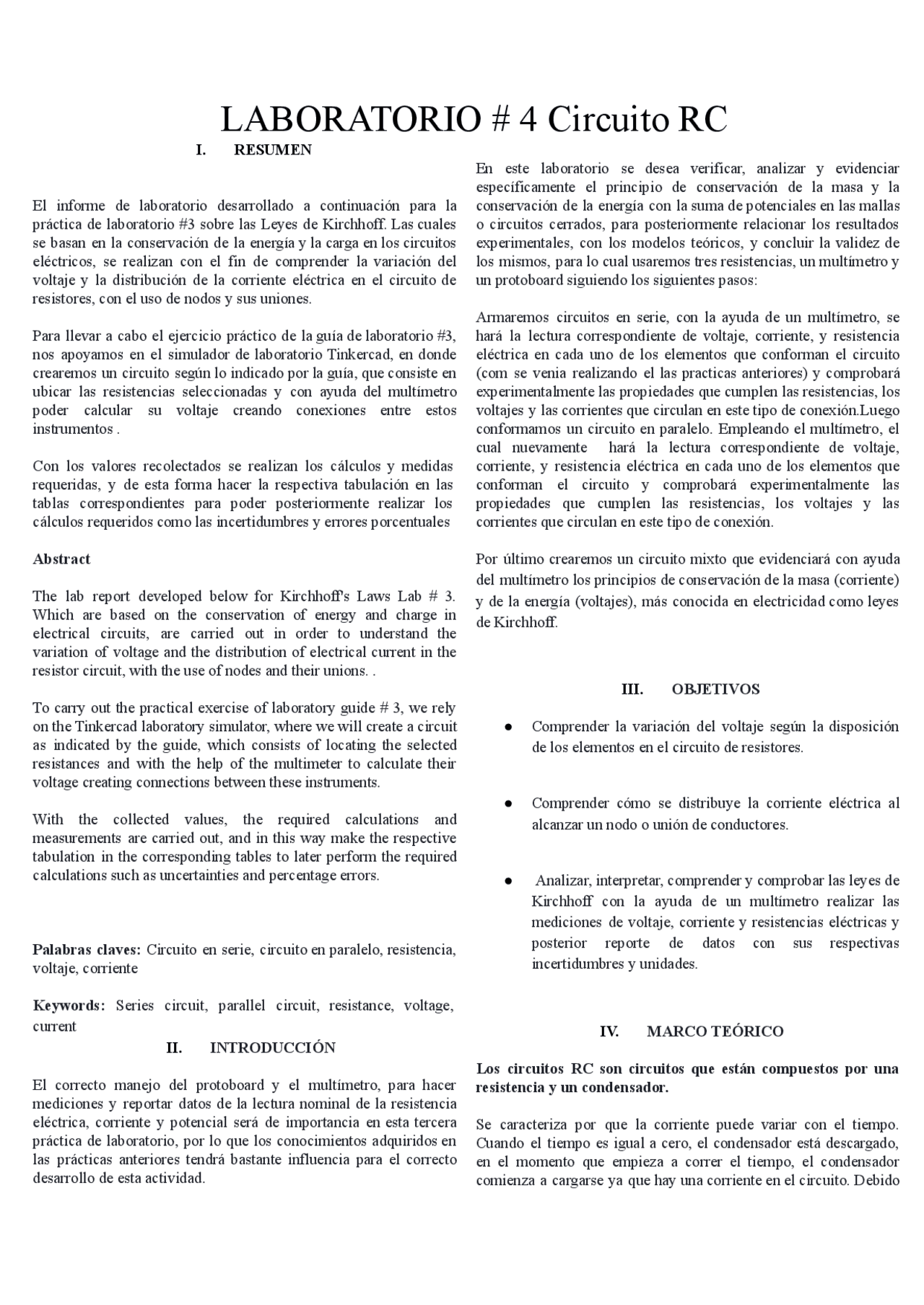

LABORATORIO # 4 Circuito RC
I. RESUMEN
El informe de laboratorio desarrollado a continuación para la
práctica de laboratorio #3 sobre las Leyes de Kirchhoff. Las cuales
se basan en la conservación de la energía y la carga en los circuitos
eléctricos, se realizan con el fin de comprender la variación del
voltaje y la distribución de la corriente eléctrica en el circuito de
resistores, con el uso de nodos y sus uniones.
Para llevar a cabo el ejercicio práctico de la guía de laboratorio #3,
nos apoyamos en el simulador de laboratorio Tinkercad, en donde
crearemos un circuito según lo indicado por la guía, que consiste en
ubicar las resistencias seleccionadas y con ayuda del multímetro
poder calcular su voltaje creando conexiones entre estos
instrumentos .
Con los valores recolectados se realizan los cálculos y medidas
requeridas, y de esta forma hacer la respectiva tabulación en las
tablas correspondientes para poder posteriormente realizar los
cálculos requeridos como las incertidumbres y errores porcentuales
Abstract
The lab report developed below for Kirchhoff's Laws Lab # 3.
Which are based on the conservation of energy and charge in
electrical circuits, are carried out in order to understand the
variation of voltage and the distribution of electrical current in the
resistor circuit, with the use of nodes and their unions. .
To carry out the practical exercise of laboratory guide # 3, we rely
on the Tinkercad laboratory simulator, where we will create a circuit
as indicated by the guide, which consists of locating the selected
resistances and with the help of the multimeter to calculate their
voltage creating connections between these instruments.
With the collected values, the required calculations and
measurements are carried out, and in this way make the respective
tabulation in the corresponding tables to later perform the required
calculations such as uncertainties and percentage errors.
Palabras claves: Circuito en serie, circuito en paralelo, resistencia,
voltaje, corriente
Keywords: Series circuit, parallel circuit, resistance, voltage,
current
II. INTRODUCCIÓN
El correcto manejo del protoboard y el multímetro, para hacer
mediciones y reportar datos de la lectura nominal de la resistencia
eléctrica, corriente y potencial será de importancia en esta tercera
práctica de laboratorio, por lo que los conocimientos adquiridos en
las prácticas anteriores tendrá bastante influencia para el correcto
desarrollo de esta actividad.
En este laboratorio se desea verificar, analizar y evidenciar
específicamente el principio de conservación de la masa y la
conservación de la energía con la suma de potenciales en las mallas
o circuitos cerrados, para posteriormente relacionar los resultados
experimentales, con los modelos teóricos, y concluir la validez de
los mismos, para lo cual usaremos tres resistencias, un multímetro y
un protoboard siguiendo los siguientes pasos:
Armaremos circuitos en serie, con la ayuda de un multímetro, se
hará la lectura correspondiente de voltaje, corriente, y resistencia
eléctrica en cada uno de los elementos que conforman el circuito
(com se venia realizando el las practicas anteriores) y comprobará
experimentalmente las propiedades que cumplen las resistencias, los
voltajes y las corrientes que circulan en este tipo de conexión.Luego
conformamos un circuito en paralelo. Empleando el multímetro, el
cual nuevamente hará la lectura correspondiente de voltaje,
corriente, y resistencia eléctrica en cada uno de los elementos que
conforman el circuito y comprobará experimentalmente las
propiedades que cumplen las resistencias, los voltajes y las
corrientes que circulan en este tipo de conexión.
Por último crearemos un circuito mixto que evidenciará con ayuda
del multímetro los principios de conservación de la masa (corriente)
y de la energía (voltajes), más conocida en electricidad como leyes
de Kirchhoff.
III. OBJETIVOS
●Comprender la variación del voltaje según la disposición
de los elementos en el circuito de resistores.
●Comprender cómo se distribuye la corriente eléctrica al
alcanzar un nodo o unión de conductores.
●Analizar, interpretar, comprender y comprobar las leyes de
Kirchhoff con la ayuda de un multímetro realizar las
mediciones de voltaje, corriente y resistencias eléctricas y
posterior reporte de datos con sus respectivas
incertidumbres y unidades.
IV. MARCO TEÓRICO
Los circuitos RC son circuitos que están compuestos por una
resistencia y un condensador.
Se caracteriza por que la corriente puede variar con el tiempo.
Cuando el tiempo es igual a cero, el condensador está descargado,
en el momento que empieza a correr el tiempo, el condensador
comienza a cargarse ya que hay una corriente en el circuito. Debido
