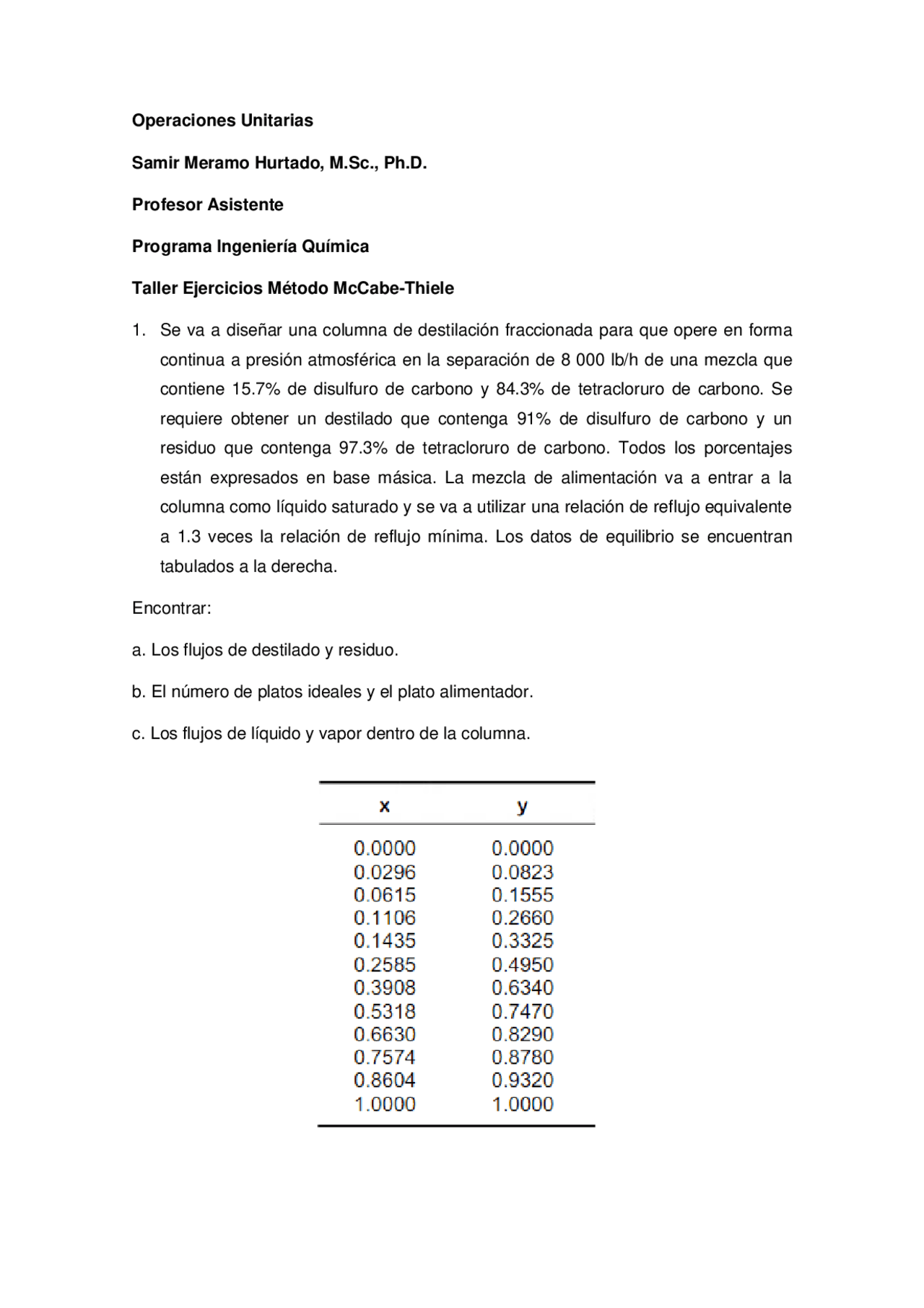

Operaciones Unitarias
Samir Meramo Hurtado, M.Sc., Ph.D.
Profesor Asistente
Programa Ingeniería Química
Taller Ejercicios Método McCabe-Thiele
1. Se va a diseñar una columna de destilación fraccionada para que opere en forma
continua a presión atmosférica en la separación de 8 000 lb/h de una mezcla que
contiene 15.7% de disulfuro de carbono y 84.3% de tetracloruro de carbono. Se
requiere obtener un destilado que contenga 91% de disulfuro de carbono y un
residuo que contenga 97.3% de tetracloruro de carbono. Todos los porcentajes
están expresados en base másica. La mezcla de alimentación va a entrar a la
columna como líquido saturado y se va a utilizar una relación de reflujo equivalente
a 1.3 veces la relación de reflujo mínima. Los datos de equilibrio se encuentran
tabulados a la derecha.
Encontrar:
a. Los flujos de destilado y residuo.
b. El número de platos ideales y el plato alimentador.
c. Los flujos de líquido y vapor dentro de la columna.
