Ejercicio Bloque 1. Aplicación y Transporte

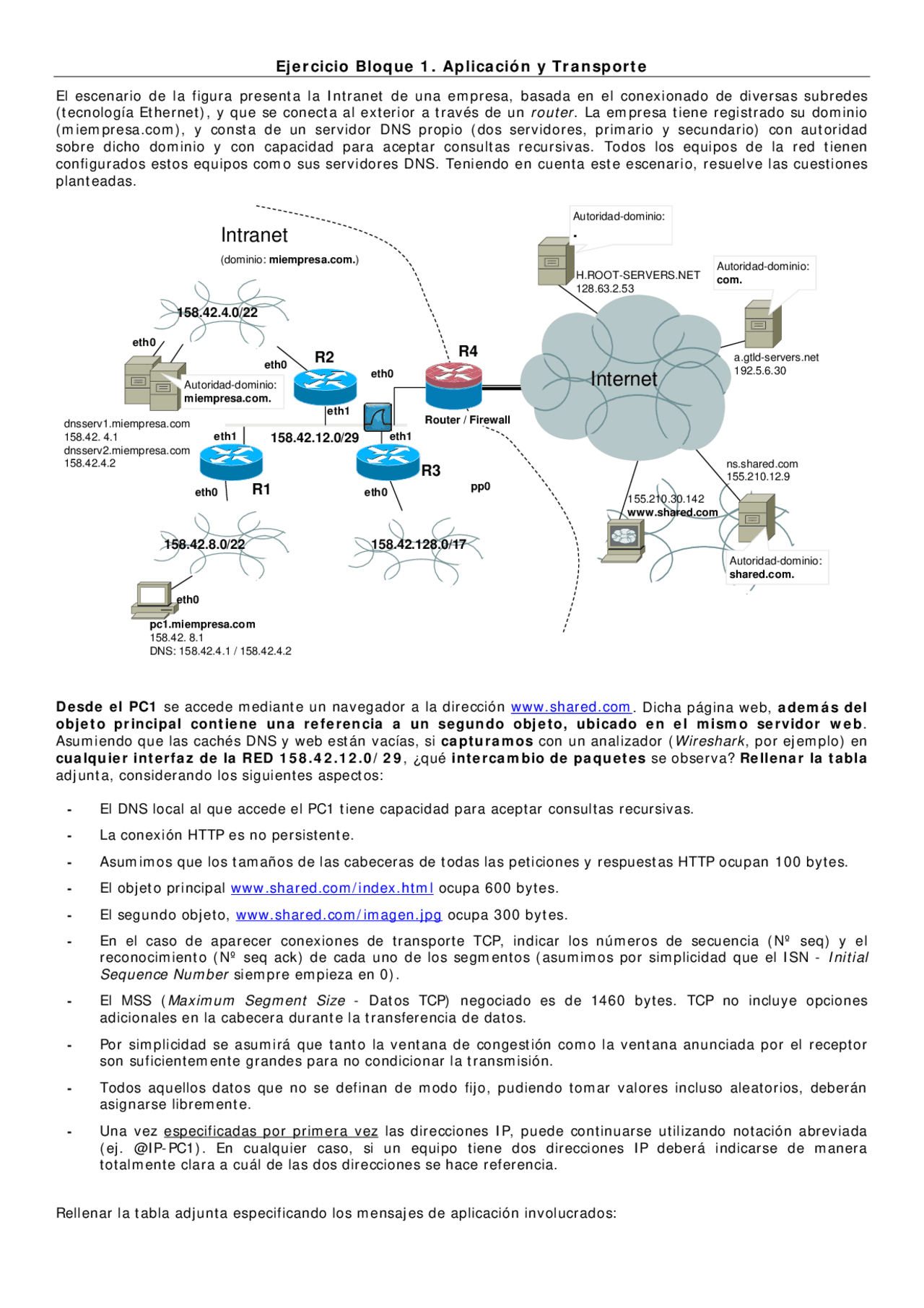

El escenario de la figura presenta la Intranet de una empresa, basada en el conexionado de diversas subredes
(tecnología Ethernet), y que se conecta al exterior a través de un router. La empresa tiene registrado su dominio
(miempresa.com), y consta de un servidor DNS propio (dos servidores, primario y secundario) con autoridad
sobre dicho dominio y con capacidad para aceptar consultas recursivas. Todos los equipos de la red tienen
configurados estos equipos como sus servidores DNS. Teniendo en cuenta este escenario, resuelve las cuestiones
planteadas.
Internet
Intranet
(dominio: miempresa.com.)
158.42.4.0/22
158.42.128.0/17
pc1.miempresa.com
158.42. 8.1
DNS: 158.42.4.1 / 158.42.4.2
dnsserv1.miempresa.com
158.42. 4.1
dnsserv2.miempresa.com
158.42.4.2
Autoridad-dominio:
.
155.210.30.142
www.shared.com
ns.shared.com
155.210.12.9
a.gtld-servers.net
192.5.6.30
H.ROOT-SERVERS.NET
128.63.2.53
Autoridad-dominio:
com.
Autoridad-dominio:
shared.com.
Autoridad-dominio:
miempresa.com.
eth0 eth0
eth0
eth1 eth1
eth1
pp0
eth0
R1
R2
R3
R4
Router / Firewall
eth0
eth0
158.42.8.0/22
158.42.4.0/22
158.42.128.0/17
158.42.12.0/29
Desde el PC1 se accede mediante un navegador a la dirección www.shared.com. Dicha página web, además del
objeto principal contiene una referencia a un segundo objeto, ubicado en el mismo servidor web.
Asumiendo que las cachés DNS y web están vacías, si capturamos con un analizador (Wireshark, por ejemplo) en
cualquier interfaz de la RED 158.42.12.0/29, ¿qué intercambio de paquetes se observa? Rellenar la tabla
adjunta, considerando los siguientes aspectos:
- El DNS local al que accede el PC1 tiene capacidad para aceptar consultas recursivas.
- La conexión HTTP es no persistente.
- Asumimos que los tamaños de las cabeceras de todas las peticiones y respuestas HTTP ocupan 100 bytes.
- El objeto principal www.shared.com/index.html ocupa 600 bytes.
- El segundo objeto, www.shared.com/imagen.jpg ocupa 300 bytes.
- En el caso de aparecer conexiones de transporte TCP, indicar los números de secuencia (Nº seq) y el
reconocimiento (Nº seq ack) de cada uno de los segmentos (asumimos por simplicidad que el ISN - Initial
Sequence Number siempre empieza en 0).
- El MSS (Maximum Segment Size - Datos TCP) negociado es de 1460 bytes. TCP no incluye opciones
adicionales en la cabecera durante la transferencia de datos.
- Por simplicidad se asumirá que tanto la ventana de congestión como la ventana anunciada por el receptor
son suficientemente grandes para no condicionar la transmisión.
- Todos aquellos datos que no se definan de modo fijo, pudiendo tomar valores incluso aleatorios, deberán
asignarse libremente.
- Una vez especificadas por primera vez las direcciones IP, puede continuarse utilizando notación abreviada
(ej. @IP-PC1). En cualquier caso, si un equipo tiene dos direcciones IP deberá indicarse de manera
totalmente clara a cuál de las dos direcciones se hace referencia.
Rellenar la tabla adjunta especificando los mensajes de aplicación involucrados:
