Circuitos Electrónicos Digitales (CED-ISW)
Boletín 3- Análisis y Diseño de Circuitos Combinacionales

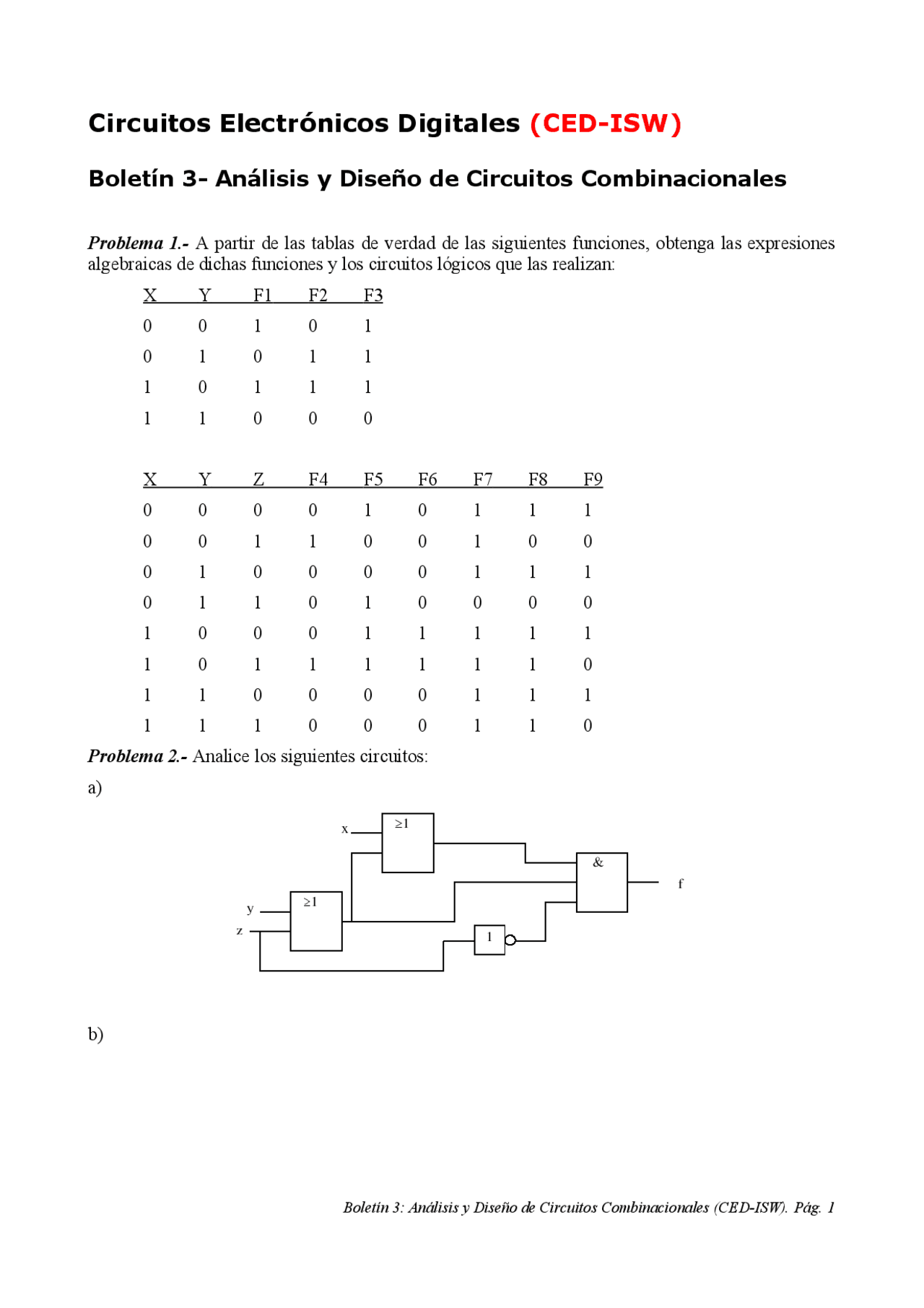

Problema 1.- A partir de las tablas de verdad de las siguientes funciones, obtenga las expresiones
algebraicas de dichas funciones y los circuitos lógicos que las realizan:
X Y F1 F2 F3
0 0 1 0 1
0 1 0 1 1
1 0 1 1 1
1 1 0 0 0
X Y Z F4 F5 F6 F7 F8 F9
0 0 0 0 1 0 1 1 1
0 0 1 1 0 0 1 0 0
0 1 0 0 0 0 1 1 1
0 1 1 0 1 0 0 0 0
1 0 0 0 1 1 1 1 1
1 0 1 1 1 1 1 1 0
1 1 0 0 0 0 1 1 1
1 1 1 0 0 0 1 1 0
Problema 2.- Analice los siguientes circuitos:
a)
b)
Boletín 3: Análisis y Diseño de Circuitos Combinacionales (CED-ISW). Pág. 1
