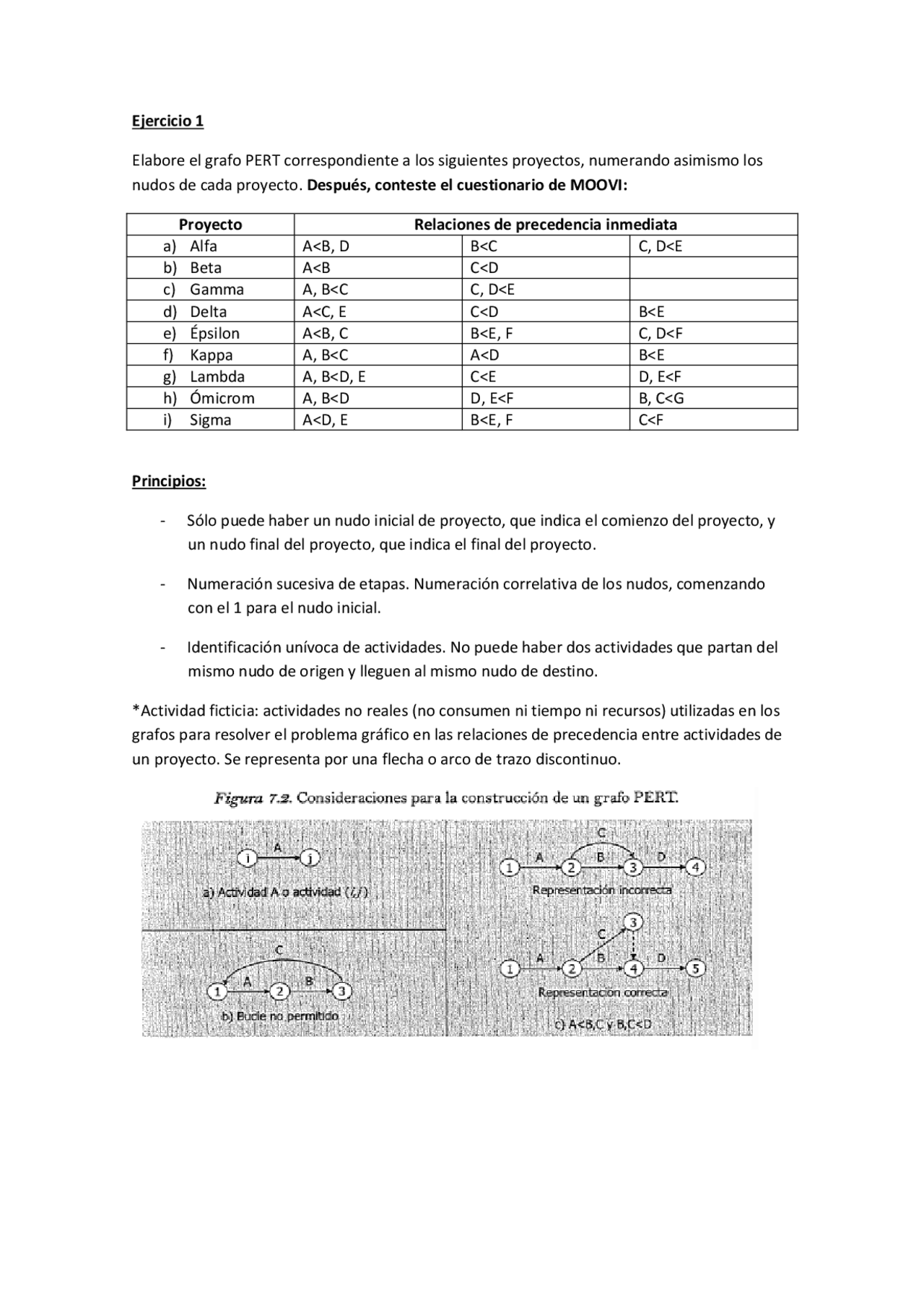

Ejercicio 1
Elabore el grafo PERT correspondiente a los siguientes proyectos, numerando asimismo los
nudos de cada proyecto. Después, conteste el cuestionario de MOOVI:
Proyecto
Relaciones de precedencia inmediata
a) Alfa
A<B, D
B<C
C, D<E
b) Beta
A<B
C<D
c) Gamma
A, B<C
C, D<E
d) Delta
A<C, E
C<D
B<E
e) Épsilon
A<B, C
B<E, F
C, D<F
f) Kappa
A, B<C
A<D
B<E
g) Lambda
A, B<D, E
C<E
D, E<F
h) Ómicrom
A, B<D
D, E<F
B, C<G
i) Sigma
A<D, E
B<E, F
C<F
Principios:
- Sólo puede haber un nudo inicial de proyecto, que indica el comienzo del proyecto, y
un nudo final del proyecto, que indica el final del proyecto.
- Numeración sucesiva de etapas. Numeración correlativa de los nudos, comenzando
con el 1 para el nudo inicial.
- Identificación unívoca de actividades. No puede haber dos actividades que partan del
mismo nudo de origen y lleguen al mismo nudo de destino.
*Actividad ficticia: actividades no reales (no consumen ni tiempo ni recursos) utilizadas en los
grafos para resolver el problema gráfico en las relaciones de precedencia entre actividades de
un proyecto. Se representa por una flecha o arco de trazo discontinuo.
