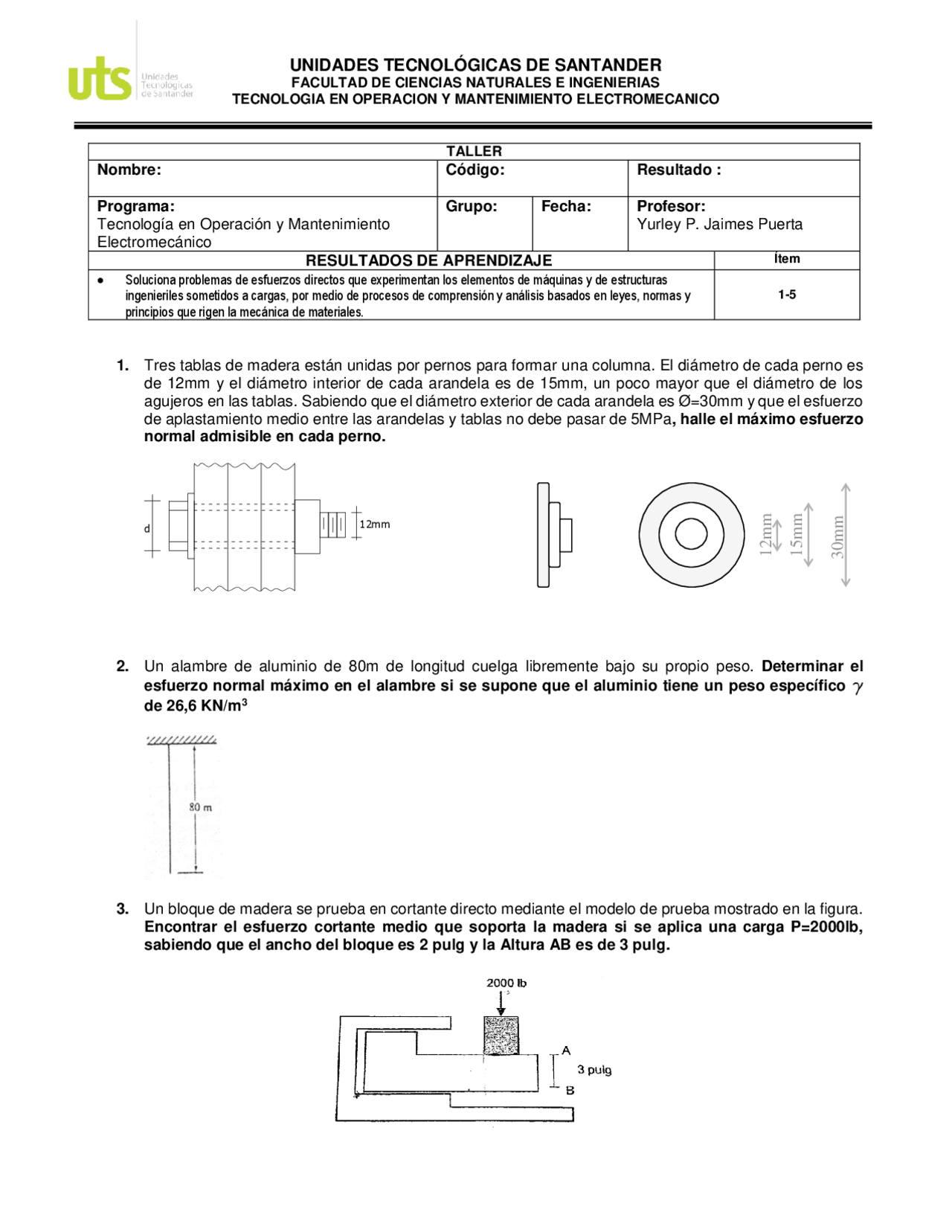

UNIDADES TECNOLÓGICAS DE SANTANDER
FACULTAD DE CIENCIAS NATURALES E INGENIERIAS
TECNOLOGIA EN OPERACION Y MANTENIMIENTO ELECTROMECANICO
TALLER
Nombre:
Código:
Resultado :
Programa:
Tecnología en Operación y Mantenimiento
Electromecánico
Grupo:
Fecha:
Profesor:
Yurley P. Jaimes Puerta
RESULTADOS DE APRENDIZAJE
Ítem
Soluciona problemas de esfuerzos directos que experimentan los elementos de máquinas y de estructuras
ingenieriles sometidos a cargas, por medio de procesos de comprensión y análisis basados en leyes, normas y
principios que rigen la mecánica de materiales.
1-5
1. Tres tablas de madera están unidas por pernos para formar una columna. El diámetro de cada perno es
de 12mm y el diámetro interior de cada arandela es de 15mm, un poco mayor que el diámetro de los
agujeros en las tablas. Sabiendo que el diámetro exterior de cada arandela es Ø=30mm y que el esfuerzo
de aplastamiento medio entre las arandelas y tablas no debe pasar de 5MPa, halle el máximo esfuerzo
normal admisible en cada perno.
2. Un alambre de aluminio de 80m de longitud cuelga libremente bajo su propio peso. Determinar el
esfuerzo normal máximo en el alambre si se supone que el aluminio tiene un peso específico g
de 26,6 KN/m3
3. Un bloque de madera se prueba en cortante directo mediante el modelo de prueba mostrado en la figura.
Encontrar el esfuerzo cortante medio que soporta la madera si se aplica una carga P=2000lb,
sabiendo que el ancho del bloque es 2 pulg y la Altura AB es de 3 pulg.
d
mm
12
15mm
12mm
30mm
