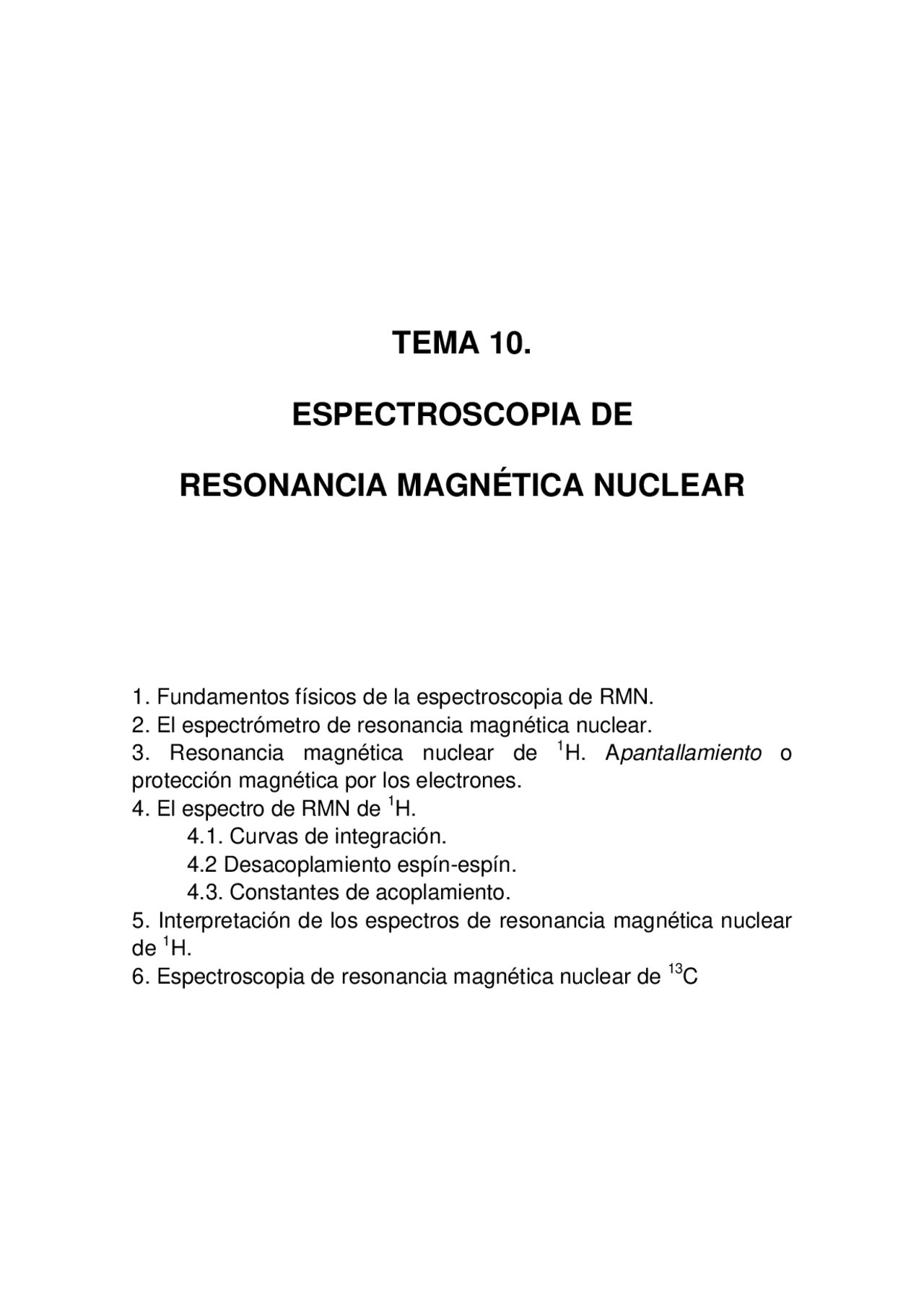

TEMA 10.
ESPECTROSCOPIA DE
RESONANCIA MAGNÉTICA NUCLEAR
1. Fundamentos físicos de la espectroscopia de RMN.
2. El espectrómetro de resonancia magnética nuclear.
3. Resonancia magnética nuclear de 1 H. A pantallamiento o
protección magnética por los electrones.
4. El espectro de RMN de 1 H.
4.1. Curvas de integración.
4.2 Desacoplamiento espín-espín.
4.3. Constantes de acoplamiento.
5. Interpretación de los espectros de resonancia magnética nuclear
de 1 H.
6. Espectroscopia de resonancia magnética nuclear de 13 C
Fundamentos de Química Orgánica 193
Tema 10. Espectroscopia de Resonancia Magnética Nuclear.
- Fundamentos físicos de la espectroscopia de RMN. 2. El espectrómetro de resonancia magnética nuclear. 3. Resonancia magnética nuclear de 1 H. A pantallamiento o protección magnética por los electrones. 4. El espectro de RMN de (^1) H. 4.1. Curvas de integración. 4.2 Desacoplamiento espín-espín. 4.3. Constantes de
acoplamiento. 5. Interpretación de los espectros de resonancia magnética nuclear de (^1) H. 6. Espectroscopia de resonancia magnética nuclear de 13 C
1. Fundamentos físicos la espectroscopia de RMN La espectroscopia de RMN fue desarrollada a finales de los años cuarenta para estudiar los núcleos atómicos. En 1951, los químicos descubrieron que la espectroscopia de resonancia magnética nuclear podía ser utilizada para determinar las estructuras de los compuestos orgánicos. Esta técnica espectroscópica puede utilizarse sólo para estudiar núcleos atómicos con un número impar de protones o neutrones (o de ambos). Esta situación se da en los átomos de 1 H, 13 C, 19 F y 31 P. Este tipo de núcleos son magnéticamente activos, es decir poseen espín, igual que los electrones, ya que los núcleos poseen carga positiva y poseen un movimiento de rotación sobre un eje que hace que se comporten como si fueran pequeños imanes. En ausencia de campo magnético, los espines nucleares se orientan al azar. Sin embargo cuando una muestra se coloca en un campo magnético, tal y como se muestra en la siguiente figura, los núcleos con espín positivo se orientan en la misma dirección del campo, en un estado de mínima energía denominado estado de espín α, mientras que los núcleos con espín negativo se orientan en dirección opuesta a la del campo magnético, en un estado de mayor energía denominado estado de espín β.
Estados de espín
Fundamentos de Química Orgánica 195
siguiente ecuación muestra la dependencia entre la frecuencia de la señal y la fuerza del campo magnético H 0 (medida en Teslas, T).
∆E = h υ = h
γ 2 π
H 0 donde γ^ = radio giromagnético
El valor del radio giromagnético depende del tipo de núcleo que se está irradiando; en el caso del 1 H es de 2.675 x 10^8 T -1s-1. Si espectrómetro de RMN posee un imán potente, éste debe trabajar a una mayor frecuencia puesto que el campo magnético es proporcional a dicha frecuencia. Así por ejemplo, un campo magnético de 14.092 T requiere una frecuencia de trabajo de 600 MHz. Hoy en día los espectrómetros de RMN trabajan a 200,300, 400, 500 y 600 MHz.
2. El espectrómetro de resonancia magnética nuclear A continuación, se muestra de forma esquemática los principales componentes de un equipo para medidas de resonancia magnética nuclear.
Como se observa, el espectrómetro de RMN consta de cuatro partes:
- Un imán estable, con un controlador que produce un campo magnético preciso.
- Un transmisor de radiofrecuencias, capaz de emitir frecuencias precisas.
- Un detector para medir la absorción de energía de radiofrecuencia de la muestra.
- Un ordenador y un registrador para realizar las gráficas que constituyen el espectro de RMN.
Imán superconductor
Tubo con muestra
Espectro de RMN
detector y amplificador generador de radiofrecuencia y ordenador
196 Tema 10
Para obtener un espectro de RMN, se coloca una pequeña cantidad del compuesto orgánico disuelto en medio mililitro de disolvente en un tubo de vidrio largo que se sitúa dentro del campo magnético del aparato. El tubo con la muestra se hace girar alrededor de su eje vertical. En los aparatos modernos el campo magnético se mantiene constante mientras un breve pulso de radiación rf excita a todos los núcleos simultáneamente. Como el corto pulso de radiofrecuencia cubre un amplio rango de frecuencias los protones individualmente absorben la radiación de frecuencia necesaria para entrar en resonancia (cambiar de estado de espín). A medida que dichos núcleos vuelven a su posición inicial emiten una radiación de frecuencia igual a la diferencia de energía entre estados de espín. La intensidad de esta frecuencia disminuye con el tiempo a medida que todos los núcleos vuelven a su estado inicial. Un ordenador recoge la intensidad respecto al tiempo y convierte dichos datos en intensidad respecto a frecuencia, esto es lo que se conoce con el nombre de transformada de Fourier (FT-RMN). Un espectro FT-RMN puede registrarse en 2 segundos utilizando menos de 5 mg de muestra.
3. Resonancia magnética nuclear de 1 H. A pantallamiento o protección magnética por los electrones. Hasta ahora se ha descrito el concepto de resonancia de un núcleo aislado dentro de un campo magnético, pero en realidad los núcleos, como pueden ser los protones o los carbonos que forman las moléculas orgánicas, no se encuentran aislados sino que están rodeados de electrones que los protegen parcialmente del campo magnético externo al que se ven sometidos. Los electrones se mueven generando un pequeño campo magnético inducido que se opone al campo magnético externo. En cualquier molécula la nube electrónica que existe alrededor de cada núcleo actúa como una corriente eléctrica en movimiento que, como respuesta al campo magnético externo, genera una pequeña corriente inducida que se opone a dicho campo. El resultado de este hecho es que el campo magnético que realmente llega al núcleo es más débil que el campo externo, por tanto, se dice que el núcleo está protegido o apantallado. Este apantallamiento es muy importante desde el punto de vista experimental ya que el campo magnético efectivo (Hef) que siente un protón dentro de una molécula es siempre menor que el campo externo, y por lo tanto, para que el núcleo entre en resonancia dicho campo externo debe ser mayor.
Hef = H 0 - Hloc
198 Tema 10
El compuesto de referencia más común en resonancia magnética nuclear es el tetrametilsilano (TMS, (CH 3 ) 4 Si). Como el silicio es menos electronegativo que el carbono, los grupos metilo del TMS son relativamente ricos en electrones, es decir, sus protones están fuertemente apantallados. Como consecuencia de este apantallamiento, estos protones absorben a una intensidad de campo mayor que el resto de protones enlazados al carbono o a otros elementos, de manera que casi todas las señales de resonancia magnética nuclear aparecen a campos más bajos (hacia la izquierda de la señal del TMS). Además todos los protones del TMS absorben con el mismo desplazamiento químico dando una única absorción intensa. Las escala más común de desplazamiento químico es la escala δ (delta) en la que la absorción del tetrametilsilano (TMS) se define como 0.00 δ. La mayor parte de los protones absorben a campos menores que el TMS, de modo que la escala δ aumenta hacia los campos menores. La mayoría de las señales de protones ( 1 H) varían entre 0 y 12 δ, mientras que las señales del 13 C varían del 0 a 250 δ. Como el desplazamiento químico de un protón está determinado por su entorno se han construido tablas con valores representativos:
tipo de protón (^) Despl.químico ( δδδδ ) tipo de protón (^) Despl.químico ( δδδδ )
CH 3 0.7-1. H
O 9.5-10.
CH 2 1.2-1.
OH
O 10.0-12.
CH
C OH
CH 2 1.5-2.
O C H
CH 3
O 2.1-2.
C NH 2
C C H 2.5-3.1^ Cl C H 3.0-4.
Ar H 6.0-9.0^ Br C H 2.5-4.
H 4.5-6.
I C H
Fundamentos de Química Orgánica 199
La tabla anterior muestra que los dobles enlaces y los anillos aromáticos producen grandes efectos desprotectores o desapantallantes en sus protones vinílicos y aromáticos respectivamente. En el caso de los derivados aromáticos, el campo magnético externo induce una corriente en el anillo aromático que se opone a dicho campo magnético. Sin embargo, estas líneas de campo inducido se curvan y en la parte exterior del anillo se suma al campo externo, tal y como se ve en la siguiente figura:
Como resultado, los protones aromáticos están desapantallados y absorben a valores bajos del campo magnético aplicado, de ahí que la mayor parte de los protones aromáticos absorben en el rango de 7-8 δ. Por otro lado, los protones vinílicos de un alqueno están desprotegidos o desapantallados por los electrones π del mismo modo que se desapantallan los protones aromáticos. Sin embargo, este efecto no es tan grande en el caso del alqueno, ya que no existe el anillo tan efectivo de electrones que hay en los derivados del benceno. Una vez más, en los alquenos, el movimiento de los electrones π genera un campo magnético inducido que se opone al campo magnético externo en la parte media del doble enlace. No obstante, los protones vinílicos están en la periferia de este campo, donde el campo inducido no se opone sino que refuerza el campo externo. Como resultado de este efecto desapantallante, la mayor parte de los protones del vinilo absorben entre 5-6 δ. Por otra parte, los protones acetilénicos absorben entre 2.5-3 δ. Esto es debido a que la densidad electrónica de un triple enlace forma un cilindro que rodea al enlace σ C-C, de manera que el protón acetilénico queda situado a lo largo del eje de dicho campo inducido quedando, pues, completamente apantallado, de ahí que este protón se encuentre a valores de desplazamiento químico mucho menores que en el caso de un protón vinílico.
campos magnéticos inducidos
campos magnéticos inducidos
Fundamentos de Química Orgánica 201
2º. Para saber el número de hidrógenos de cada señal se multiplica su integración por el valor anterior
7.0 cm x 1.28 H/cm = 9 H 1.6 cm x 1.28 H/cm = 2 H
Así pues, la señal más intensa se debe a 9 protones (tres metilos de la estructura) mientras que la menos intensa se debe a tan sólo dos protones (metileno).
4.2. Desacoplamiento espín-espín. Como ya se indicado anteriormente un protón en un espectro de resonancia magnética nuclear está sujeto tanto al campo magnético externo como al campo inducido por los electrones que lo rodean. Pero, además, si en su entorno hay otros protones, sus campos magnéticos, aunque sean pequeños afectan a la frecuencia de absorción del protón que se está observando. En la siguiente figura se muestra el espectro del 1,1-dicloroetano:
Como se observa en el espectro del 1,1-dicloroetano (C 2 H 4 Cl 2 ) aparecen dos señales cuyas áreas están en relación 1:3. La señal más pequeña (Ha) se debe al protón del carbono unido a los dos átomos de cloro (CH 3 CHCl 2 ) y aparece a 5.85 δ. Este desplazamiento a campo bajo es debido al desapantallamiento que provocan los dos átomos adyacentes de cloro. Además, esta señal no es tan simple como las señales que se observan en el espectro del 1-bromo-2,2-dimetilpropano, que están constituidas por una sola línea. En el espectro del 1,1-dicloroetano la señal a 5.85 δ está formada en realidad por un conjunto de cuatro señales, que en RMN se denomina cuadruplete (cuatro picos). La señal de mayor intensidad, que aparece a 2.1 δ, está formada por dos líneas y se denomina doblete (dos picos). Esta señal corresponde a los tres átomos de hidrógeno del grupo metilo (CH 3 CHCl 2 ).
202 Tema 10
Este desdoblamiento de señales en multipletes, denominado desdoblamiento de espín, se origina cuando los espines magnéticos de dos tipos diferentes de protones interaccionan. Cuando esta interacción ocurre se dice que los protones están acoplados magnéticamente. El desdoblamiento de espín-espín se explica teniendo en cuenta todos los posibles espines individuales de los protones. En el 1,1-dicloroetano los protones del grupo metilo (CH 3 CHCl 2 ) se encuentran bajo la influencia de un pequeño campo magnético generado por el protón adyacente. En algunas moléculas el campo magnético que incide en algunos protones del grupo CH 3 está alineado con el campo magnético externo, y en otras se alinea contra el campo, tal y como se muestra en la siguiente figura:
Hb
Ha Ha
1 : 1
H 0
Hb C
Hb Hb
C
Cl Cl
Ha
Cuando el protón Ha está alineado con el campo externo, los portones Hb se ven afectados por un campo magnético externo ligeramente más intenso, es decir, se ven desapantallados y absorben a un campo menor. Por otro lado, cuando el campo de Ha está alineado en contra al campo magnético externo, los protones Hb se encuentran apantallados o protegidos, ya que sienten la presencia de un campo magnético menor al externo y, por tanto, absorben a campo más alto. Aproximadamente, el 50% de moléculas de 1,1-dicloroetano tienen a los protones Ha alineados con el campo externo y el otro 50% de moléculas tienen a los protones Ha alineados en contra de él, La consecuencia es que los protones Hb presentan dos absorciones que dan lugar a dos señales, de idéntica área, que son las que forman el doblete del espectro. El desdoblamiento de espín es una propiedad recíproca, es decir, si un protón desdobla a otro, el segundo protón debe desdoblar al primero. Así, en el caso anterior el protón Ha genera una señal cuadruplete porque acopla con los tres protones Hb. Este cuadruplete se genera porque hay ocho permutaciones de los espines de los tres protones Hb, tal y como se muestra en la siguiente figura:
204 Tema 10
4.3. Constantes de acoplamiento. Las distancias entre picos de los multipletes dan mucha información estructural. A la distancia entre los picos de un multiplote (medida en Herzios) se le llama constante de acoplamiento entre los protones magnéticamente acoplados. Se simboliza como J ab donde Ha y Hb son los protones que acoplan entre sí. En la siguiente figura se muestran las constantes de acoplamiento para el 1,1-dicloroetano:
La siguiente tabla muestra algunos valores típicos de constantes de acoplamiento:
C C H H
H H
C C C H
C C H H
H H
H
C C H H
C C H H Estructura
J (Hz) (^7 1510 2 )
Como se observa en la tabla anterior, las constantes de acoplamiento ayudan a distinguir entre los posibles isómeros de un compuesto, como en el caso del ácido 3- cloropropenoico. Este compuesto presenta dos isómeros geométricos, el ácido Z -3- cloropropenoico y el ácido E -3-cloropropenoico. Estos dos isómeros pueden distinguirse por RMN debido a las constantes de acoplamiento que presentan las señales debidas a los protones Ha y Hb tal y como muestra la siguiente figura:
J ab = J ba
Fundamentos de Química Orgánica 205
Como se obseva, el isómero E presenta mayor constante de acoplamiento entre Ha y Hb que el isómero Z.
5. Interpretación de los espectros de resonancia magnética nuclear de 1 H. La rápida y correcta interpretación de los espectros de resonancia magnética nuclear de protones requiere de mucha práctica. A continuación se citan los pasos a seguir para llevar a cabo el análisis espectral de forma correcta: 1. A partir de la fórmula molecular:
a. Calcular el número de insaturaciones que posee el compuesto cuya estructura se quiere elucidar. Este número de instauraciones puede indicar la presencia de anillos, dobles o triples enlaces. El número de instauraciones se calcula según la siguiente expresión:
g = Nº átomos de C +1- 2
nº átomos H + nº átomos halógeno - nº átomos N
b. Relacionar las áreas de integración de los picos con el número de totales de protones de la estructura para obtener el número de protones que representa cada pico individual.
- La presencia de un singulete ancho en el espectro podría deberse a protones de –NH o –OH. Si el singulete ancho se encuentra más allá de 10 ppm es probable que se trate de un –OH de ácido.
Fundamentos de Química Orgánica 207
6. Espectroscopia de resonancia magnética nuclear de 13 C La resonancia magnética nuclear de 13 C es complementaria a la de 1 H. Esta última técnica se utiliza para deducir la estructura del esqueleto carbonado observando los entornos magnéticos de los átomos de hidrógeno, mientras que la espectroscopia de RMN de 13 C determina el entorno magnético de los átomos de carbono. Aproximadamente el 99% de los átomos de carbono en una muestra natural son del isótopo 12 C. Este isótopo posee un número par de protones y un número par de neutrones, por tanto, no tiene espín magnético y no puede dar lugar a señales de resonancia magnética nuclear. El isótopo de 13 C menos abundante tiene un número impar de neutrones, lo que le confiere un espín magnético de 172, igual al del protón. La espectroscopia de resonancia magnética nuclear de 13 C es menos sensible que la de 1 H debido a que sólo el 1% de los átomos de carbono posee espín y a que, además, la frecuencia de resonancia del 13 C, para un campo magnético dado, es la cuarta parte de la que se da en la RMN de 1 H. Los desplazamientos químicos del carbono son de 15 a 20 veces mayores que los del hidrógeno debido a que el carbono está directamente unido a los átomos que resultan ser bien apantallantes o desapantallantes. Por ejemplo, el protón de un aldehído absorbe a 9.4 ppm en el espectro de 1 H mientras que el carbono de carbonilo absorbe a 180 ppm en el espectro de 13 C. Además, las señales en el espectro de 13 C son líneas verticales, es decir, no hay desdoblamientos de espín-espín. Esto se debe a que sólo el 1% de los átomos de carbono entran en resonancia, y por tanto, existe una probabilidad muy pequeña de que un núcleo de 13 C esté adyacente a otro núcleo de 13 C. A continuación se da una tabla de valores aproximados de desplazamientos químicos en un espectro de resonancia magnética nuclear de 13 C:
Estructura
J (Hz) 0 8-35 15-20^ 20-60^ 30-40 65-85 100-
(CH 3 ) 4 Si R CH 3 R CH 2 R R C
R
R
H R C
R
R
R C C C C
208 Tema 10
Estructura
J (Hz) 110-170 (^) 0-40 35-80 40-60 50-80 165-185 190-
C I C Br C Cl C N C O C C OR
O C OH
O C H
O
25-65 175-
