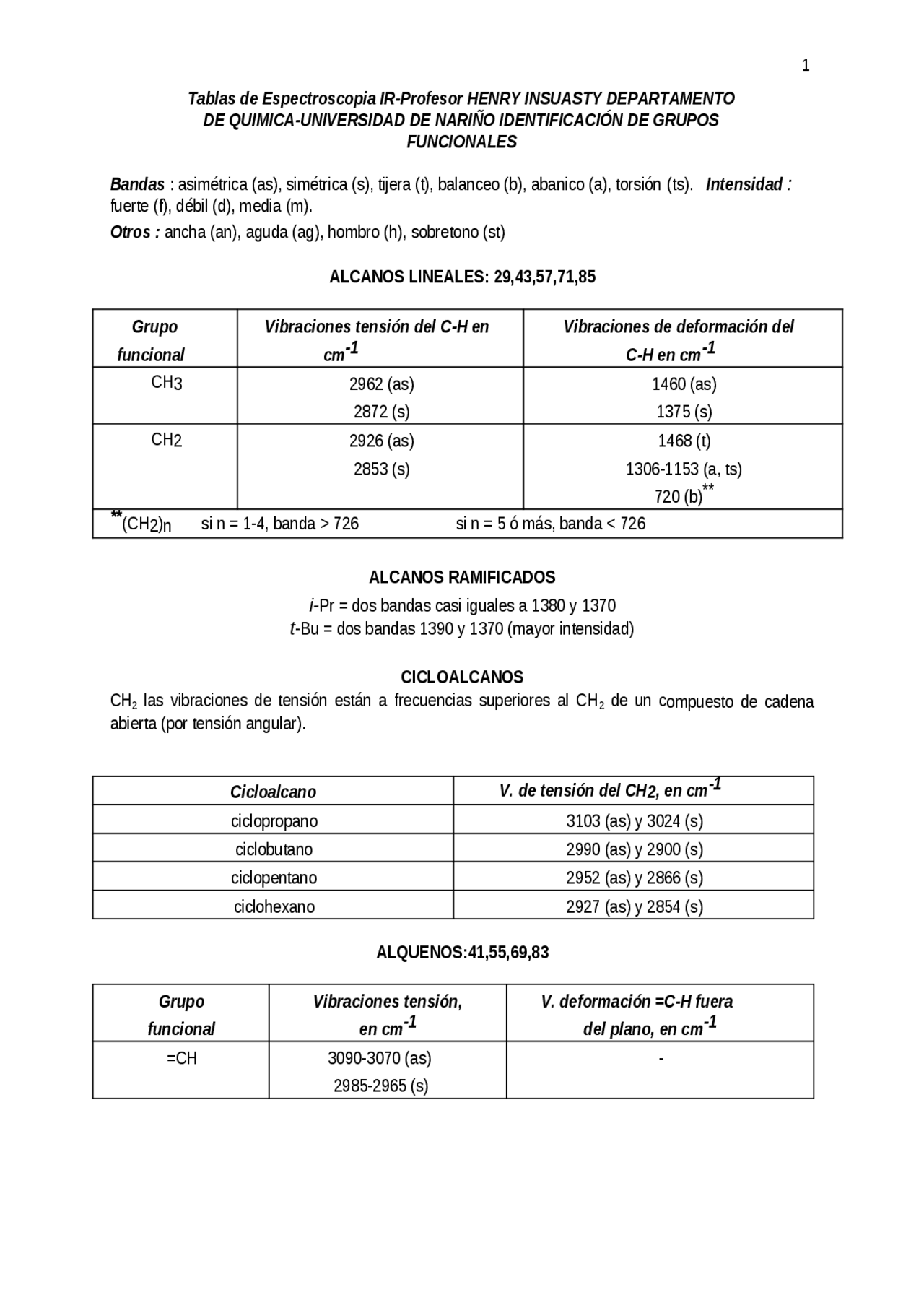

Tablas de Espectroscopia IR-Profesor HENRY INSUASTY DEPARTAMENTO
DE QUIMICA-UNIVERSIDAD DE NARIÑO IDENTIFICACIÓN DE GRUPOS
FUNCIONALES
Bandas : asimétrica (as), simétrica (s), tijera (t), balanceo (b), abanico (a), torsión (ts). Intensidad :
fuerte (f), débil (d), media (m).
Otros : ancha (an), aguda (ag), hombro (h), sobretono (st)
ALCANOS LINEALES: 29,43,57,71,
Grupo
funcional
Vibraciones tensión del C-H en
cm
Vibraciones de deformación del
C-H en cm
CH
3 2962 (as)
2872 (s)
1460 (as)
1375 (s)
CH
2 2926 (as)
2853 (s)
1468 (t)
1306-1153 (a, ts)
720 (b)
(CH
n
si n = 1-4, banda > 726 si n = 5 ó más, banda < 726
ALCANOS RAMIFICADOS
i- Pr = dos bandas casi iguales a 1380 y 1370
t -Bu = dos bandas 1390 y 1370 (mayor intensidad)
CICLOALCANOS
CH
2
las vibraciones de tensión están a frecuencias superiores al CH
2
de un c ompuesto de cadena
abierta (por tensión angular).
Cicloalcano
V. de tensión del CH 2
, en cm
ciclopropano 3103 (as) y 3024 (s)
ciclobutano 2990 (as) y 2900 (s)
ciclopentano 2952 (as) y 2866 (s)
ciclohexano 2927 (as) y 2854 (s)
ALQUENOS:41,55,69,
Grupo
funcional
Vibraciones tensión,
en cm
V. deformación =C-H fuera
del plano, en cm
=CH 3090-3070 (as)
2985-2965 (s)
RHC=CH
monosustituido
RHC=CHR
trans
RHC=CHR
cis
R
C=CH
vinilideno
R
C=CHR
trisustituido
ALQUINOS
Grupo
funcional
Vibraciones de tensión, en cm
Vibraciones de
deformación, en cm
=C-H 3333-3260 (s) (f, ag) 700-600 (b) (f, an)
1370-1220 (sobretonos)
RC=CH
RC=CR
ausente en alquinos simétricos 2140-
2100 (s)
2260-2190 (s)
HIDROCARBUROS AROMÁTICOS
Grupo
funcional
Vibraciones de tensión, en cm
Vibraciones deformación fuera
del plano, en cm
=C-H 3100-3000 (f con 1h) 900-675 (f, ag)
C=C 1600-1500 (hasta 4 bandas)
2000-1667 (sobretonos)
Deformación =CH aromático
Anillo
aromático
número
bandas
ν, en cm
aproximada
monosustituido 2 750 y 700
1,2-disustituido 1 750
1,3-disustituido 2 800 y 700
1,4-disustituido 1 820
1,2,3-trisustit. 2 780 y 730
1,2,4-trisustit. 2 880 y 800
1,3,5-trisustit. 2 850 y 700
ALCOHOLES y FENOLES
Grupo
funcional
Vibraciones
de tensión, en cm
Vibraciones deformación
fuera del plano, en cm
O-H libre
O-H sociado
3640-3610 (f, ag)
3550-3200 (f, an)
no se observa
769-650 (d, an)
C-O 1260-1000 (as) (f) 1500-1300 (f, an) def.
O-H en el plano
** O-H del agua da una banda ancha y débil cerca de los 3480 cm
ÉTERES
Poseen una o dos bandas típicas, debidas a la vibración de tensión del enlace C-O-C
Tipo de éter ν de tensión del C-O-C, en cm
Alifáticos 1150-1070 (as) (f)
Aril-alquílicos 1275-1220 (as) (f)
Aril-alquílicos 1075-1020 (s) (f)
AMINAS
Grupo
funcional
Vibraciones
de tensión, en cm
Vibración deformación, en
cm
R-NH
a
R
-NH (
a
R
-N (
a
3550-3420 (as) (d ó m)
3450-3320 (s) (d ó m)
3500-3300 (d)
ausencia de esta banda
1640-1560 (t) (f)
900-650 (a) (an)
1580-1490 (t) (d)
ausencia de esta banda
C-N alifático
C-N aromát.
a
doblete)
1340-1260 (doblete)
ALDEHÍDOS y CETONAS
Grupo
funcional
Vibración de tensión del
C=O, en cm
Vibración de tensión, del
C-H, en cm
Cetona 1740-1720 -
Aldehído 1740-1720 2830-2695 (2) bandas (d)
**C=O conjugado, la frecuencia de tensión es menor que 1720 cm
ÁCIDOS CARBOXÍLICOS Y DERIVADOS
Grupo
funcional
efecto inductivo
O
R
Y
efecto de resonancia
O O
R R
Y Y
C=O >> 1715 cm
haluros, ácidos, ésteres
<< 1715 cm
amidas, tioácidos, tioéster
ÁCIDOS CARBOXÍLICOS
Grupo
funcional
Vibración de tensión, en
cm
Vibración deformación, en
cm
O-H asociado
O-H libre
3300-2500 (an)
920 (m, an) en el plano
C=O 1760 (f) monómero
1720-1707 dímero
C-O 1320-1210 (f) doblete en
ácidos grados
1440-1395 (an) C-O-H
fuera del plano
C=O conjugado, la frecuencia de tensión es menor: 1660-1680 cm
ÉSTERES
Tipo de
éster
Vibración de tensión
del C=O, en cm
Vibración de tensión del
C-O-C, en cm
Alifático saturado 1750-1735 1275-1185 (as) (f, an)
Aromáticos, 1730-1715 1160-1050 (s)
formiatos e insat.
C-O-C de acetatos da 2 bandas a 1245 y 1050 cm
aproximadamente.
HALUROS DE ACILO y AROILO
Grupo funcional Vibración de tensión, en cm
C=O no conjugado 1815-
C=O conjugado 1780-
Los haluros de aroilo presentan dos bandas en la región del C=O, una de la tensión nornal y otra por
conjugación con el anillo aromát.
