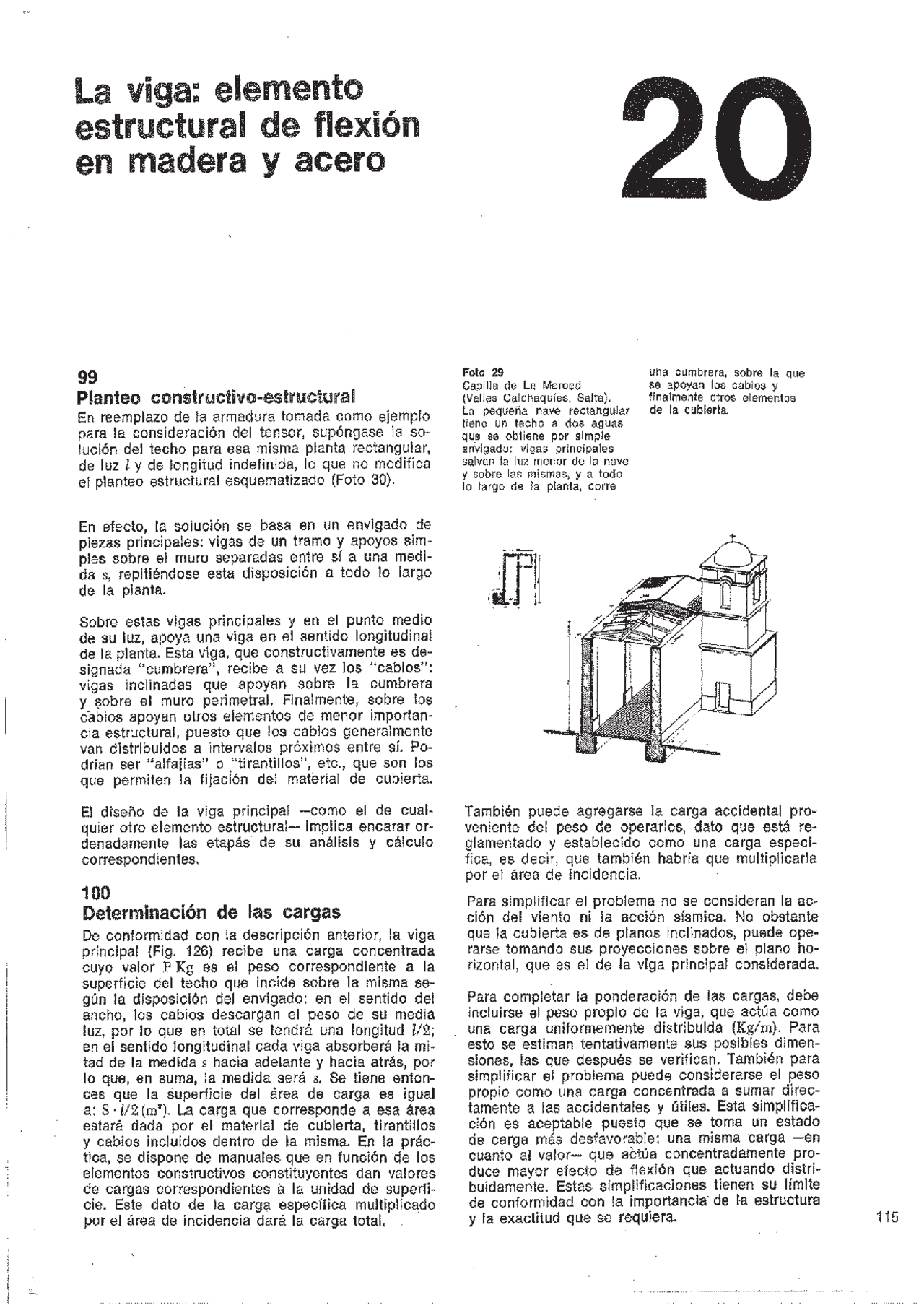

La viga: elemento estructural de flexión en madera y acero 99 Planteo constructivo-estructural En reemplazo de la armadura tomada coma ejemplo para la consideración del tensor, supóngase la so- lución del techo para esa misma planta rectangular, de luz ! y de longitud indefinida, lo que no modifica el planteo estructural esquematizado (Foto 30). En efecto, la solución se basa en un envigado de piezas principales: vigas de un tramo y apoyos sim- ples sobre el muro separadas entre sí a una medi- da s, repitiéndose esta disposición a todo lo largo de la planta. Sobre estas vigas principales y en el punto medio de su luz, apoya una viga en el sentido longitudinal de la planta. Esta viga, que constructivamente es de- signada “cumbrera”, recibe a su vez los “cabios"”: vigas inclinadas que apoyan sobre la cumbrera y sobre el muro perimetral, Finalmente, sobre los cabios apoyan otros elementos de menor importan- cia estructural, puesto que los cablos generalmente van distribuidos a intervalos próximos entre sí, Po- drían ser “alfajias” o “tirantillos”, etc., que son los que permiten la fijación dei material de cubierta. El diseño de la viga principal —como el de cual- quier otro elemento estructurai— implica encarar or- denadamente las etapás de su análisis y cálculo correspondientes. 100 Determinación de las cargas De contormidad con la descripción anterior, la viga principal (Fig. 126) recibe una carga concentrada cuyo valor PKg es el peso correspondiente a la superficie del techo que incide sobre la misma se- gún la disposición del envigado: en el sentido del ancho, los cabios descargan el peso de su medía luz, por lo que en total se tendrá una longitud 1/2; en el sentido longitudinal cada viga absorberá la mi- tad de la medida s hacia adelante y hacia atrás, por lo que, en suma, la medida será s, Se tiene enton- ces que la superficie del área de carga es igual a: S:1/2 (0). La carga que corresponde a esa área estará dada por el material de cublerta, tirantillos y cabios incluidos dentro de la misma. En la prác- tica, se dispone de manuales que en función de los elementos constructivos constituyentes dan valores de cargas correspondientes a la unidad de superli- cie. Este dato de la carga específica multiplicado porel área de incidencia dará la carga total. Foto 29 una cumbrera, sobre la que Capilla de La Merced se apoyan los cabios y (Valles Calchaquíes, Salta). finalmente otros clemertos La pegueña nave rectangular de la cublerta tiene Un techo a dos aguas que se obtiene por simple envigado: vigas principales salvan la luz moror de la nave y sobre las mismas, y a todo lo largo de la planta, corro También puede agregarse la carga accidental pro- veniente del peso de operarios, dato que está re- glamentado y establecido como una carga especi- fíca, es decir, que también habría que multiplicarla por el área de incidencia. Para simplificar el problema no se consideran la ac- ción del viento ni la acción sísmica. No obstante que ja cubierta es de planos inclinados, puede ope- rarse tomando sus proyecciones sobre el plano ho- rizontal, que es el de la viga principal considerada. Para completar la ponderación de las cargas, debe incluirse el peso propio de ta viga, que actúa como una carga uniformemente distribulda (Xg/m). Para esto se estiman tentativamente sus posibles dimen- siones, las que después se verifican. También para simplificar el problema puede considerarse el peso propio como una carga concentrada a sumar direc- tamente a las accidentales y útiles. Esta simplifica- ción es aceptable puesto que se toma un estado de carga más desfavorable: una misma carga —en cuanto al valor-— que actúa concentradamente pro- duce mayor efecio de flexión que actuando distri- buídamente. Estas simplificaciones tienen su límite de conformidad con la importancia de la estructura y la exactitud que se requiera. 115
