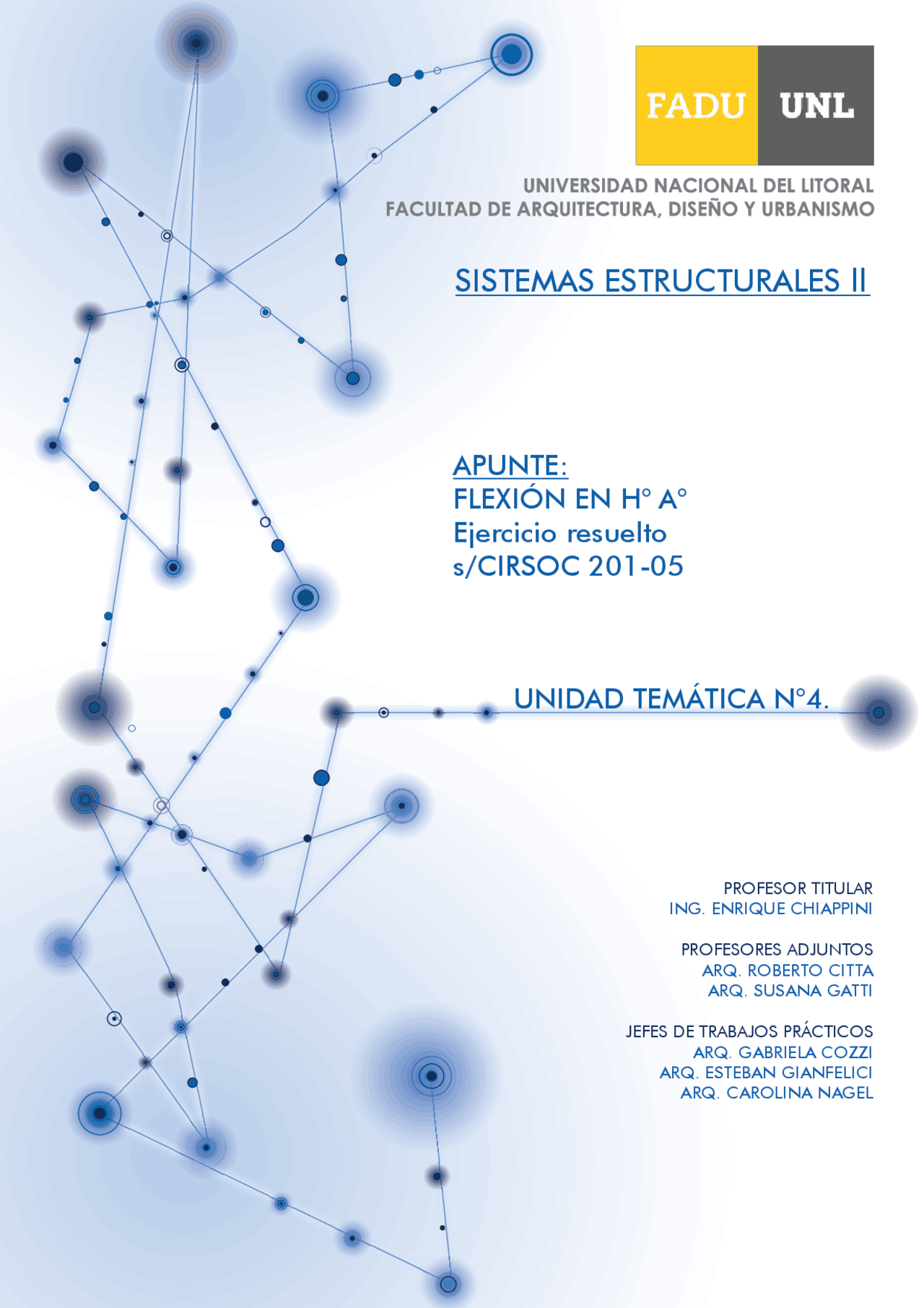

PROFESOR TITULAR ING. ENRIQUE CHIAPPINI
PROFESORES ADJUNTOS ARQ. ROBERTO CITTA ARQ. SUSANA GATTI
JEFES DE TRABAJOS PRÁCTICOS ARQ. GABRIELA COZZI ARQ. ESTEBAN GIANFELICI ARQ. CAROLINA NAGEL
Ejemplo: Estructura de losas y vigas. Elementos estructurales flexionados resueltos en H° A°
ɱn=Mn/(0,85f'cd 2 bw); ɱn=110tcm/(0,850,20t/cm^2 9^2 cm100cm)=0,079 de tabla ka=0,
As=(Ka0,85bwdf'c)/fy=(0,0820,85100cm9cm0,2t/cm 2 )/4,2t/cm^2 =2,987cm^2
As,min=(0,014bwd)/fy=(0,014100cm9cm)/4,2t/cm^2 =3cm^2 CIRSOC 201-2005, artículo 10.
1 Ø10 c/25cm; se levanta 1 Ø10 c/50cdm
Separación máxima: ≤2,5h=28,75cm; ≤25 Ø=25cm; ≤30cm
As de repartición= 0,20*3cm 2 =0,60cm 2
1 Ø6 c/27cm
Separación máxima: ≤3h=27cm; ≤30cm
Vc=(√f'cdbw)/(106)=(√0,2t/cm 2 9cm100cm)/(106)=6,708t>1,766t Vc>Vn verifica corte
As=(0,090,85bwdf'c)/fy=(0,090,85100cm10,5cm0,2t/cm 2 )/4,2t/cm^2 =3,82cm^2
Asmin=(0,014bwd)/fy=(0,014100cm10,5cm)/4,2t/cm 2 =3,50cm^2 CIRSOC 201-2005, artículo 10.
1 Ø10 c/20,5cm; se levanta 1 Ø10 c/41cm
Separación máxima: ≤2,5h=32,5cm; ≤25 Ø=25cm; ≤30cm
As de repartición= 0,20*3,82cm^2 =0,764cm 2
1 Ø6 c/30cm
Separación máxima: ≤3h=31,5cm; ≤30cm
Vc=(√f'cdbw)/(106)=(√0,2t/cm 2 10,5cm100cm)/(106)=7,826t>2,112t Vc>Vn verifica corte
As=(0,0820,85bwdf'c)/fy=(0,0820,8520cm46cm0,2t/cm^2 )/4,2t/cm^2 =3,05cm 2 Asmin=(0,014bwd)/fy=(0,01420cm46cm)/4,2t/cm^2 =3,07cm^2 CIRSOC 201-2005, artículo 10. Se colocan 3Ø
Verificación de la sección (biela comprimida) Vc=2/3(√f'cd*bw)/10=2/3(√0,2t/cm 2 46cm20cm)/10=27,73t Vn<Vc; 5,365t<27,73t B.C
Calculo de estribos Vc=1/6(√f'cdbw)/10=1/6(√0,2t/cm 2 46cm20cm)/10=6,932t si Vn≥Vc/2=5,365t>6,932t/2=2,68t; 5,365t>2,68t se coloca estribos Como 6,932t > 5,365t; capacidad > demanda se usa armadura mínima Av/s≥(3,3bw)/fy; (20,28cm^2 )/23cm > (3,320cm)/4200kg/cm^2 ; 0,02435>0,0157 B.C Se coloca estribos de dos ramas Ø6 c/23cm Separación máxima de estribos d/2;≤40cm
d=700cm/15=46cm b=700cm/12=60cm bw=46,5cm/3=20cm h=46,5cm+4cm=50cm recubrimiento=4cm f'c=20MPa=0,2t/cm^2 fy=420MPa=4,2t/cm^2
ɱn=Mn/(0,85*f'c/d 2 b); ɱn=2015tcm/(0,850,20t/cm^2 46^2 cm60cm)=0,093 de tabla ka=0,
bw= 20cm
h=50cm
hf= 11,50cm d=46cm
r=4cm
b=60cm
C=5,41cm
