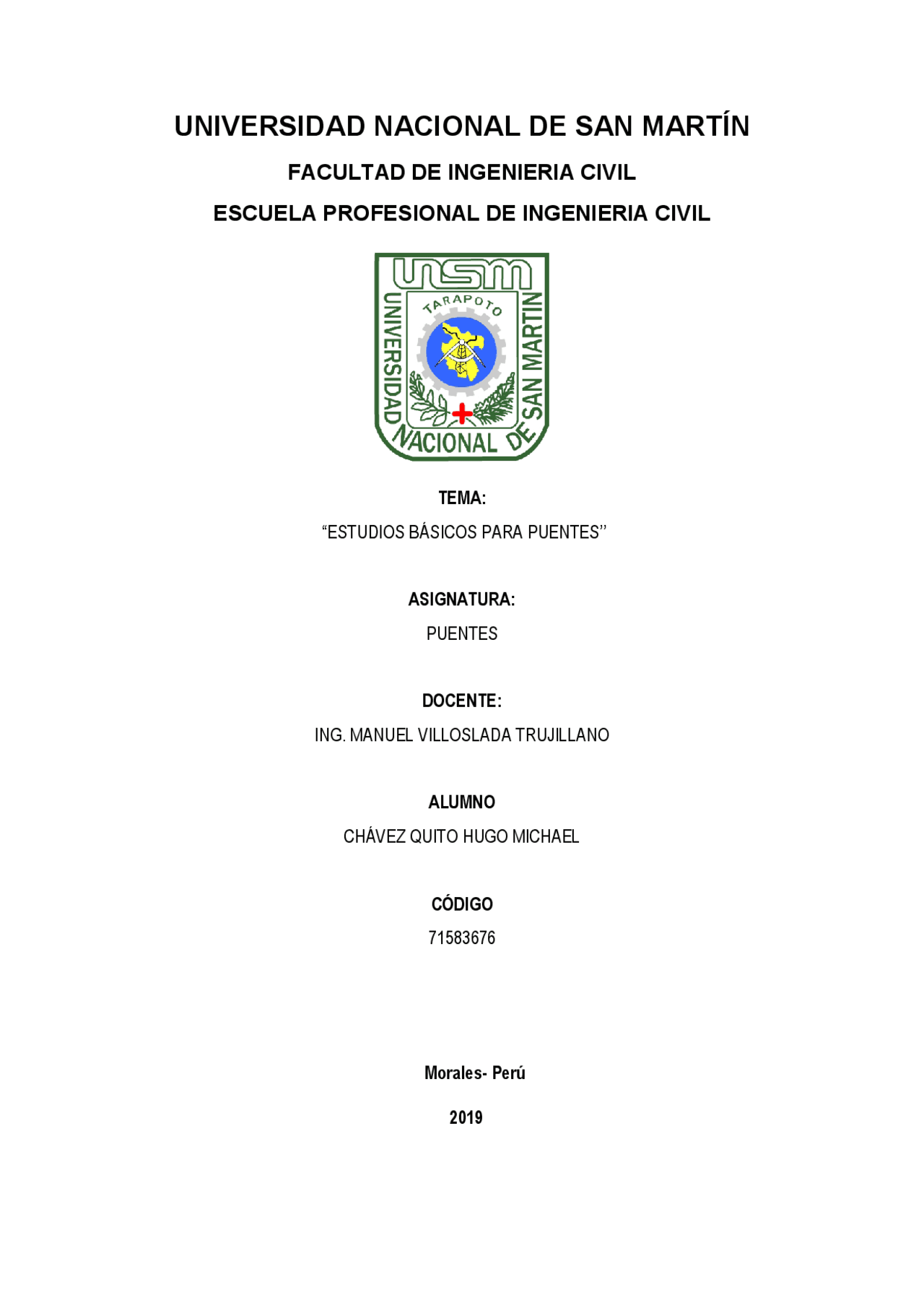

FACULTAD DE INGENIERIA CIVIL

ESCUELA PROFESIONAL DE INGENIERIA CIVIL

TEMA:

“ESTUDIOS BÁSICOS PARA PUENTES’’

ASIGNATURA:

PUENTES

DOCENTE:

ING. MANUEL VILLOSLADA TRUJILLANO

ALUMNO

CHÁVEZ QUITO HUGO MICHAEL

CÓDIGO

Morales- Perú

2019

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

INTRODUCCIÓN

Antes de proceder con el diseño del proyecto de un puente, es indispensable realizar los estudios básicos que permitan tomar conocimiento pleno de la zona, que redunde en la generación de información básica necesaria y suficiente que concluya en el planteamiento de soluciones satisfactorias plasmadas primero en anteproyectos y luego en proyectos definitivos reales, y ejecutables.

El proyectista deberá informarse adecuadamente de las dificultades y bondades que le caracterizan a la zona antes de definir el emplazamiento del puente. Emplazamiento que deberá ser fruto de un estudio comparativo de varias alternativas, y que sea la mejor respuesta dentro las limitaciones (generación de información) y variaciones de comportamiento de los cambios naturales y provocados de la naturaleza.

Debe igualmente especificar el nivel de los estudios básicos y los datos específicos que deben ser obtenidos. Si bien es cierto que los datos naturales no se obtienen nunca de un modo perfecto, estos deben ser claros y útiles para la elaboración del proyecto. Los estudios básicos deben ser realizados de acuerdo a los requerimientos del proyectista, por personal especializado, con experiencia, y según los procedimientos que se establecen en los manuales especializados de ingeniería de puentes, que en general son más exigentes que lo requerido para las edificaciones.

Como parte de los estudios básicos, es igualmente recomendable realizar un estudio y la inventariación de la disponibilidad de materiales, infraestructura instalada, mano de obra especializada, equipos, y otros que el proyectista considere de utilidad.

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

ESTUDIOS BÁSICOS

1. ESTUDIOS TOPOGRÁFICOS

a) Objetivos y Alcances Los estudios topográficos tendrán como objetivos:

 Realizar los trabajos de campo que permitan elaborar los planos topográficos  Proporcionar información de base para los estudios de hidrología e hidráulica, geología, geotecnia, así como de ecología y sus efectos en el medio ambiente.  Posibilitar la definición precisa de la ubicación y las dimensiones de los elementos estructurales.  Establecer puntos de referencia para el replanteo durante la construcción.

Los estudios topográficos deberán comprender como mínimo lo siguiente:

 Levantamiento topográfico general de la zona del proyecto, documentado en planos a escala entre 1:500 y 1:2000 con curvas de nivel a intervalos de 1.00 m y comprendiendo por lo menos 100.00 m a cada lado del puente en dirección longitudinal (correspondiente al eje de la carretera) y en dirección transversal (la del río u otro obstáculo a ser transpuesto).  Definición de la topografía de la zona de ubicación del puente y sus accesos, con planos a escala entre 1/100 y 1/250 considerando curvas de nivel a intervalos no mayores que 1 m y con Secciones verticales tanto en dirección longitudinal como en dirección transversal. Los planos deberán indicar los accesos del puente, así como autopistas, caminos, vías férreas y otras posibles referencias. Deberá igualmente indicarse con claridad la vegetación existente.  En el caso de puentes sobre cursos de agua deberá hacerse un levantamiento detallado del fondo. Será necesario indicar en planos la dirección del curso de agua y los límites aproximados de la zona inundable en las condiciones de aguas máximas y mínimas, así como los observados en eventos de carácter excepcional. Cuando las circunstancias lo ameriten, deberán indicarse los meandros del río.  Ubicación e indicación de cotas de puntos referenciales, puntos de inflexión y puntos de inicio y término de tramos curvos; ubicación o colocación de Bench Marks.  Levantamiento catastral de las zonas aledañas al puente, cuando existan edificaciones u otras obras que interfieran con el puente o sus accesos o que requieran ser expropiadas.

b) Instrumentación La instrumentación y el grado de precisión empleados para los trabajos de campo y el procesamiento de los datos deberán ser consistentes con la dimensión del puente y sus accesos y con la magnitud del área estudiada. En cualquier caso los instrumentos y los procedimientos empleados deberán corresponder a la mejor práctica de la ingeniería.

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

Por la compleja geografía física, el Perú tiene cursos de agua (ríos, quebradas, otros) de características morfológicas distintas, así se diferencian los cursos de agua de la costa, de la sierra, de montaña, de la vertiente oriental de los andes, de la baja Amazonía y de la cuenca del lago Titicaca. Muchos de estos cursos de agua transportan en épocas de avenidas grandes cantidades de sedimentos, lodo, bolonerías, flujo de escombros, palizadas y troncos de árboles grandes, lo cual debe ser considerado en la elaboración y cálculos del proyecto.

b) Alcances El programa de estudios debe considerar la recolección de información, los trabajos de campo y los trabajos de gabinete, cuya cantidad y alcance será determinado en base a la envergadura del proyecto, en términos de su longitud y el nivel de riesgo considerado.

Los estudios hidrológicos e hidráulicos comprenderán lo siguiente:

 Evaluación de estudios similares realizados en la zona de ubicación del puente; en el caso de reemplazo de un puente colapsado antiguo, sería conveniente obtener, de existir, los parámetros de diseño que se utilizaron en su estudio, sin que esto sea obstáculo para la iniciación de la ejecución inmediata de los nuevos estudios.  Visita de campo; consiste en el reconocimiento del lugar tanto en la zona de cruce como de la cuenca global, a fin de identificar y evaluar los sectores críticos y potenciales, de origen hídrico como deslizamientos, derrumbes, huaycos, áreas inundables, entre otros.  Recolección y análisis de información hidrométrica y meteorológica existente; que puede ser obtenida de entidades locales o nacionales, por ejemplo: Ministerio de Agricultura, ANA, SENAMHI, o entidades encargadas de la administración de los recursos hídricos del lugar.  Caracterización hidrológica de la cuenca, considerada hasta el cruce del curso de agua; en base a la determinación de las características de respuesta lluvia - escorrentía, y considerando aportes adicionales de flujo en la cuenca. Se analizará la aplicabilidad de los distintos métodos de estimación del caudal de diseño.  Selección de los métodos de estimación de caudales máximos de diseño, para el cálculo del caudal de diseño a partir de datos de lluvia se tienen: el método racional, métodos en base a hidrogramas unitarios sintéticos, métodos empíricos, modelamiento hidrológico, etc., cuya aplicabilidad depende de las características de la cuenca restricciones de cada método. En caso de contarse con registros hidrométricos de calidad comprobada, puede efectuarse un análisis de frecuencia que permitirá obtener directamente valores de caudal máximo para distintas probabilidades de ocurrencia (periodos de retorno).  Estimación de los caudales máximos para diferentes periodos de retorno y según distintos métodos probabilísticos; en todos los casos se recomienda llevar a cabo una prueba de bondad de ajuste de los distintos métodos de análisis de frecuencia

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

(Gumbel, Log - Pearson Tipo III, Log – Normal, etc.) para seleccionar la mejor distribución. Adicionalmente, pueden corroborarse los resultados bien sea mediante factores obtenidos a partir de un análisis regional o, de ser posible, evaluando las huellas de nivel de la superficie de agua dejadas por avenidas extraordinarias recientes.  Evaluación de las estimaciones de los caudales debidamente calibrados, elección del resultado que, a criterio ingenieril, se estima confiable y lógico.  Determinación del periodo de retorno y la descarga máxima de diseño; el periodo de retorno dependerá de la importancia de la estructura y del riesgo admisible de falla, debiéndose garantizar un caudal mayor para el diseño de la cimentación del puente que el usualmente requerido para el dimensionamiento del área de flujo a ser confinada por el puente.  Caracterización morfológica del cauce; es especialmente importante la determinación de la dinámica e inestabilidad del cauce, y asimismo, el aporte de escombros desde la cuenca, los cuales permitirán pre-establecer las condiciones a las que estará expuesta la estructura.  Determinación de las características físicas del cauce, estas incluyen la pendiente del cauce en el tramo de estudio, diámetro medio del material del lecho tomado a partir de varias muestras del cauce, coeficientes de rugosidad considerando la presencia o no de vegetación, materiales cohesivos, etc.  Selección de Secciones transversales representativas del cauce y obtención del perfil longitudinal; la longitud del tramo a ser analizado dependerá de las condiciones de flujo previstas, por ejemplo, alteraciones aguas arriba o aguas abajo que debieran considerarse.  Determinación del perfil de flujo ante el paso del caudal de diseño a lo largo del cauce; se sugiere la utilización de softwares, como por ejemplo HEC-RAS o similares con la autorización del propietario de la obra.  Determinación de las características hidráulicas del flujo; estas comprenden la velocidad media, ancho superficial, área de flujo, pendiente de la línea de energía, nivel de la superficie de agua, etc., cuyos valores son necesarios para la determinación de la profundidad de socavación.  Determinación y evaluación de las profundidades de socavación total, que es la sumatoria de la socavación general, por contracción y local.  Recomendaciones de protección y/o consideraciones de diseño adicionales.

c) Estudios y Trabajos Previos Se tienen los siguientes estudios y trabajos básicos principales previos a los estudios de hidráulica:

 Levantamiento topográfico para el estudio hidráulico debe comprender lo siguiente:  En ríos con amplias llanuras de inundación, donde el puente produzca contracción del flujo de avenida, el levantamiento abarcara 12 veces el ancho del cauce principal aguas arriba del eje propuesto y 6 veces hacia aguas abajo.

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

Para la ejecución del puente, deberán construirse los pases provisionales, de acuerdo a los resultados del estudio de Hidrología e Hidráulica.

e) Cálculos de la Socavación Se debe investigar la socavación de las fundaciones de los puentes para dos condiciones:

 Para la inundación de diseño para socavación se debe asumir que el material del lecho dentro del prisma de socavación encima de la línea de socavación total ha sido retirado (no se considera) para las condiciones de diseño. A no ser que el propietario de la obra determine algo diferente, la inundación de diseño debe ser la más severa del período de retorno de 100 años o una inundación de desbordamiento de menor período de recurrencia si ésta resulta más severa.  Para la inundación de verificación para socavación, se debe investigar la estabilidad de las fundaciones del puente para las condiciones provocadas por una determinada inundación de no más de 500 años de periodo de retorno o por una inundación de desbordamiento de menor período de recurrencia. Bajo esta condición no es necesaria una reserva superior a la requerida por motivos de estabilidad. Se aplicará el estado límite de evento extremo.

En la zona del rio donde se ubicara el puente se deberá tener en cuenta los siguientes fenómenos de socavación:

 Socavación general, producida por variación del perfil longitudinal debido al comportamiento fluvial sin la presencia del puente.  Socavación por contracción de la sección transversal, debido a la construcción de los estribos del puente ubicados en el cauce del río.  Socavación local, debido a la presencia de pilares y estribos.

La profundidad de socavación potencial total será la suma de la socavación general, socavación por contracción y socavación local en estribos y pilares.

En los cálculos de socavación se usarán los resultados de los factores hidráulicos que intervienen en el modelo correspondiente, la geometría de los apoyos respectivos y las características granulométrica del material del lecho.

En el caso que el tramo del río en estudio se encuentre cerca de la confluencia con otros ríos, o cerca de un lago o en el mar, los cálculos de socavación se deben efectuar cuando los niveles de agua alcanzados en la desembocadura correspondiente sean mínimos.

f) Interrelación con los Estudios Geológicos y Geotécnicos En el caso de puentes sobre cursos de agua, la información sobre la geomorfología y las condiciones del subsuelo del cauce y alrededores son complementarias con aquella obtenida de los estudios hidrológicos. El diseño de los elementos de la subestructura se

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

realizará tomando en cuenta los aspectos de ingeniería estructural, geotécnica e hidráulica en forma conjunta. El nivel de ubicación de la cimentación depende del tipo de cimentación, esto es, si es superficial o profunda, si va apoyada sobre suelo, roca erosionable o roca resistente, etc.

Para el caso de cimentaciones superficiales, el fondo de la cimentación deberá estar por debajo de la profundidad de socavación máxima calculada, estimado en por lo menos 1.00m (40.0 in). Si la cimentación se apoya en roca buena, resistente a la socavación, se diseñará y construirá manteniendo la integridad de la roca.

Para el caso de cimentaciones profundas como pilotes hincados, pilotes perforados, etc., la longitud efectiva de cálculo de su profundidad se tomará desde el nivel de la socavación total máxima hasta la parte inferior del pilote.

Si una zapata se apoya sobre pilotes para trasmitirles las cargas que soporta, la parte superior de esta zapata estará por debajo de la socavación estimada por contracción, con la finalidad de minimizar la obstrucción al flujo de la inundación y que se produzca socavación local.

g) Información de Apoyo Para el óptimo logro de los objetivos, el estudio de hidrología e hidráulica debe apoyarse en la siguiente información adicional:

 Perfil estratigráfico del suelo.  Tamaño, gradación del material del lecho.  Secciones transversales del cauce.  Vista en planta del curso de agua.  Características de la cuenca.  Datos de erosión en otros puentes.  Historial de avenidas.  Ubicación del puente respecto a otras estructuras.  Carácter del curso de agua (perenne, intermitente, etc.).  Geomorfología del lugar (con llanuras de inundación; cruza deltas o abanicos aluviales, meandros, recto, trenzado, etc.).  Historial erosivo del curso de agua.  Historial de desarrollo del curso de agua y de la cuenca. Adquirir mapas, fotografías aéreas; entrevistar residentes locales; revisar proyectos de recursos hídricos planificados a futuro.  Evaluación cualitativa del lugar con un estimado del potencial de movimiento del curso de agua y su efecto sobre el puente.

h) Documentación Requerida Los estudios deberán ser documentados mediante un informe que contendrá, como mínimo, lo siguiente:

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

b) Estudios Geotécnicos

Objetivos Establecer las características geotécnicas, es decir, la estratigrafía, la identificación y las propiedades físicas y mecánicas de los suelos para el diseño de cimentaciones estables.

Alcances El estudio debe considerar exploraciones de campo y ensayos de laboratorio, cuya cantidad será determinada en base a la envergadura del proyecto, en términos de su longitud y las condiciones del suelo que permitan determinar los parámetros geotécnicos. Los estudios deberán comprender la zona de ubicación del puente, estribos, pilares y accesos.

Los estudios geotécnicos comprenderán:

 Ensayos de campo en suelos y/o rocas.  Ensayos de laboratorio en muestras de suelo y/o roca extraídas de la zona.  Descripción de las condiciones del suelo, estratigrafía e identificación de los estratos de suelo o base rocosa.  Definición de tipos y profundidades de cimentación adecuada, así como parámetros geotécnicos preliminares para diseño del puente a nivel anteproyecto.  Dependiendo de la envergadura del proyecto y del tipo de suelo se deberán realizar sondajes (perforaciones) complementadas con refracción sísmica, o excavaciones de verificación.  Presentación de los resultados y recomendaciones sobre Especificaciones constructivas y obras de protección.

Sondajes La cantidad y profundidad de los sondajes se deberán definir tomando en cuenta la magnitud y complejidad del proyecto, así como las condiciones locales del subsuelo y de la información existente que se obtenga. La Entidad podrá establecer en el contrato los requerimientos que considere técnicamente convenientes para casos particulares de sondajes tanto en número como en profundidad. Para puentes menores a 10.00 m., de luz entre ejes de apoyos, se podrá efectuar exploraciones directas, mediante una perforación diamantina en un apoyo complementada por exploraciones geofísicas en cada punto de apoyo. De verificarse una variación estratigráfica, geotécnicamente significativa, se deberá efectuar una perforación adicional en el otro apoyo.

Ensayos de Campo Los ensayos de campo serán realizados para obtener los parámetros de resistencia y deformación de los suelos o rocas de fundación, así como el perfil estratigráfico con sondajes que estarán realizadas en función de la longitud del puente, número de estribos, pilares y longitud de accesos. Los métodos de ensayo realizados en campo deben estar claramente referidos a prácticas establecidas y normas técnicas especializadas

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

relacionadas con los ensayos respectivos. Pueden considerarse los ensayos que se listan a continuación:

 Ensayos en Suelos:  Ensayo de Penetración Estándar (SPT).  Ensayo de Cono Estático (CPT).  Ensayo de Veleta de Campo.  Ensayo de Presurometría.  Ensayo de Placa Estático.  Ensayo de Permeabilidad.  Ensayo de Refracción Sísmica.

 Ensayos en Rocas:  Ensayo de Compresión Uniaxial en Roca débil.  Determinación de la Resistencia al Corte Directo, en discontinuidades de roca.  Ensayo de Carga en Placa Flexible.  Ensayo de Carga en Placa Rígida.  Ensayo con el Método de Fracturamiento Hidráulico.

Ensayos de Laboratorio Los métodos usados en los ensayos de laboratorio deben estar claramente referidos a normas técnicas especializadas relacionadas con los ensayos respectivos. Pueden considerarse los ensayos que se listan a continuación:

 Ensayos en Suelos:  Contenido de humedad.  Gravedad específica.  Distribución granulométrica.  Determinación del límite líquido y límite plástico.  Ensayo de corte directo.  Ensayo de compresión no - confinada.  Ensayo triaxial no consolidado - no drenado.  Ensayo triaxial consolidado - no drenado.  Ensayo de consolidación.  Ensayo de permeabilidad.  Ensayo proctor modificado y CBR.

 Ensayos en Rocas:  Determinación del módulo elástico  Ensayo de compresión triaxial  Ensayo de compresión no confinada  Ensayo de resistencia a la rotura

c) Interrelación con los Estudios Hidrológicos En caso de puentes sobre cursos de agua, la información sobre la geomorfología y las condiciones del subsuelo del cauce y alrededores son complementarias con aquella

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

espera que la deformación inelástica de alguno de sus elementos contribuya a disipar la energía que introduce el sismo en la estructura.  Aislamiento parcial: tiene como objetivo disminuir las fuerzas sísmicas en los elementos estructurales, pero deberá mantener el mismo nivel de comportamiento sísmico que en el caso de puentes convencionales.

El Aislamiento sísmico es la tecnología en la cual se reduce la fuerza inercial actuante sobre una estructura y simultáneamente provee a los apoyos aislados de la superestructura la capacidad de deformación para absorber la energía de la vibración y aumentar el amortiguamiento en la estructura.

Dado que a la actualidad no existe experiencia suficiente en puentes con aislamiento sísmico que hayan experimentado sismos de gran intensidad, queda a criterio de los ingenieros estructurales, garantizar la capacidad de disipación de energía, la distribución de las fuerzas inerciales en las subestructuras que permita un control de daño en los apoyos y pilares, la vida útil de diseño de los aisladores, entre otros.

a) Estudio de Peligro Sísmico Los estudios de peligro sísmico tendrán como finalidad la determinación de espectros de diseño que definan las componentes horizontal y vertical del sismo a nivel de la cota de cimentación.

b) Requerimiento de los Estudios El alcance de los estudios de peligro sísmico dependerá de:

 La zona sísmica donde se ubica el puente.  El tipo de puente y su longitud.  Las características del suelo.

Para los casos siguientes podrán utilizarse directamente las fuerzas sísmicas mínimas especificadas, sin que se requieran estudios especiales de peligro sísmico para el sitio:

 Puentes convencionales ubicados en la Zona Sísmica 1, independientemente de las características operacionales y de la geometría.  Puentes de una sola luz, simplemente apoyados en los estribos, independientemente de la zona donde se ubiquen.  Otros puentes que no correspondan a los casos explícitamente listados en lo que sigue.

Se requerirán estudios de peligro sísmico para los puentes no convencionales que se ubiquen en las Zonas 1, 2, 3 o 4, en los siguientes casos:

 Puentes colgantes, puentes atirantados, puentes de arco y todos aquellos puentes con sistemas estructurales no convencionales.  Otros puentes de gran longitud, incluyendo puentes continuos y simplemente apoyados de múltiples luces.

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

c) Alcances Cuando se requiera un estudio de peligro sísmico para el sitio, éste deberá comprender como mínimo lo siguiente:

 Recopilación y clasificación de la información sobre los sismos observados en el pasado, con particular referencia a los daños reportados y a las posibles magnitudes y epicentros de los eventos.  Antecedentes geológicos, tectónica y sismo tectónica y mapa geológico de la zona de influencia.  Estudios de suelos, definiéndose la estratigrafía y las características físicas más importantes del material en cada estrato. Cuando sea procedente, deberá determinarse la profundidad de la napa freática.  Prospección geofísica, determinándose velocidades de ondas compresionales y de corte a distintas profundidades.  Determinación de las máximas aceleraciones, velocidad y desplazamiento en el basamento rocoso correspondientes al “sismo de diseño” y al “máximo sismo creíble”. Se define como sismo de diseño al evento con 7% de probabilidad de excedencia en 75 años de exposición, lo que corresponde a un período de retorno promedio de aproximadamente 1000 años.  Determinación de espectros de respuesta (correspondientes al “sismo de diseño”) para cada componente, a nivel del basamento rocoso y a nivel de la cimentación.

d) Métodos de Análisis La información de sismos pasados deberá comprender una región en un radio no menor que 500.00 km desde el sitio en estudio.

El procesamiento de la información se hará utilizando programas de cómputo de reconocida validez y debidamente documentados. Deberán igualmente justificarse las expresiones utilizadas para correlacionar los diversos parámetros.

Los espectros de respuesta serán definidos a partir de la aceleración, la velocidad y el desplazamiento máximos, considerando relaciones típicas observadas en condiciones análogas.

Cuando la estratigrafía sea aproximadamente uniforme, los estudios de amplificación sísmica podrán realizarse con un modelo mono-dimensional. El modelo deberá ser capaz de transmitir componentes de hasta 25 Hertz sin filtrar significativamente la señal.

e) Documentación El estudio deberá ser documentado mediante un informe que contendrá, como mínimo, lo siguiente:

 Base de datos de eventos sísmicos utilizada para el estudio.

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

6. ESTUDIOS DE TRÁFICO

a) Objetivo El estudio de tráfico es necesario para determinar las características geométricas y estructurales del puente. Para lo cual se deberá cuantificar, clasificar y determinar la demanda vehicular actual y proyectada.

b) Metodología.  Conteos y clasificación vehicular Los conteos o aforos vehiculares se realizaran en la vía que contiene o ubicará el puente, identificando una zona de influencia directa, donde se dispondrá la ubicación de estaciones (punto de aforo o conteo), estas estaciones deberán presentarse por el consultor o especialista mediante un plano y detallar los trabajos a realizarse en una memoria descriptiva.

El conteo y clasificación vehicular se realizara por cada sentido de circulación vial, la medición de conteo será por un periodo mínimo de siete (07) días consecutivos, durante las 24 horas del día.

El estudio de tráfico, deberá diferenciar el volumen determinado en; composición vehicular, direccionalidad (giros), por horas punta y valle, para vehículos y peatones.

 Análisis y consistencia de la información Esto se llevara a cabo comparando con estadísticas existentes a fin de obtener factores de corrección para cada estación.

 Tráfico actual Para el cálculo del IMDA (Índice Medio Diario Anual), los conteos obtenidos de campo (zona de influencia), deberán de corregirse en bases a los factores de corrección obtenidos del análisis y consistencia de la información.

De acuerdo a la demanda actual determinada, se deberá estimar la demanda proyectada, con el fin de evaluar el horizonte del proyecto.

c) Documentación Los estudios de tráfico deberán ser documentados mediante un informe que contendrá como mínimo lo siguiente:

 Generalidades.  Objetivo.  Antecedentes.  Área de influencia del estudio.  Metodología general.  Descripción de los trabajos realizados.

FACULTAD DE INGENIERÍA CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

 Plano ubicando las estaciones de control.  Factores de corrección estacional. o Índice medio diario anual (I.M.D.A) por estación y sentido.  Proyección del tráfico actual.  Conclusiones y recomendaciones.  Anexos

7. ESTUDIOS COMPLEMENTARIOS

a) Objetivos Realizar coordinaciones con entidades públicas, entidades del sector privado y con terceros a fin de cumplir con todo lo estipulado en los términos de referencia.

b) Alcances Los estudios se refieren a aquellos trabajos que son complementarios a los estudios básicos, como son las instalaciones eléctricas, instalaciones sanitarias, señalización, coordinaciones con terceros y cualquier otro que sea necesario para el proyecto.

En lo que se refiere a instalaciones eléctricas, la factibilidad del servicio, así como su punto de aplicación, y en lo que se refiere a Instalaciones Sanitarias, la verificación y posibles influencias de las redes existentes de agua y/o desagüe serán coordinadas con los organismos encargados de los servicios de electricidad y saneamiento respectivamente.

La señalización deberá estar de acuerdo con las necesidades del puente y accesos y en concordancia con el Manual de Dispositivos de Control del Tránsito Automotor para Calles y Carreteras vigente. Cualquier imprevisto o problema deberá ser coordinado con la autoridad competente.

c) Documentación Se deberá documentar mediante un informe detallado de todas las coordinaciones efectuadas. Este informe deberá incluir por lo menos:

 Documentos que iniciaron las coordinaciones y sus respectivas respuestas.  El informe deberá contener puntos más importantes de las coordinaciones, indicando fechas, nombres y direcciones o teléfono de los responsables de dichas coordinaciones.  Planos y/o esquemas que se requieran.  Conclusiones y recomendaciones.  Entre otros.
