Antonio Cobos Hidalga
Septiembre 2012

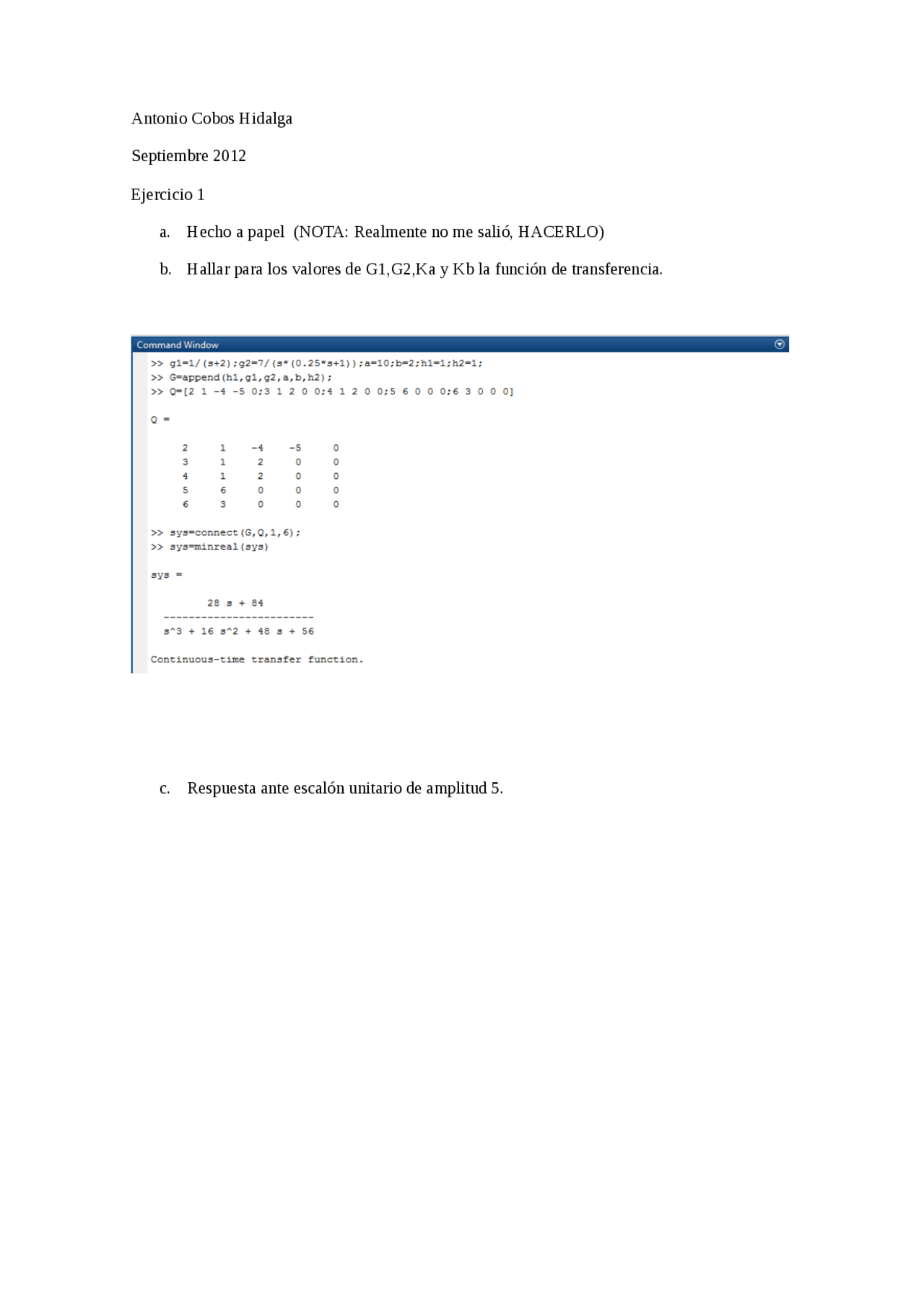

Ejercicio 1
a. Hecho a papel (NOTA: Realmente no me salió, HACERLO)
b. Hallar para los valores de G1,G2,Ka y Kb la función de transferencia.
c. Respuesta ante escalón unitario de amplitud 5.
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
examen automatica sept 2012, Exámenes de Automatización Industrial
convocatoria 2012 examen resuelto UMA
Tipo: Exámenes
2018/2019
1 / 4
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga examen automatica sept 2012 y más Exámenes en PDF de Automatización Industrial solo en Docsity!
Antonio Cobos Hidalga
Septiembre 2012
Ejercicio 1
a. Hecho a papel (NOTA: Realmente no me salió, HACERLO)
b. Hallar para los valores de G1,G2,Ka y Kb la función de transferencia.
c. Respuesta ante escalón unitario de amplitud 5.
Ejercicio 2
a. Tiempo de pico menor que pi segundos
Tras intentar ajustar el compensador, el mapa de polos y zeros y demás… Se puede comprobar que o el programa, o la propia función de transferencia no admite un tiempo de pico igual a Pi segundos.
Se puede ajustar el compensador para intentar lograrlo, pero se puede observar que siempre se queda el Tp como >=3 seg o >= 4 seg. Por tanto, para esta condición adoptaremos la postura de que no es posible para ningún valor de K obtener un tiempo de pico menor o igual que Pi segundos.
b. Sobre oscilación menor o igual que 20%
Para esto nos situamos en el mapa de polos y zeros. Seleccionamos design requirements y después percent overshot. Ponemos 20, y aparece una limitación en amarillo. Llevamos el punto rosa hasta ese límite y vemos cuanto sería el valor del controlador proporcional.
No es posible para ningún valor de k un margen de ganancia >= que 6 dB ya que el sistema en bucle abierto contiene un integrador y empieza en -90º. Esto quiere decir que se localiza una asíntota en -180º, luego no existirá margen de ganancia.
e. Margen de fase >= 50º
Para esto debemos modificar el margen de polos hasta que efectivamente consigamos un margen de fase mayor o igual que 50º. En nuestro caso lo hemos modificado y el resultado es:
Para un valor de K<= 1,83 el margen de fase es menor o igual que 50º.
CONTRASTE:
Debido a la incompatibilidad o inexistencia de los valores de k para las condiciones pedidas, el sistema es inviable.
