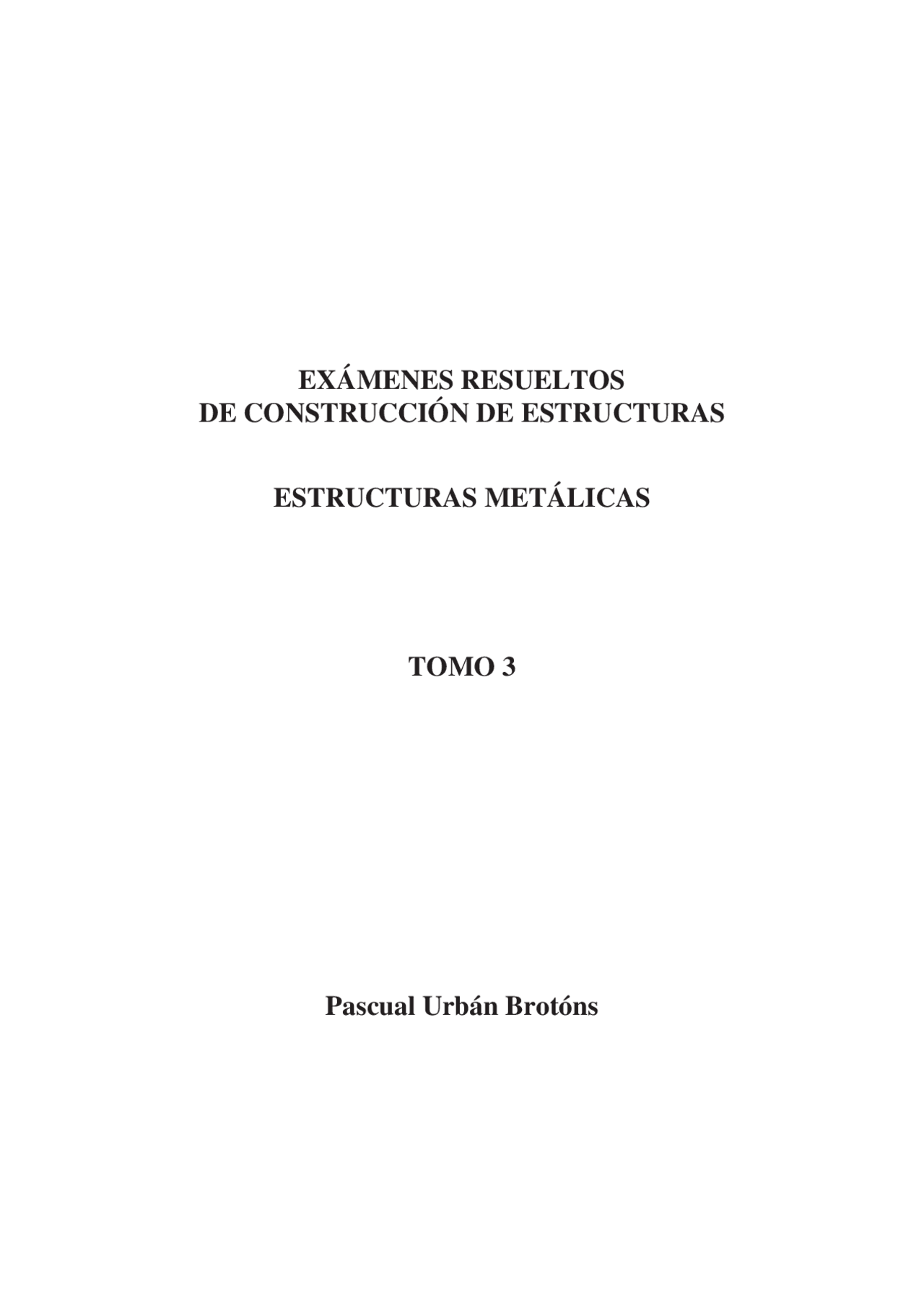

EXÁMENES RESUELTOS

DE CONSTRUCCIÓN DE ESTRUCTURAS

ESTRUCTURAS METÁLICAS

TOMO 3

Pascual Urbán Brotóns

Título: Exámenes resueltos de construcción de estructuras. Estructuras metálicas. Vol III

Autores: © Pascual Urbán Brotóns Daniel Sánchez Valcárcel Victoria Eugenia García Vera

ISBN: 978-84-8454-865- Depósito legal: A-

Edita: Editorial Club Universitario. Telf.: 96 567 61 33 C/. Cottolengo, 25. San Vicente (Alicante) www.ecu.fm

Printed in Spain Imprime: Imprenta Gamma. Telf.: 965 67 19 87 C/. Cottolengo, 25. San Vicente (Alicante) www.gamma.fm [email protected]

Reservados todos los derechos. Ni la totalidad ni parte de este libro puede reproducirse o transmitirse por ningún procedimiento electrónico o mecánico, incluyendo fotocopia, grabación magnética o cualquier almacenamiento de información o sistema de reproducción, sin permiso previo y por escrito de los titulares del Copyright.

Exámenes resueltos de construcción de estructuras 5

INTRODUCCIÓN

EL objetivo fundamental que se pretende alcanzar con esta publicación de exámenes resueltos, es proporcionar material de trabajo a aquellos estudiantes que tengan inquietud por ampliar sus conocimientos y adquirir una mayor preparación para afrontar con éxito sus estudios. La disposición de los exámenes y prácticas resueltos se ha estructurado colocando inicialmente los enunciados de cada uno de ellos y en páginas siguientes la resolución de todos los detalles constructivos y cuestiones solicitadas. Posiblemente algún detalle constructivo pueda parecer similar al de otros exámenes. Pese a ello se mantiene el mismo examen porque cada detalle no se puede estudiar y resolver como un elemento aislado, sino que hay que contemplarlo vinculado al resto de la estructura, analizando cargas y disposición de los restantes elementos estructurales que influyen sobre el mismo. Son enfoques diferentes y contienen matices distintos sobre la misma cuestión. Todo ello siempre desde el punto de vista constructivo, independientemente de los cálculos y dimensiones. Esta publicación forma parte de un amplio trabajo concebido especialmente para los estudiantes de Arquitectura Técnica, Ingenierías y otros estudios vinculados a la Construcción de Edificios. Está estructurado en 4 volúmenes: Tomo 1.- Estructuras de hormigón armado: cimentación, muros, pilares y jácenas, uniones, según de normativa vigente. Tomo 2.- Forjados unidireccionales de viguetas de hormigón, forjados reticulares y de chapa nervada colaborante. Tomo 3.- Estructuras metálicas en edificios y naves. Uniones. Tomo 4.- Escaleras. En la resolución de los detalles se han contemplado las Instrucciones EHE, EFHE, NCSE-02 y CTE. Quiero expresar mi sincero agradecimiento a todas las personas que han colaborado en la informatización de los dibujos. Finalizo con la esperanza de que este trabajo pueda serle útil a los estudiantes y estudiosos interesados en el atractivo campo del conocimiento técnico. Gracias a todos.

Alicante, Mayo de 2009 El Autor PASCUAL URBÁN BROTÓNS

8 Pascual Urbán Brotóns

12 Pascual Urbán Brotóns

14 Pascual Urbán Brotóns

Exámenes resueltos de construcción de estructuras 17

EXAMEN FINAL DE CONSTRUCCIÓN DE ESTRUCTURAS METÁLICAS

Julio 1988

La nave del esquema tiene 21 m de luz y 10 m de altura y se ejecuta con Ia estructura metálica formada por:

PILARES: formados por 2 IPN 500, separados 12 cms unidos con presillas de 220 x 100 x 10 mm, separados 40 cms, colocados en el sentido de Ia máxima inercia.

VIGA DE CELOSIA TIPO PRATT: formada por:

Cordón superior e inferior: 2 UPN 120 Barras intermedias (montantes y diagonales) formadas por 2L 80 x 80 x 8 para las barras que trabajan compresión y por 2L 50 x 50 x 5 para aquellas que trabajan a tracción. Chapa o cartela de 15 mm de espesor Nexo de unión: soldadura Alto total de la viga = 1 m Separación (distancia) entre los ejes de los nudos horizontales = 1 m

CORREAS: formadas por IPN 140

SEPARACIÓN ENTRE VIGAS DE CELOSIA: 5 metros

Otros datos: El ala del IPN 500 mide 185 mm de ancho El ala del UPN 120 mide 55 mm de ancho

EN GENERAL: NUDOS RÍGIDOS

SE PIDE:

Primero: dibujar la viga Pratt Segundo: detalle constructivo de la unión de la viga de celosía inferior con el pilar de la izquierda. Tercero: detalle constructivo del 4° nudo del cordón superior de la viga de celosía (empezando a contar desde la izquierda)

18 Pascual Urbán Brotóns

20 Pascual Urbán Brotóns

Exámenes resueltos de construcción de estructuras 21

EXAMEN PARCIAL DE CONSTRUCCIÓN DE ESTRUCTURAS METÁLICAS

SEPTIEMBRE 1.

El solar adjunto mide 18m de fachada a calle y 18 m de profundidad, teniendo Ia fachada orientada al Sur, para NAVE INDUSTRIAL. Estructura metálica en diente de sierra, con lucernarios, sin pilares centrales, estando formada Ia estructura por vigas de celosía principales tipo Howe soldadas a los soportes metálicos, vigas de celosía secundarias inclinadas soldadas a las vigas Howe, etc..., con las siguientes características:

Soportes metálicos de 8,50 m de altura formados por 2UPN 220 empresillados, separados 12 cm.

Viga de celosia principal tipo Howe de 1,80 m de altura, construida con perfiles 2UPN 80 en cordón superior e inferior y por 2L 80 x 80 x 8 para montantes y diagonales; todo ello unido a tope con soldadura. Separación entre vigas Howe = 6 m aproximadamente.

Vigas de celosía secundarias formada por perfiles tubulares redondos huecos de diámetro 60 mm, soldados a tope, siendo el alto total de estas vigas de 60 cm y la separación entre ellas de 3 m aproximadamente.

Correas de cubierta formadas por perfiles en z, separados 1,14 m aproximadamente.

Resto de datos a criterio del alumno.

Se pide.

Colocarle la estructura metálica indicada y efectuar todos los detalles constructivos necesarios para definirla.

Mínimo:

• Una planta con el esquema estructural completo.
• Un alzado-sección lateral de la estructura.
• Detalles de los enlaces de una viga de celosía secundaria con las dos vigas de celosía principales Howe.
