GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
GOBIERNO REGIONAL DE TUMBES
GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL
URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES,
DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES -
TUMBES”

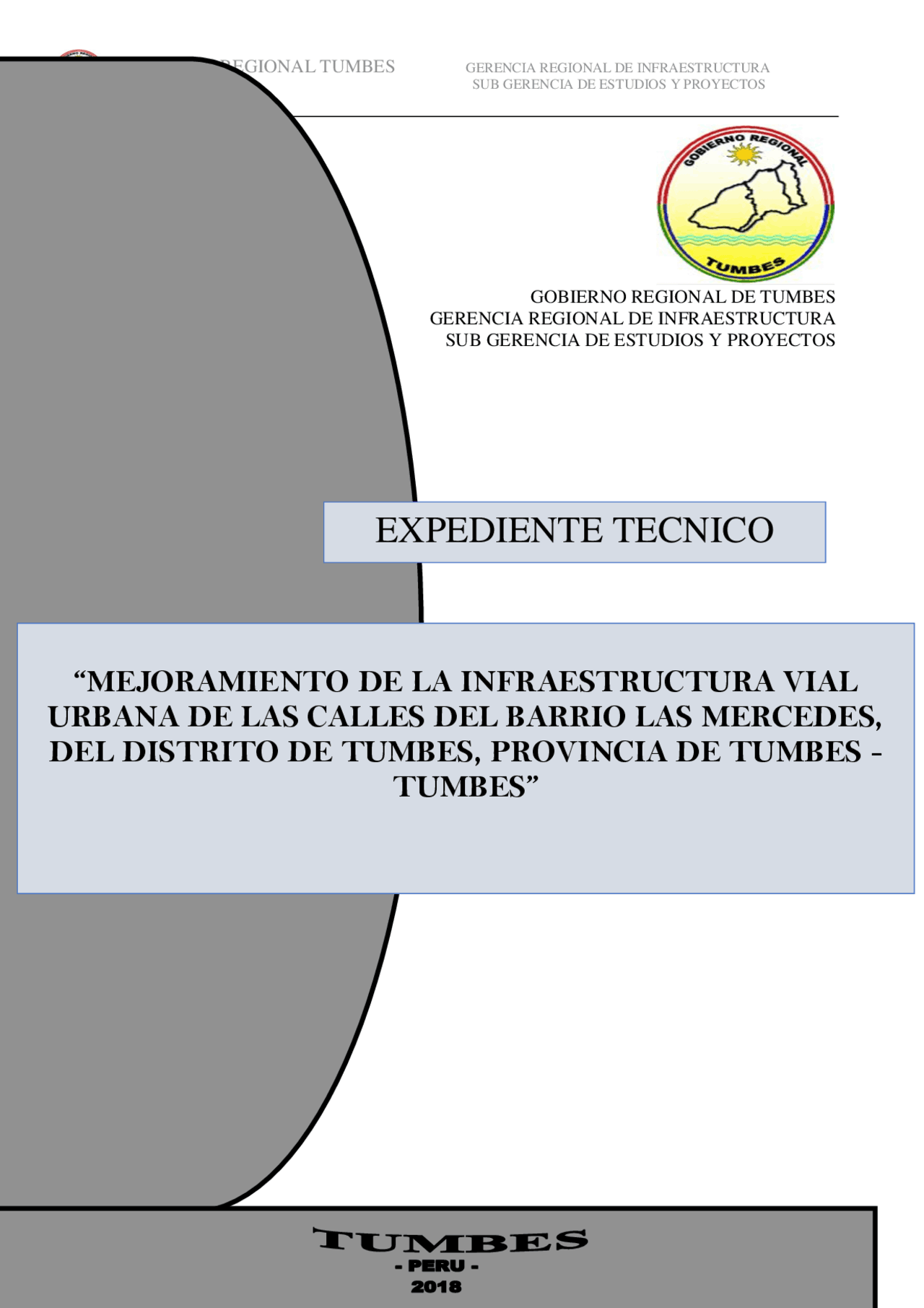

EXPEDIENTE TECNICO
GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
02.00.- MEMORIA DESCRIPTIVA
PROYECTO : “MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS
CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE
TUMBES - TUMBES”
UBICACIÓN: Departamento : Tumbes
Provincia : Tumbes
Distrito : Tumbes
2.01.- ANTECEDENTES Y JUSTIFICACIÓN:
- La infraestructura vial de las calles del barrio LAS MERCEDES se encuentran en
pésimas condiciones, teniendo en cuenta que estos accesos son la principal vía de
traslado de la población cuyas viviendas se encuentran ubicadas en la zona es por
ello que urge la intervención adecuada por parte de las entidades públicas.
- Debido a la topografía de la Zona y a las viviendas existentes es que también se
tienen que considerar en el presente expediente la construcción de Muros de
Contención los mismos que aportaran a dar estabilidad a las viviendas ya construidas.
- En la actualidad en la zona existe un proyecto que agua potable y alcantarillado el
cual que se encuentra para ejecución de SALDO DE OBRA el mismo que tendría que
ser ejecutado anterior al presente proyecto considerando adecuados criterios de
diseño y así poder erradicar la problemática que tienen los pobladores en referencia
a esta puntual tema.
- Es por ello que en el presente proyecto se considera la construcción del pavimento
rígido, veredas áreas verdes y muros de contención
2.02.- Objetivos:
- Mejorar la transitabilidad vial y peatonal de los pobladores de las calles del barrio
Las Mercedes.
- Mantener la infraestructura vial en buenas condiciones para beneficio de la
población.
- Evitar la intransitabilidad de las personas y vehículos en épocas de precipitaciones
pluviales.
- Generar trabajo temporal.
- En general mejorar la calidad de vida de la población beneficiaria.
2.03.- Metas
GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
ESPECIFICACIONES TÉCNICAS
SECCIÓN 01:
GENERALIDADES:
GENERALIDADES
Estas Especificaciones tienen la función de prevenir y disminuir las probables controversias que se generan en la administración de los Contratos y estimular una alta calidad de trabajo. Para lograr esto se enfatiza un aspecto importante que radica en el hecho de incentivar el auto control de calidad de la obra vial por su propio ejecutor, es decir que el propio contratista en forma directa garantice un grado de calidad en la ejecución del trabajo y por tanto de los materiales, equipos y el personal que interviene en cada una de las partidas de trabajo que conforman una obra de acuerdo al proyecto, términos de referencia, bases de licitación, especificaciones generales y especiales. La Supervisión tendrá la función de efectuar el Control de Calidad de la Obra para lo cual contará con los elementos técnico - logísticos que requiera el Proyecto.
Un avance en las presentes Especificaciones es haber considerado el factor humano y su entorno bio-socio-cultural como elementos presentes y vitales en todo el proceso de ejecución de las obras viales, lo que implica visualizarlos como elementos actuantes y a su vez como niveles de manifestación de los impactos sociales y ambientales, tanto durante como a posteriori de la obra. Por lo cual a través de las especificaciones se apunta a observar una normatividad general que permita dar seguimiento y ejercer un nivel de control para la preservación de los ecosistemas y la calidad de vida de la población.
01.01 Las Especificaciones Generales dentro del Contrato de Ejecución de Obra
Este volumen contiene especificaciones generales para la ejecución de partidas de trabajo que son aplicables a contratos del Ministerio de Transportes, Comunicaciones, Vivienda y Construcción del Perú, pero puede también ser utilizado por otros organismos gubernamentales o privados que promueven proyectos y construcción de carreteras.
Cuando sea incluido en un Contrato, formará parte del Expediente Técnico y compromete a las partes que lo suscriben.
Para simplicidad el volumen será denominado “EG-2013” indicándose de este modo a las Especificaciones Generales para Construcción de Carreteras actualizadas al presente año.
Las Especificaciones Generales deben ser actualizadas periódicamente mediante revisiones, adiciones o complementos a su contenido, para lo que se efectuará la respectiva indicación del año en la que determinada sección o capítulo fue actualizado. De esta forma un solo volumen de Especificaciones Generales (original o actualizado) formará parte del Contrato.
01.02 Especificaciones Especiales
Cuando en un determinado proyecto se requiera especificaciones nuevas concordantes con el Estudio o que amplíen, complementen o reemplacen a las Especificaciones Generales, el autor del Proyecto deberá emitir las Especificaciones Especiales cuyo volumen será denominado “EE” que serán generadas para ese proyecto específico y solo será aplicable para su ejecución y compromete a las partes que lo suscriben.
GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
Las EE concluyen su vigencia con la extinción del Contrato.
Las EE al formar parte del Proyecto, forma también parte del Expediente Técnico.
GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
Contratista. De hacerse necesario que el Supervisor verifique la calidad de los materiales de una parte del trabajo, debido a que las pruebas del Contratista sean declaradas inválidas, el costo total de realizar dichas pruebas será de cargo del Contratista.
02.03 Almacenamiento de Materiales
Los materiales tienen que ser almacenados de manera que se asegure la conservación de su calidad para la obra. Los materiales aun cuando hayan sido aprobados antes de ser almacenados, pueden ser inspeccionados, cuantas veces sean necesarias, antes de que se utilicen en la obra. Los materiales almacenados tienen que ser localizados de modo que se facilite su rápida inspección. Cualquier espacio adicional que se necesite para tales fines tiene que ser provisto por el Contratista sin costo alguno para el GRT.
En el almacenamiento de los materiales es responsabilidad del Contratista garantizar medidas mínimas de seguridad a fin de evitar accidentes que afecten físicamente a los trabajadores y personas que circulen en la obra. Será responsabilidad del Supervisor la verificación del cumplimiento de las mismas. Considerar que:
(1) Los materiales sean almacenados fuera del área de tránsito peatonal y de traslado de maquinarias y equipos.
(2) Los materiales no sean apilados contra tabiques y paredes sin comprobar la suficiente resistencia para soportar la presión. Se recomienda una distancia mínima de medio metro (0,50 m) entre el tabique o pared y las pilas de material.
(3) Las barras, tubos, maderas, etc., se almacenen en casilleros para facilitar su manipuleo y así no causar lesiones físicas al personal.
(4) Cuando se trate de materiales pesados como tuberías, barras de gran diámetro, tambores, etc., se arrumen en camadas debidamente esparcidas y acuñadas para evitar su deslizamiento y facilitar su manipuleo.
(5) En el almacenamiento de los materiales que por su naturaleza química o su estado físico presenten características propias de riesgo se planifique y adopten las medidas preventivas respectivas según las especificaciones técnicas dadas por el productor o en su defecto por un personal competente en la materia.
(6) Las medidas preventivas así como las indicaciones de manipulación, transporte y almacenamiento de los materiales de riesgo sean informadas a los trabajadores mediante carteles estratégicamente ubicados en la zona de almacenamiento.
(7) El acceso a los depósitos de almacenamiento esté permitido sólo a las personas autorizadas y en el caso de acceso a depósitos de materiales de riesgo las personas autorizadas deberán estar debidamente capacitadas en las medidas de seguridad a seguir y así mismo contar con la protección adecuada requerida según las especificaciones propias de los materiales en mención.
Todas las áreas de almacenamiento temporal e instalaciones de las plantas tienen que ser restauradas a su estado original por el Contratista según las Normas contenidas en los Manuales y Reglamentos de Medio Ambiente.
GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
02.04 Transporte de los Materiales
Todos los materiales transportados a obra o generado durante el proceso constructivo tienen que ser manejados en tal forma que conserven su calidad para el trabajo. Los agregados tienen que ser transportados del lugar de almacenaje o de producción hasta la obra en vehículos cubiertos y asegurados a la carrocería, de tal modo que eviten la pérdida o segregación de los materiales después de haber sido medidos y cargados. El transporte de los materiales debe sujetarse a las medidas de seguridad según las normas vigentes y deben estar bajo responsabilidad de personas competentes y autorizadas. Los medios empleados para el transporte de materiales deben ser adecuados a la naturaleza, tamaño, peso, frecuencia de manejo del material y distancia de traslado para evitar lesiones físicas en el personal encargado del traslado de los materiales y reducir el riesgo de accidentes durante el proceso de traslado.
Los equipos y vehículos de transporte de materiales deberán ser operados por personal autorizado y debidamente capacitado para ello.
Antes de ingresar a vías pavimentadas se deberán limpiar los neumáticos de los vehículos. Cualquier daño producido por los vehículos de obra en las vías por donde transitan deberá ser corregido por el Contratista a su costo.
02.05 Material Provisto por la entidad contratante
Cualquier material proporcionado por la Entidad Contratante será entregado o puesto a disposición del Contratista en los almacenes y lugares que la Entidad Contratante indique. El costo del transporte a obra, manejo y la colocación de todos esos materiales después de entregados al Contratista se considerarán incluidos en el precio del contrato para la partida correspondiente a su uso. El Contratista será responsable de todo el material que le sea entregado. En caso de daños que puedan ocurrir después de dicha entrega se efectuarán las deducciones correspondientes y el contratista asumirá las reparaciones y reemplazos que fueran necesarios así como por cualquier demora que pueda ocurrir.
02.06 Inspección en las fuentes de producción
El Supervisor puede llevar a cabo la inspección de materiales en la fuente de origen.
Las plantas de producción serán inspeccionadas periódicamente para comprobar su cumplimiento con métodos especificados y se pueden obtener muestras de material para ensayos de laboratorio para comprobar su cumplimiento con los requisitos de calidad del material.
Esta puede ser la base de aceptación de lotes fabricados en cuanto a la calidad. En caso de que la inspección se efectúe en la planta, el Supervisor tiene que tener la cooperación y ayuda del Contratista y del productor de los materiales y contar con libre acceso a ella.
En las plantas de producción de agregados, bases granulares, mezclas asfálticas, concretos portland, dosificadoras y cualquier otra instalación en obra, el Supervisor tiene que tener libre acceso en todo momento, así como en los laboratorios de control de calidad.
02.07 Uso de Materiales encontrados en Ejecución de la Obra
Excepto cuando se especifique de otra forma, todos los materiales adecuados que sean encontrados en la excavación, tales como piedra, grava o arena, deberán ser utilizados en la construcción de terraplenes o para otros propósitos según se haya establecido en el contrato o
GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
SECCIÓN 03:
CONTROL DE CALIDAD
Descripción
03.01 Generalidades
En esta sección se muestran en forma general, los distintos aspectos que deberá tener en cuenta el Supervisor para realizar el Control de Calidad de la obra, entendiendo el concepto como una manera directa de garantizar la calidad del producto construido. Asimismo el Contratista hará efectivo el auto-control de las obras.
La Supervisión controlará y verificará los resultados obtenidos y tendrá la potestad, en el caso de dudas, de solicitar al Contratista la ejecución de ensayos especiales en un laboratorio independiente.
La responsabilidad por la calidad de la obra es única y exclusivamente del Contratista y la Supervisión. Cualquier revisión, inspección o comprobación que efectúe la Supervisión no exime al Contratista de su obligación sobre la calidad de la obra.
Requerimientos de Obra
03.02 Rutina de Trabajo
El Supervisor definirá los formatos de control para cada una de las actividades que se ejecutarán en el Proyecto.
Cada formato deberá contener la localización de la actividad controlada, referenciada tanto en progresiva como en capa, obra y distancia al eje. Deberá señalar el tipo de control realizado, si se toma muestra para verificación, etc.
Si el control se hace en el sitio, deberá realizarse la comparación con el parámetro respectivo. Realizada la comparación, el formato debe indicar si se acepta o rechaza la actividad evaluada. En el caso de rechazada la actividad por el grupo de calidad, se deberá enviar un formato que describa la actividad y la razón porque no fue aprobada, incluyendo la medida correctiva para remediar la anormalidad. También contendrá la verificación del nuevo control.
Todos los formatos deberán ser firmados por las personas que participaron en las evaluaciones, tanto de parte del Contratista como del Supervisor. El grupo de calidad de la Supervisión elaborará semanalmente un programa de ejecución de pruebas de control de calidad coordinadamente con el Contratista, coherente con el programa de construcción y las exigencias de éstas especificaciones, en el cual, se defina localización, tipo y número de pruebas. Con ésta información el Supervisor programará su personal para efectuar la auditoria a las pruebas respectivas.
Mensualmente y en los primeros cinco (5) días de cada mes, la Supervisión elaborará un Informe de Calidad, en el cual se consignen los resultados de las pruebas, la evaluación estadística, las medidas correctivas utilizadas y las conclusiones respectivas. El informe deberá ser analítico fundamentalmente, permitiendo conocer la evolución de la obra en el tiempo, en cuanto a calidad.
La Supervisión enviará el Informe conjuntamente con sus observaciones a la Entidad Contratante, en un tiempo no superior a los cinco (5) días después de la entrega por parte del Contratista.
GOBIERNO REGIONAL TUMBES GERENCIA REGIONAL DE INFRAESTRUCTURA
SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
Al terminar la obra, la Supervisión remitirá el Informe Final de Calidad, con sus comentarios y observaciones a la Entidad Contratante, en el cual muestre la evolución del Control durante todo el tiempo de ejecución. Se deberá hacer énfasis en la variación de los parámetros controlados. Se recomienda que los análisis vayan acompañados de gráficos en función del tiempo y la progresiva. Incluirá también la información estadística del conjunto y el archivo general de los controles y cálculos efectuados.
La Supervisión revisará el Informe enviado por el Contratista y con su aprobación, comentarios y observaciones, lo remitirá a la Entidad Contratante.
03.03 Evaluación Estadística de los Ensayos, Pruebas y Materiales para su aceptación
En esta sección se describe el procedimiento de evaluación estadística para los ensayos, pruebas y materiales, que de acuerdo con esta especificación, requieran que se les tome muestras y/o se hagan pruebas con el fin de ser aceptados.
Para cada actividad y en su respectiva especificación se establecen los parámetros para los aspectos que se definen a continuación:
(a) Sector de Control
Corresponde a la extensión, área o volumen que debe ser evaluada mediante una prueba de campo y/o laboratorio. Para cada lote o tramo de prueba se tomarán como mínimo cinco (5) muestras, los cuales serán evaluados estadísticamente.
(b) Nivel de Calidad
Calificación del grado de exigencia que debe aplicarse dependiendo de la importancia de la actividad evaluada. Para esta especificación se han determinado dos categorías:
· Categoría 1. Exigencia alta. · Categoría 2. Exigencia normal.
(c) Tolerancia
Rango normalmente permitido por encima o por debajo del valor especificado o del determinado en un diseño de laboratorio. El valor del límite superior aceptado (LSA) es igual al valor especificado más la tolerancia.
El valor del límite inferior aceptado (LIA) es igual al valor especificado menos la tolerancia. d) Sitio de Muestreo
Lugar donde se deben tomar las muestras para ser ensayadas en laboratorio, o donde se debe verificar la calidad en campo. Estos sitios se determinarán mediante un proceso aleatorio, cuya metodología se expone en el Anexo N° 1, u otro aprobado por la Supervisión en el sector de control.
03.04 Cálculo Estadístico
Para evaluar estadísticamente la calidad de la información recolectada para cada prueba, se seguirá la siguiente rutina:
GOBIERNO REGIONAL TUMBES
GERENCIA REGIONAL DE INFRAESTRUCTURA SUB GERENCIA DE ESTUDIOS Y PROYECTOS
Porcentaje de Trabajo Estimado por fuera de los Límites de la Especificación Porcentajes estimados por Fuera de limites de la Especificación (Ps y/o Pi)
n=67ª n=
GOBIERNO REGIONAL TUMBES
GERENCIA REGIONAL DE INFRAESTRUCTURA SUB GERENCIA DE ESTUDIOS Y PROYECTOS “MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
Porcentajes estimados por Fuera de límites de la Especificación (Ps y/o Pi) Índice de Calidad Superior ICS o índice de Calidad Inferior ICI n=67ª n= 35 36 37 38 39 41 42 43 44 46 47 48 49
- Tabla N° 03- “MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
- n=5 n=6 n=7 n=8 n=9 N=10ª n=11 n=12ª n=14 n=15ª n=17 n=18ª n=22 n=23ª n=29 n=30ª n=42 n=43ª n= Índice de Calidad Superior ICS o indice de Calidad Inferior ICI
- 2. - 2. - 1. - 1. - 1. - 1. - 2. - 2. - 1. - 1. - 1. - 1. - 2. - 2. - 1. - 1. - 1. - 1. - 2. - 2. - 1. - 1. - 1. - 1. - 2. - 2. - 1. - 1. - 1. - 1. - 2. - 2. - 1. - 1. - 1. - 1. - 2. - 2. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 1. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. -. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - n= N=5 n=6 n=7 n=8 n=9 n=10ª - n= n=12ª - n= n=15ª - n= n=18ª - n= n=23ª - n= n=30ª - n= n=43ª - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0.1 - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0. - 0.
GOBIERNO REGIONAL TUMBES
GERENCIA REGIONAL DE INFRAESTRUCTURA SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
Tabla Nº 03- Determinación de Aceptabilidad y Rechazo
GOBIERNO REGIONAL TUMBES
GERENCIA REGIONAL DE INFRAESTRUCTURA SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
03.05 Seguimiento de Calidad
Para actividades como construcción de bases, sub-bases, concretos asfálticos y concretos portland entre otras, se recomienda, realizar un seguimiento de la calidad en el tiempo, Para efectuar lo anterior se usará el método de la media móvil con sus gráficos de control respectivos, como se indica a continuación.
Este procedimiento les indicará al Contratista y Supervisor la homogeneidad del material producido y le permitirá realizar las correcciones respectivas.
03.06 Resultado de Prueba
Corresponde al promedio de los ensayos realizados sobre las muestra tomadas para evaluar un sector de control, Cada prueba debe estar definido, por lo menos, por cinco (5) muestras,
03.07 Media Móvil
Para esta especificación, media móvil corresponderá al promedio aritmético de cinco (5) resultados de prueba consecutivas: los cuatro (4) últimos resultados del parámetro evaluado y aceptado más el resultado cuya aceptación se haya considerado.
03.08 Zona de Alerta
Zona que se encuentra entre el valor especificado y los límites aceptados, bien sea superior o inferior (LSA o LIA), Deberán ser seleccionados por el Director de Calidad de la Supervisión.
03.09 Gráfico de Control
Para una observación rápida de la variación, se recomienda representar gráficamente el resultado en el tiempo y en la progresiva del parámetro evaluado, Al inicio de la obra y hasta el quinto sector de control, los resultados de la media móvil, se observarán con precaución,
Si por algún motivo se cambia de fórmula de trabajo, se iniciará una nueva media móvil.
03.10 Aceptación de los trabajos
La aceptación de los trabajos estará sujeta a las dos siguientes condiciones:
(a) Inspección Visual que será un aspecto para la aceptación de los trabajos ejecutados de acuerdo a la buena práctica del arte, experiencia del Supervisor y estándares de la industria,
GOBIERNO REGIONAL TUMBES
GERENCIA REGIONAL DE INFRAESTRUCTURA SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
SECCIÓN 04:
RELACIONES LEGALES Y RESPONSABILIDAD ANTE EL PÚBLICO
04.01 Descripción Para que exista un contrato de obra del cual se derivan las obligaciones legales, exige la concurrencia de requisitos como son: a) Que el contratista se obligue a ejecutar una obra o a la prestación de un servicio en beneficio de un tercero, b) Por un precio determinado, c) Asumiéndolo con libertad, autonomía técnica y directiva, d) A su vez empleando en ella sus propios medios y asumiendo los riesgos del negocio, tales como la pérdida o destrucción de los materiales, deficiencia de la obra o destrucción y e) Respondiendo por todos los salarios prestaciones e indemnizaciones de carácter laboral. Por su parte el beneficiario de la obra se obliga a pagar por el trabajo realizado por un precio determinado.
El Contratista tiene la responsabilidad de estar completamente informado de todas las leyes, normas, códigos, ordenanzas, reglamentos, órdenes y decretos de cuerpos o tribunales que tengan cualquier jurisdicción o autoridad, que en cualquier forma afecten el manejo de la obra. El Contratista observará y cumplirá en todo momento con dichas leyes, normas, códigos, ordenanzas, reglamentos, órdenes y decretos, debiendo dejar a salvo a la entidad contratante y a sus representantes contra cualquier juicio, reclamo o demanda por cualquier daño o perjuicio que ocasione cualquier persona o propiedad durante la ejecución de la obra por responsabilidad original o basada en la violación de cualquiera de tal normatividad.
Los daños que se ocasionen en redes de servicios públicos, restos arqueológicos o históricos, andenes, pavimentos, edificaciones, puentes, otras obras y demás estructuras vecinas a la vía, por causas imputables al Contratista debido a la operación de sus equipos, entre otras causas, serán reparados por su cuenta y a su costo.
Requerimientos de Construcción
04.02 Permisos y Licencias Las entidades públicas que tengan a su cargo la ejecución de obras viales, quedan exceptuados del pago por los derechos de extracción de materiales que acarrean y depositan las aguas en los álveos o cauce de los ríos que comprenden los minerales no metálicos que se utilizan con fines de construcción tales como limos, arcillas, arenas, grava, guijarros, cantos rodados, bloques o bolones, entre otros. En cuanto a la base legal sobre permisos de extracción de materiales de acarreo remitirse a la Ley Nº 28221 Ley que Regula el Derecho por Extracción de Materiales de los Álveos o Cauces de los Ríos por las Municipalidades. Los requisitos mínimos acorde a la Ley indicada son las siguientes: a) Tipo de material a extraerse y el volumen del mismo expresado en metros cúbicos.
GOBIERNO REGIONAL TUMBES
GERENCIA REGIONAL DE INFRAESTRUCTURA SUB GERENCIA DE ESTUDIOS Y PROYECTOS
“MEJORAMIENTO DE LA INFRAESTRUCTURA VIAL URBANA DE LAS CALLES DEL BARRIO LAS MERCEDES, DEL DISTRITO DE TUMBES, PROVINCIA DE TUMBES - TUMBES”
b) Cauce o zona de extracción así como puntos de acceso y salida del cauce, todo ello expresado en base a coordenadas UTM. c) Planos a escala 1/5000 en coordenadas UTM de los aspectos mencionados en el inciso anterior d) Ubicación de las instalaciones de clasificación y acopio si lo hubiere e) Sistemas de extracción y características de la maquinaria a ser utilizada f) Plazo de extracción solicitado.
04.03 Patentes y Regalías
El Contratista es el único responsable del uso y pago de regalías y cualquier costo relacionado con el uso de patentes, marcas registradas y derechos reservados ya sea de equipo, dispositivos, materiales, procedimientos u otros. En los precios contractuales deberá incluir estos costos, ya que el GRT no reconocerá ningún pago por estos conceptos.
04.04 Ruinas y Sitios Históricos En el caso de existencia de ruinas y sitios históricos se deberá tener en cuenta la normatividad sobre preservación del Patrimonio Arqueológico y Cultural contenido en la Ley 28296 “Ley General del Patrimonio Cultural de la Nación”, en la Ley N°27972 “Ley Orgánica de Municipalidades” en cuanto a la participación funcional de los gobiernos locales y Código Penal.
Los planos y documentos del Proyecto deberán detallar la existencia de restos arqueológicos registrados en la zona en que se ejecutarán las obras. Para ello el proyectista con el apoyo de un profesional arqueólogo deberá efectuar las verificaciones en los archivos del Instituto Nacional de Cultural (INC). En el caso de existencia de sitios de interés arqueológico, paleontológico, minas, asentamientos humanos antiguos o de época colonial, monumentos históricos, reliquias, fósiles u otros objetos de interés histórico, deberán ser consignados en el proyecto con su respectivo levantamiento topográfico y delimitación del área coordinada y autorizada por el INC. En estos casos el trazo de la vía no deberá afectar las áreas sí definidas.
Durante la ejecución de las obras, se deberán seguir las siguientes estipulaciones:
(a) Si el proyecto ha consignado áreas de interés histórico, el Contratista asegurará la presencia de un Profesional Arqueólogo quien tendrá a su cargo el monitoreo de las actividades de preservación y tratamiento del Área Cultural a que hubiere lugar en la etapa constructiva, hasta el término de la obra de la carretera. Dicho profesional preparará los informes sobre el desarrollo de su actividad para conocimiento del Contratista y el Supervisor, quienes a su vez alcanzarán el informe al GRT con copia al Instituto Nacional de Cultura (INC).
(b) Si durante la ejecución de obras se encuentran ruinas o sitios de carácter histórico no detectados previamente y no incluidos en los archivos del INC, el Contratista deberá suspender de inmediato los trabajos en el área del hallazgo, notificando a la Supervisión, quien comunicará tal hecho al GRT para las coordinaciones y acciones con el INC. Este hecho no impedirá que se pueda suministrar un equipo permanente
