Fase 5 - Desarrollar componente práctico.pdf
Tipo: Apuntes
1 / 15
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

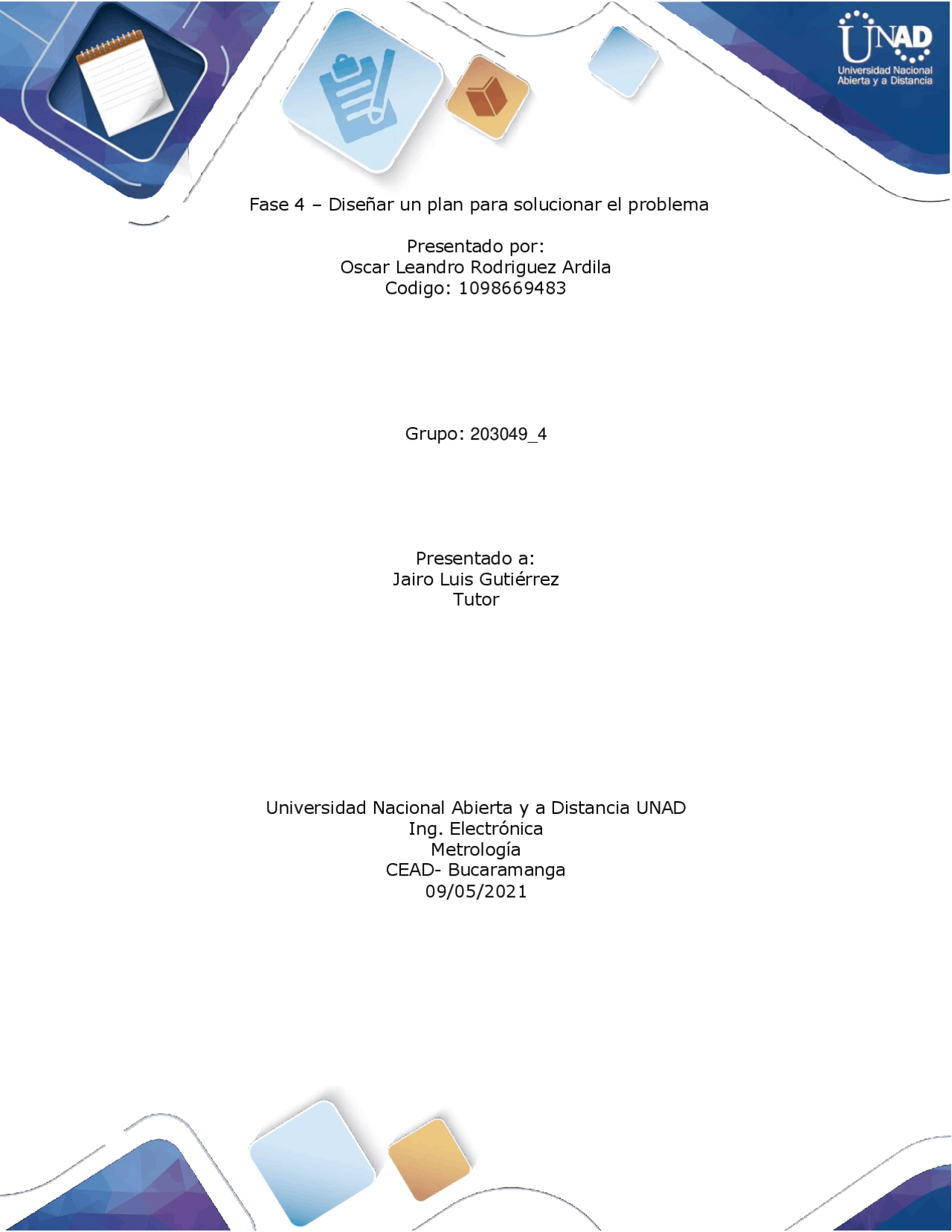

Fase 4 – Diseñar un plan para solucionar el problema
Presentado por: Oscar Leandro Rodriguez Ardila Codigo: 1098669483
Grupo: 203049 _
Presentado a: Jairo Luis Gutiérrez Tutor
Universidad Nacional Abierta y a Distancia UNAD Ing. Electrónica Metrología CEAD- Bucaramanga 09 /0 5 /
se basa en un tornillo micrométrico que sirve para valorar el tamaño de un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de milímetro (0,01 mm y 0,001 mm, respectivamente)
Micrómetro análogo
distancias paralelas exteriores o diámetros
0,01 mm y 0,001 mm, Centsimas y milisimas de milimetro
0-25 mm, 25-50 mm, 50-75 mm
± 2μm
Componente electró mecanico para medir distancias
Telemetro Bosh Digital Laser
Longuitud lineal Cm,m. 0-30 m ± 2mm
Componente electrónico mediante laser puede medir distancias grandes
Flexometro digital
Longuitud lineal
Cm,m. 0-5m ± 4mm
imagen Breve descripcion
Flexometro
Longuitud lineal
Cm,m,mm, ft,pulg 0-5m ± 2mm
delgada cinta metálica flexible dividida en centímetros y milímetros que se enrolla dentro de una caja de plástico o metal
instrumento magnitud de medida
unidades de medida
Rango precision
Medidor de timpo por conexión eléctrica para medir el funcionamiento de componentes
Pinza amperimetrica
Corriente y voltaje
Amperios y voltios
Es una pinza que utiliza el efecto de la FEM inducida para medir la corriente que pasa atraves de un cable
Contador de tiempo industrial
Tiempo
Segundos, minutos y horas
24 horas
segundos
Termometro infrarojo Temperatura
Grados Celsius y Fahrenheit
menos 50 C a 300 C
1,5% o 1,5ºC
Utilizado para medir temperatura sin contacto con el material que se va a medir
Instrumento para medir temperaturas altas
Termopar temperatura
Grados Celsius y Fahrenheit
400 grados Celsius
± 1 grado celsius
Termometro para mediciones extremas utilizado en instrumentacion
Termómetro de vidrio (> grados)
temperatura Grados Celsius
400 grados Celsius
± 1 grado celsius
256km / 2000ns
± (0,8 m + intervalo de muestreo + 0,005% x distancia de prueba)
es un instrumento de fibra óptica que se emplea para la caracterización, la solución de problemas y el mantenimiento de redes de telecomunicaciones de fibra óptica.
ideal para capturar, visualizar, analizar y caracterizar la potencia de RF tanto en el dominio del tiempo como en el estadístico.
Medidor de potencia RF Frecuencia Hertz 4 kHz a 40 GHz
Se realizan trabajos de mantenimiento, reparaciones o proyectos con toda la calidad y precisión.
Medidor de aislamiento
resistencia de aislamiento
Ohmios 0 a 2000 MΩ
dgts
Es un instrumento para la medida del aislamiento eléctrico a una tensión eléctrica determinada por normas o por el fabricante del equipo que se va a probar con el megóhmetro
Voltimetro de precision
Voltaje Voltio 600 v ± 0,5 a 1,5 %
Luxometro Luminicencia
es un instrumento de medición que permite medir simple y rápidamente la iluminancia real y no subjetiva de un ambiente
Lux 0 a 20000 lux ±1,8 % H.r.
Para cada una de las variables que se presentan en la aplicación online converticious: temperatura, volumen, distancia peso, área, velocidad, tiempo, energía, ángulo, frecuencia, y presión, ingrese 2 datos de medición tomados en el Sistema Internacional y convertirlos a otro sistema de medida. (Adjuntar algunas capturas de pantalla del uso de la aplicación)
Para la medición de ángulos se usa un transportador, este instrumento no tiene cifras significativas.
Para medir el calibre usamos un pie de rey, este está en centímetros, la respuesta tiene 2 cifras significativas si se mide en centímetros y 1 si la respuesta es en milímetros
Media aritmética: Χ = 997 + 1002 + 991 + 999 + 1004 + 993 + 994 + 1004 + 990 + 1002 10 =^997.^6 𝑔𝑟
Desviación estándar: 𝑠 = √ ∑(𝑥−Χ)^2 𝑛− 1 s x x-Ⴟ (x-Ⴟ)^ café 997 -0,6 0, arroz 1002 4,4 19, azucar 991 -6,6 43, pasta 999 1,4 1, chocolate 1004 6,4 40, frijol 993 -4,6 21, lentejas 994 -3,6 12, leche en polvo
harina 990 -7,6 57, cereal 1002 4,4 19, 258,
Suma
Varianza: 𝑠^2 = ∑(𝑥−Χ)^2 𝑛− 1
Error promedio y porcentaje de error
Error promedio ∑^ |𝒙 𝒏− 𝚾||= 𝟒𝟔 𝟏𝟎 = 𝟒. 𝟔 Porcentaje de error: 𝒆𝒓𝒓𝒐𝒓 𝒑𝒓𝒐𝒎𝒆𝒅𝒊𝒐 𝚾 ∗^ 𝟏𝟎𝟎^ =^
𝟒.𝟔 𝟗𝟗𝟕.𝟔 ∗^ 𝟏𝟎𝟎^ =^ 𝟎.^ 𝟒𝟔𝟏𝟏%
x |x-Ⴟ| café 997 0, arroz 1002 4, azucar 991 6, pasta 999 1, chocolate 1004 6, frijol 993 4, lentejas 994 3, leche en polvo
harina 990 7, cereal 1002 4, 46 4, 0,
Suma Error Promedio porcentaje de error
