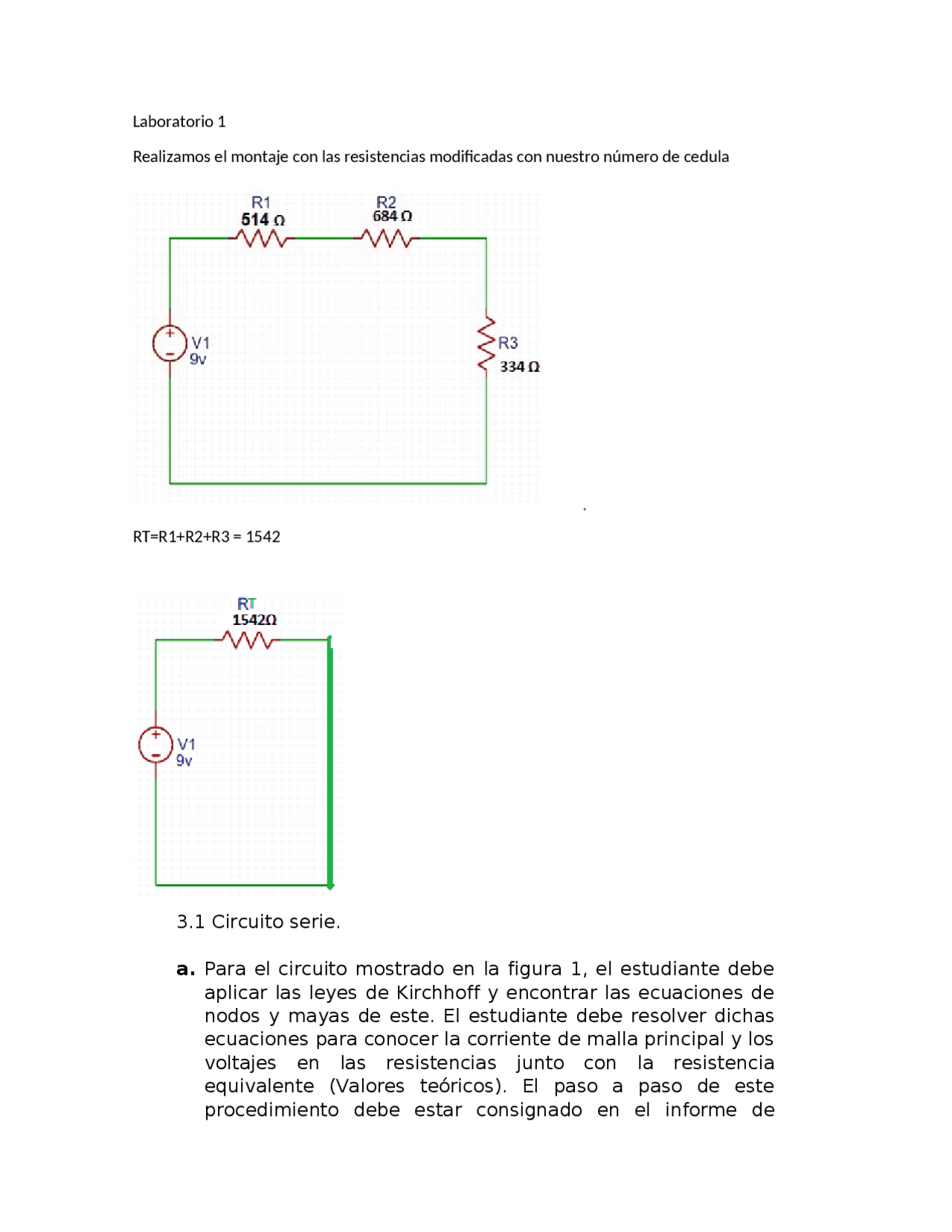

Laboratorio 1 Realizamos el montaje con las resistencias modificadas con nuestro número de cedula RT=R1+R2+R3 = 1542
3.1 Circuito serie.
a. Para el circuito mostrado en la figura 1, el estudiante debe
aplicar las leyes de Kirchhoff y encontrar las ecuaciones de
nodos y mayas de este. El estudiante debe resolver dichas
ecuaciones para conocer la corriente de malla principal y los
voltajes en las resistencias junto con la resistencia
equivalente (Valores teóricos). El paso a paso de este
procedimiento debe estar consignado en el informe de
laboratorio y los valores solicitados deben estar plasmados
en la tabla 2.
Iniciamos con la simulación, insertamos los componentes en el protoboard en el programa tinker cat. Luego ingresamos el generador con los datos de la guía en este caso nuestra amplitus es 10 ya que es 6 mas el numero de nuestra cedula en este caso seria 6 + 4 Luego Conecto el osciloscopio entre pin 1 y el pin 4, y Dibuj0 la señal obtenida.
El valor del condensador no hace cambios significativos dentro del circuito ¿Qué papel cumple el condensador en el circuito? -El papel que cumple el condensador es ayudar en los tiempos de carga y descarga de una señal controlada. ¿Qué diferencias existe entre Vpp, Vp y Vrms? El vpp es el valor pico a pico de una señal , mientras que vp lo entendemos como el valor pico es la altura de la señal; mientras que vrms es el valor eficaz en cuanto la velocidad o la señal , entonces decimos que es la calidad de la señal que se muestra de acuerdo a la velocidad -Calcule estos voltajes para 2 señales diferentes , y explique paso a paso como se obtienen a partir de la señal de salida del osciloscopio. Aplicamos ley de ohm -Seria; v=resistencia * corriente Corriente = v/resistencia 10/1 lo que nos da 10 mA -v=resistencia * corriente Corriente = v/resistencia 6/1 lo que nos da 6 mA Link del circuito: https://www.tinkercad.com/things/5nPIYUjiHsX-cool-snicket-jofo/editel? sharecode=Lb7ymQB_5SkVPJGwEe1PbXJTIXzH70UCsXb5TVBOBx 3.2 Aplicación de transistor BJT. Realizamos el montaje
a.El estudiante debe variar la foto resistencia de forma gradual y registrar el comportamiento de la carga(motor) evidenciando paso a paso el comportamiento del motor a diferentes valores de la resistencia (debe tener conectado un multímetro en el motor y la resistencia en todo momento para comparar los valores de voltaje y resistencia). Colocamos la foto celda en la luminosidad mínima y observamos que el motor gira lentamente y el valor de la resistencia es de 317 ohmios.
Ahora colocamos el multímetro al máximo y observamos que no hay cambios por lo que concluimos que la velocidad depende mas de la fotocelda. c. Preguntas de profundización Aplicación transistor ¿Qué papel cumple el transistor? En este circuito el transistor cumple el papel de amplificador ¿Qué papel cumple el diodo conectado al colector del transistor? El diodo se comporta como un interruptor al colector(Terminal) del transistor ¿Qué papel cumple el potenciómetro? Limitar el paso de la corriente eléctrica(Intensidad)provocando una caída de tensión en ellos al igual que en una resistencia. ¿Qué configuración de transistor utiliza? Usamos una configuración 0.7 voltios para el transistor Explique ¿qué es el estado de corte y saturación de un transitor BJT?. el estado de corte es cuando no hay circulación de electrones entre ninguno de las tres partes del transistor, y el estado de Saturación es el momento en el que el transistor deja de cumplir muchas de las normas y ecuaciones y se comporta básicamente como un «interruptor» controlador por corriente. Link de la simulación https://www.tinkercad.com/things/8D1lZWfGNgm-fantabulous-stantia/editel? sharecode=qvNSwhYJN4kR7NyGr-I7J-WrNI0tA9r6k6VF07a2TzY
