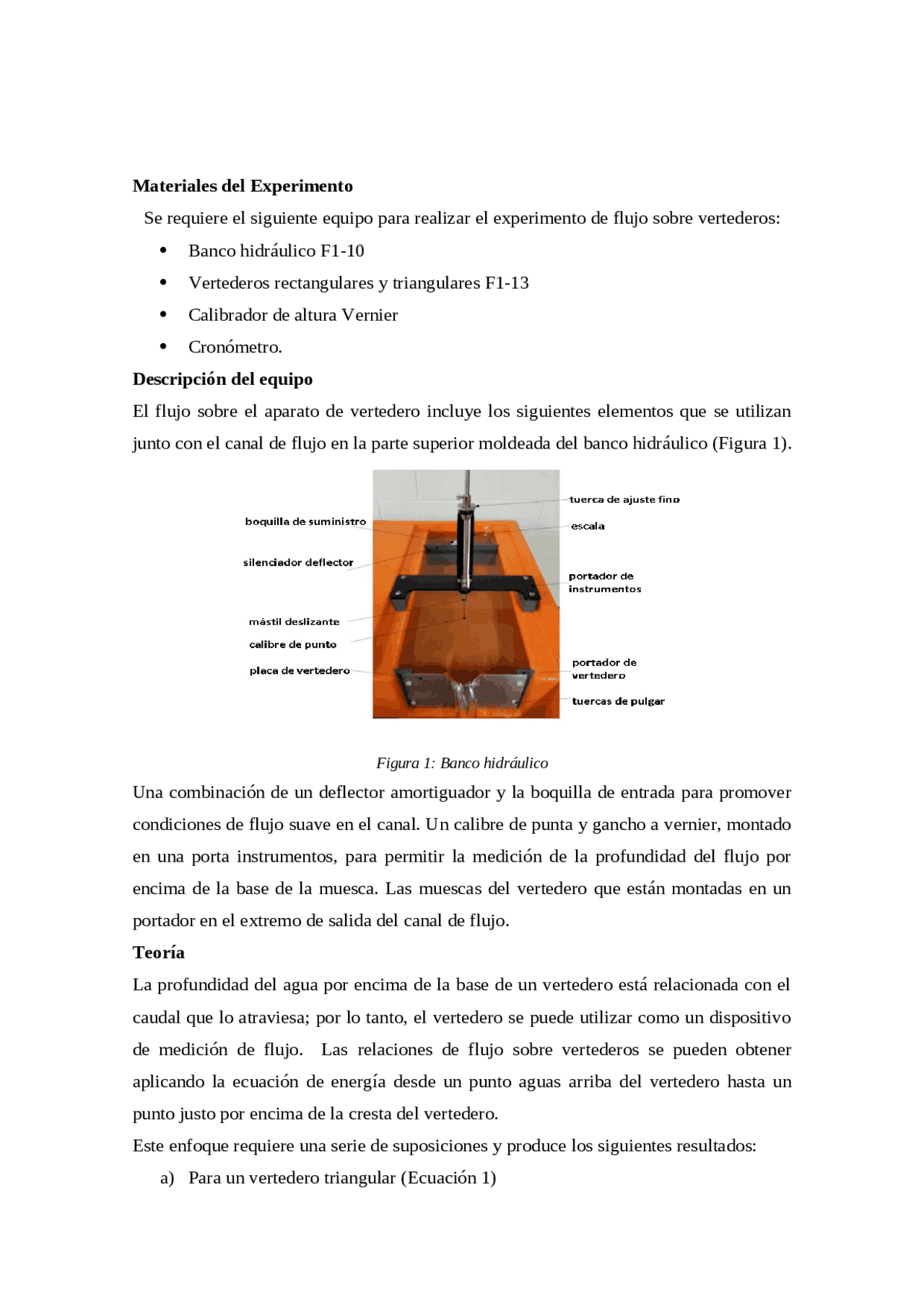

Materiales del Experimento
Se requiere el siguiente equipo para realizar el experimento de flujo sobre vertederos:
Banco hidráulico F1-10
Vertederos rectangulares y triangulares F1-13
Calibrador de altura Vernier
Cronómetro.
Descripción del equipo
El flujo sobre el aparato de vertedero incluye los siguientes elementos que se utilizan
junto con el canal de flujo en la parte superior moldeada del banco hidráulico (Figura 1).
Figura 1: Banco hidráulico
Una combinación de un deflector amortiguador y la boquilla de entrada para promover
condiciones de flujo suave en el canal. Un calibre de punta y gancho a vernier, montado
en una porta instrumentos, para permitir la medición de la profundidad del flujo por
encima de la base de la muesca. Las muescas del vertedero que están montadas en un
portador en el extremo de salida del canal de flujo.
Teoría
La profundidad del agua por encima de la base de un vertedero está relacionada con el
caudal que lo atraviesa; por lo tanto, el vertedero se puede utilizar como un dispositivo
de medición de flujo. Las relaciones de flujo sobre vertederos se pueden obtener
aplicando la ecuación de energía desde un punto aguas arriba del vertedero hasta un
punto justo por encima de la cresta del vertedero.
Este enfoque requiere una serie de suposiciones y produce los siguientes resultados:
a) Para un vertedero triangular (Ecuación 1)
