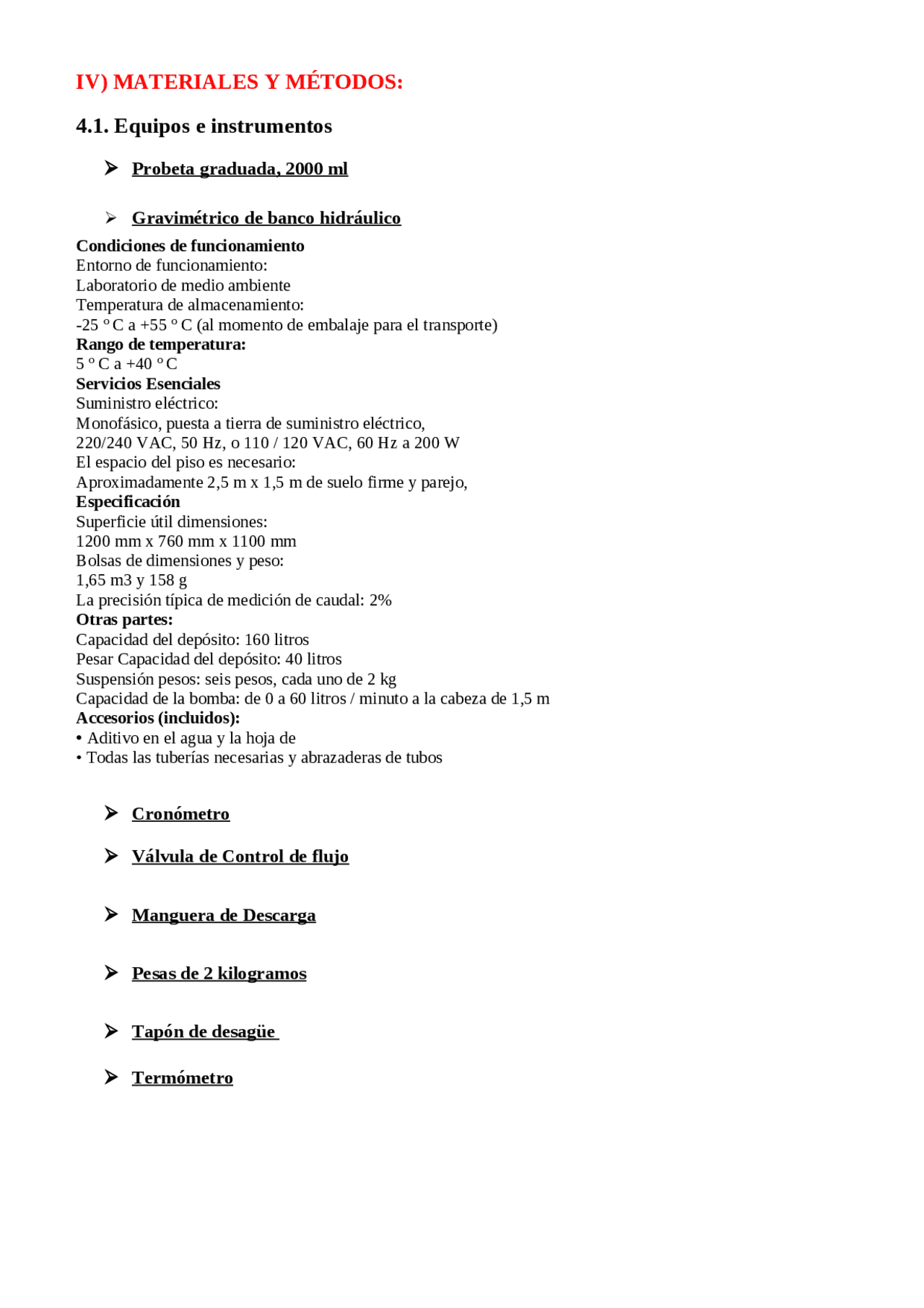

IV) MATERIALES Y MÉTODOS:
4.1. Equipos e instrumentos
Probeta graduada, 2000 ml
Gravimétrico de banco hidráulico
Condiciones de funcionamiento
Entorno de funcionamiento:
Laboratorio de medio ambiente
Temperatura de almacenamiento:
-25 º C a +55 º C (al momento de embalaje para el transporte)
Rango de temperatura:
5 º C a +40 º C
Servicios Esenciales
Suministro eléctrico:
Monofásico, puesta a tierra de suministro eléctrico,
220/240 VAC, 50 Hz, o 110 / 120 VAC, 60 Hz a 200 W
El espacio del piso es necesario:
Aproximadamente 2,5 m x 1,5 m de suelo firme y parejo,
Especificación
Superficie útil dimensiones:
1200 mm x 760 mm x 1100 mm
Bolsas de dimensiones y peso:
1,65 m3 y 158 g
La precisión típica de medición de caudal: 2%
Otras partes:
Capacidad del depósito: 160 litros
Pesar Capacidad del depósito: 40 litros
Suspensión pesos: seis pesos, cada uno de 2 kg
Capacidad de la bomba: de 0 a 60 litros / minuto a la cabeza de 1,5 m
Accesorios (incluidos):
- Aditivo en el agua y la hoja de
- Todas las tuberías necesarias y abrazaderas de tubos
Cronómetro
Válvula de Control de flujo
Manguera de Descarga
Pesas de 2 kilogramos
Tapón de desagüe
Termómetro
Ensayo de Flujo Volumétrico :
- Preparación para la
realización de la experiencia y
los instrumentos para el ensayo
- Realización dela
experiencia registrando los
datos de la misma (tiempo)
Ensayo de Flujo Gravimétrico
Ensayo de Flujo Gravimétrico:
- Luego al llegar a la marca del banco se coloca
una pesa con suavidad se baja la palanca para
poner las masas al nivel de referencia y tomar de
nuevo los datos
- Luego se mide el tiempo que llega las masas a la
marca del banco y se prosigue con este
procedimiento hasta obtener el número de datos
necesarios.
- Preparación de los instrumentos a usar y
luego se abre la válvula para dejar que fluya el
agua hacia el Tanque para posteriormente
calcular el peso de esta.
- Luego nos fijamos en el nivel de referencia en
el tanque para poder medir el tiempo hasta que
llega a la marca del banco.
V
3
= 11480 cc/2.43 s = 609.05 cc/s
D) Para el Cuarto ensayo:
V
1
= 1460 cc/2.5 s = 584 cc/s
V
2
= 1600 cc/2.75 s = 581.82 cc/s
V
3
= 1740 cc/3 s = 580 cc/s
Ensayo de Flujo Gravimétrico:
Para este análisis se realizarán los cálculos mediante la siguiente ecuación
V =
3 × Mmasas
ρ ×t
obtenida al hacer el
equilibrio en la marca del dispositivo, esto nos lleva a buscar la densidad del agua, y como esta depende de la
temperatura después de la experiencia se tomara la temperatura y por tablas se obtendrá la densidad del agua para
realizar los cálculos, la cual dio una temperatura de 23°C lo que lleva a una densidad aproximada a 997.62 Kg/m
3
A) Para el Primer ensayo:
V
1
3 × 2 Kg
Kg
m
3
× 12.
= 537 cc / s
V
2
3 × 2 Kg
Kg
m
3
× 12.
=489.4 cc / s
V
3
3 × 2 Kg
Kg
m
3
× 12.
=484.63 cc / s
B) Para el segundo ensayo:
V
1
3 × 2 Kg
Kg
m
3
× 13.
=454.25 cc / s
V
2
3 × 2 Kg
Kg
m
3
× 13.
=440.3 cc / s
V
3
3 × 2 Kg
Kg
m
3
× 13.
=459.11 cc / s
C) Para el tercer ensayo:
V
1
3 × 2 Kg
Kg
m
3
× 12.
=489.76 cc / s
V
2
3 × 2 Kg
Kg
m
3
× 13.
=431.75 cc / s
V
3
3 × 2 Kg
Kg
m
3
× 13.
=445.83 cc / s
D) Para el cuarto ensayo:
V
1
3 × 2 Kg
Kg
m
3
× 12.
= 485 cc / s
V
2
3 × 2 Kg
Kg
m
3
× 12.
=473.9 cc / s
V
3
3 × 2 Kg
Kg
m
3
× 12.
=478.466 cc / s
