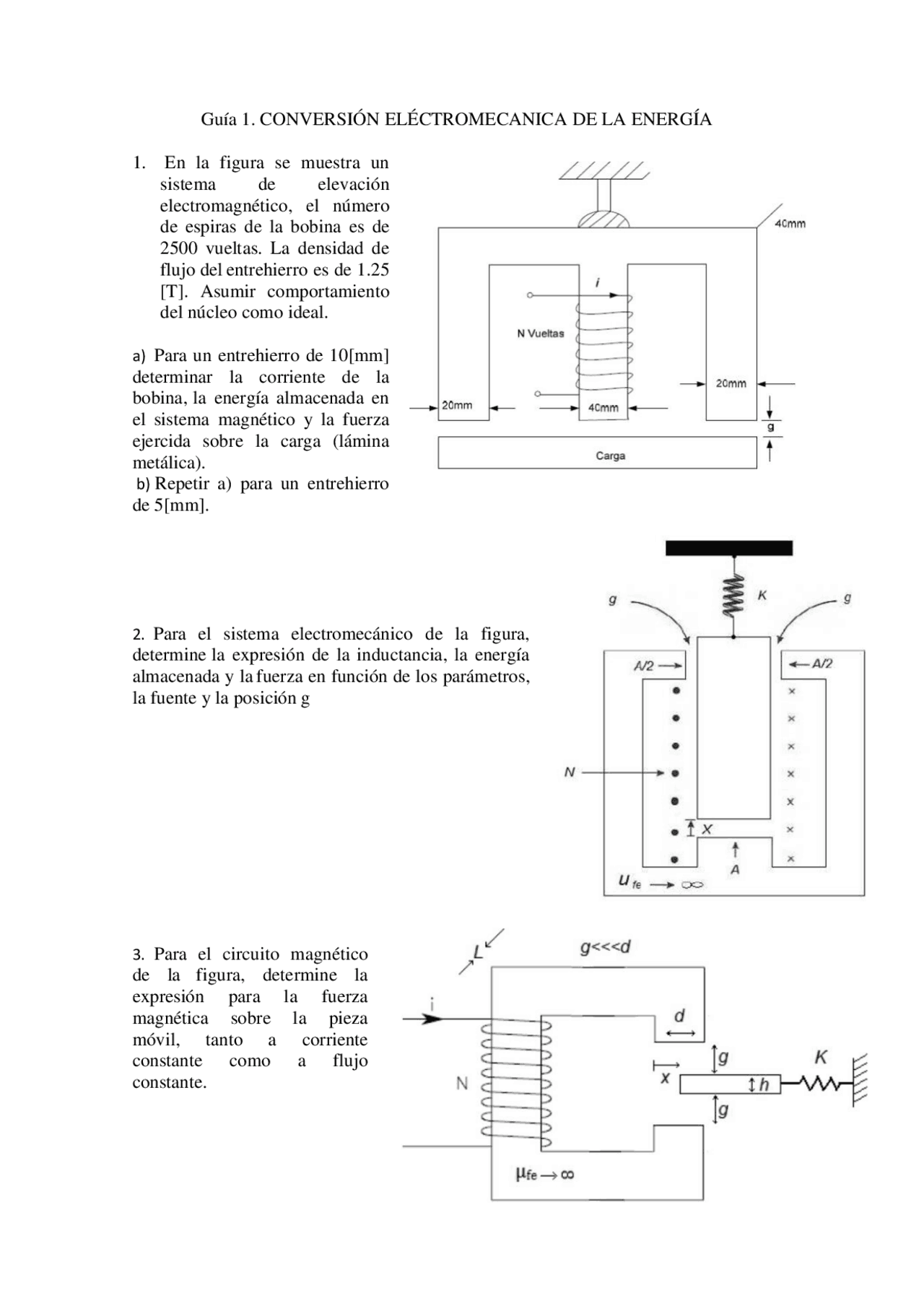

Guía 1. CONVERSIÓN ELÉCTROMECANICA DE LA ENERGÍA
1. En la figura se muestra un
sistema de elevación
electromagnético, el número
de espiras de la bobina es de
2500 vueltas. La densidad de
flujo del entrehierro es de 1.25
[T]. Asumir comportamiento
del núcleo como ideal.
a) Para un entrehierro de 10[mm]
determinar la corriente de la
bobina, la energía almacenada en
el sistema magnético y la fuerza
ejercida sobre la carga (lámina
metálica).
b) Repetir a) para un entrehierro
de 5[mm].
2. Para el sistema electromecánico de la figura,
determine la expresión de la inductancia, la energía
almacenada y la fuerza en función de los parámetros,
la fuente y la posición g
3. Para el circuito magnético
de la figura, determine la
expresión para la fuerza
magnética sobre la pieza
móvil, tanto a corriente
constante como a flujo
constante.
