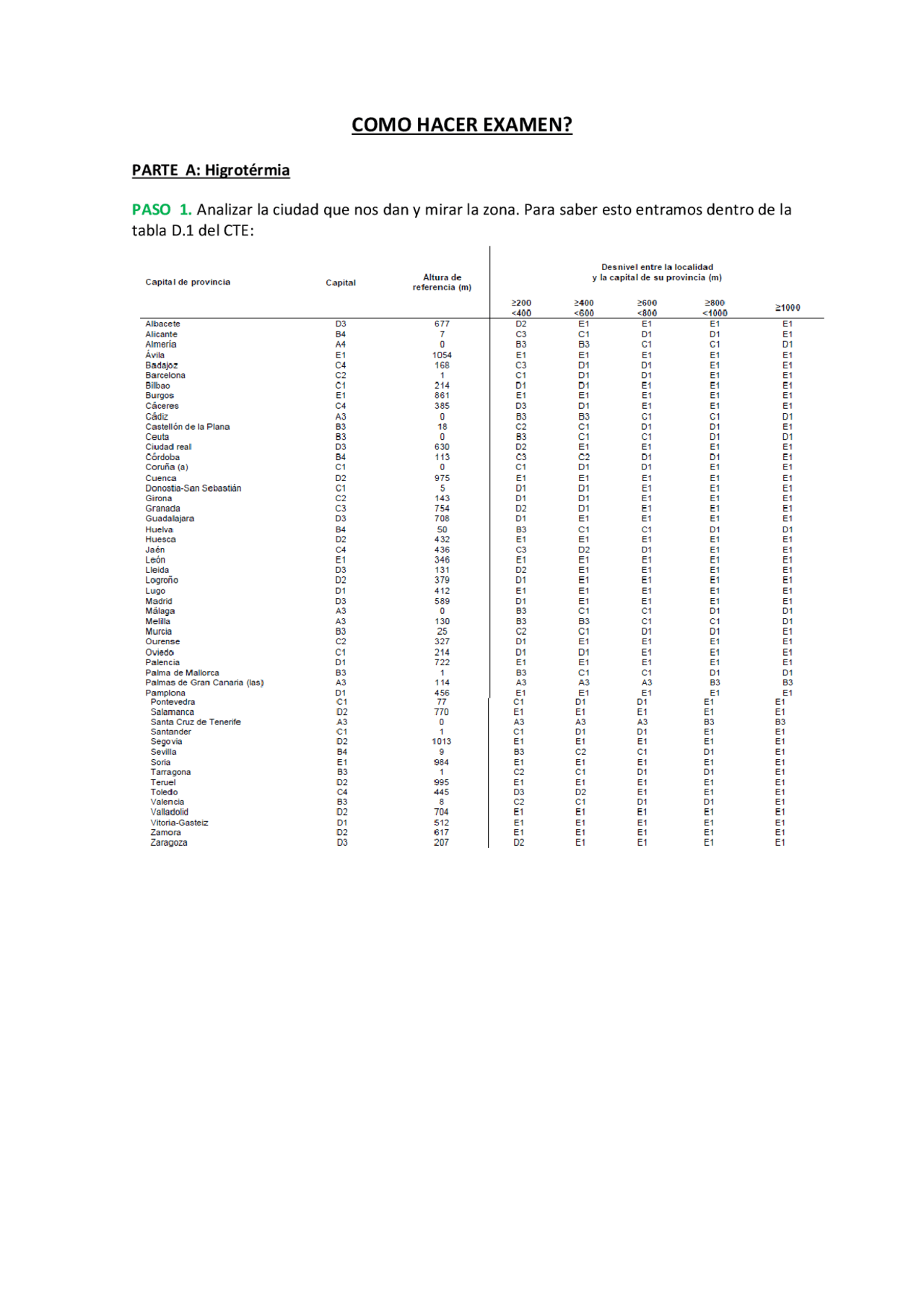

COMO HACER EXAMEN?

PARTE A: Higrotérmia

PASO 1. Analizar la ciudad que nos dan y mirar la zona. Para saber esto entramos dentro de la tabla D.1 del CTE:

Y en la tabla C.1 donde encontramos las temperaturas.

PASO 2. Al analizar donde nos encontramos y su clima debemos identificar qué tipo de higrotérmia tenemos y depende del uso que le demos al edificio.

PASO 3. Según la clase de higrotermia que tengamos, tendremos una humedad determinada en el interior. Debemos saber:

 Temperatura exterior: la sacamos de tabla o de gráficas

 Humedad exterior: la sacamos de tabla o de gráficas

 Temperatura interior: según CTE 20oC

 Humedad interior: según

PASO 4. A partir de este paso, habremos elegido ya la solución de fachada o de cubierta, por lo tanto ya tendremos los materiales que vamos a utilizar. Explicaremos por que los hemos elegido según la necesidad que tenga el edificio, ya sea de oficinas, público, viviendas, escuelas…

Hacemos un esquema breve de la sección de la pared con sus materiales (ej):

PASO 5. Debemos calcular la Transmitáncia térmica, antes de nada tenemos que saber cual es transmitancia limite, así que...

Con la suma de todos estos parámetros obtendremos un número, a este debemos aplicarlo en:

Donde su valor nos debe dar menos que el valor buscado en las tablas de las zonas.

*En el caso que nos diera por encima de este número, significa que los espesores elegidos para nuestra solución no son los correctos, así que sería necesario cambiarlos, hasta que nos diera por debajo.

PASO 6. Debemos calcular el Conjunto heterogéneo, así que tenemos que tener en cuenta estas dimensiones para poder calcularlo.

Donde debemos tener en cuenta:

• L1 =L1 - Rc (muro)=
• L2 =L2 -Rb(pilar)=
• Lb =L
• Lc =L

Tanto el Rc como el Rb su resultado debe dar menor a la transmitancia térmica encontrada por las zonas.

Si cumple entramos en:

Su resultado debe ser menor que la transmitancia térmica.

*En el caso que RT, Rc o Rb, nos diera mayor a la transmitáncia térmica, deberíamos cambiar el material.

PASO 7. Debemos comprobar que no tenemos por ningún lado Puente térmico, así que debe cumplir:

Donde Up es la transmitancia térmica del pilar y Um del muro, donde el valor más grande siempre va arriba.

Y depende de los metros entre pilares cogemos una formula o otra.

*En el pilar seguramente tendremos una e más, ya que tenemos más material.

Cuando tengamos los mbar, debemos pasarlos Kpa (ej)

3. Calculamos el Rtv de cada paramento, igual que hemos calculado anteriormente en el paso 6, el Rb y Rc. Pero esta vez en λ1,λ2,λ3, podremos la resistividad al Vapor cambiada de unidad.
4. Buscamos las temperaturas de cada meaterial, usando la formula siguiente:

En este caso el 1,4, será los Kpa encontrados en el ábaco en el paso anterior, el 0,13 el Rsi, el 1 la diferencia entre los dos Kpa ( muro-pilar) y todo esto dividido entre el Rtv.

Con el valor de este, entramos en el ábaco y sacamos la temperatura.

Así con todos lo materiales hasta llegar a temperatura 0o^.

PASO 10. Hacer las gráficas de condensaciones (ej.)

*Si estas se cruzan eso nos indica que se producen condensaciones, y eso no es bueno para el aislamiento y el buen funcionamiento de nuestra envolvente. Así que deberemos poner una barrera de vapor, para evitar estas. Quedándonos la gráfica así.

Como barreras de vapor, debemos tener en cuenta que necesitamos un material que tenga una alta Resistividad al Vapor de agua. Como por ejemplo el Polietileno.
