Enginyeria d’Edificació
CONSTRUCCIÓ - II
COGNOM 1
COGNOM 2
NOM

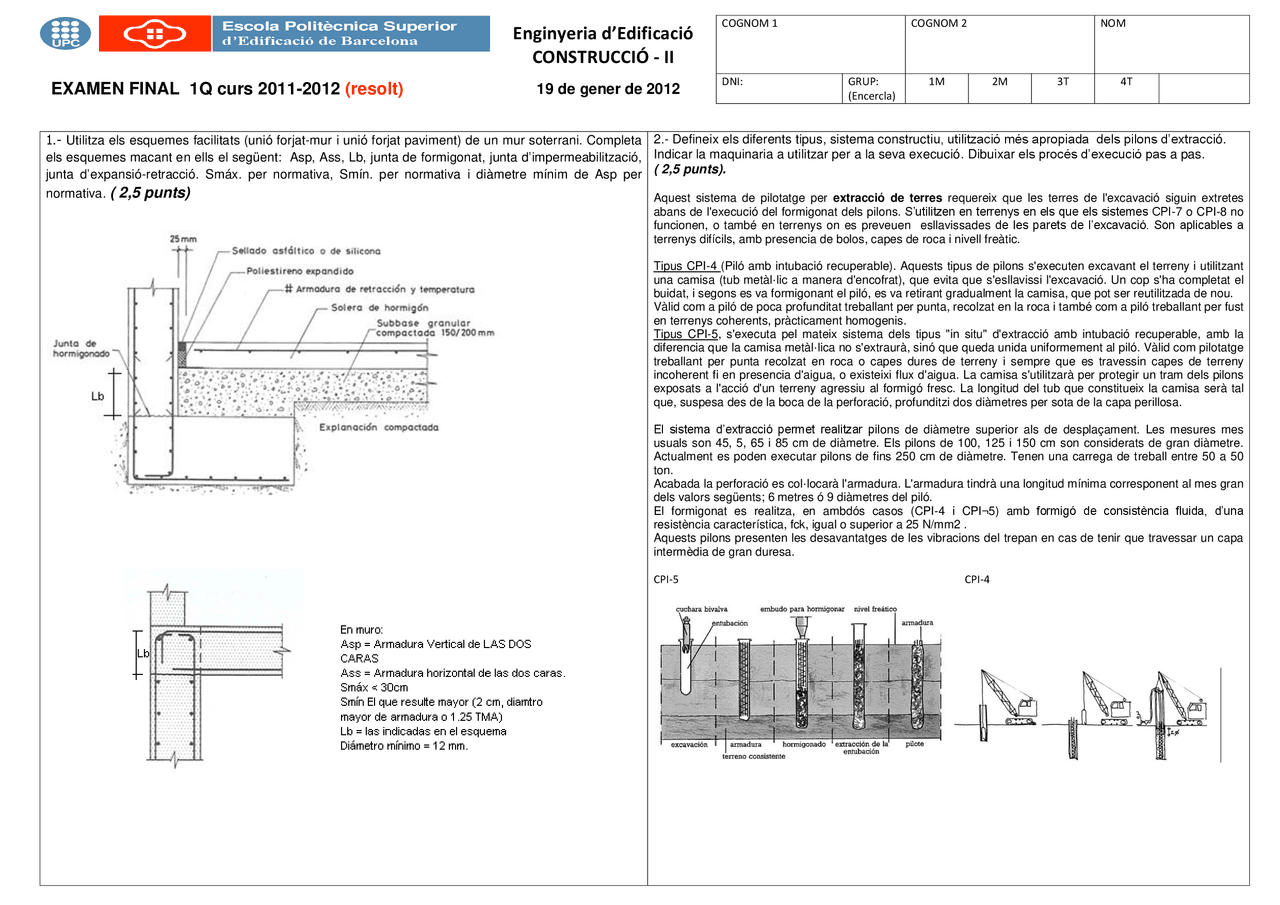

EXAMEN FINAL 1Q curs 2011-2012 (resolt)
19 de gener de 2012
DNI:
GRUP:
(Encercla)
1M
2M
3T
4T
1.- Utilitza els esquemes facilitats (unió forjat-mur i unió forjat paviment) de un mur soterrani. Completa
els esquemes macant en ells el següent: Asp, Ass, Lb, junta de formigonat, junta d’impermeabilització,
junta d’expansió-retracció. Smáx. per normativa, Smín. per normativa i diàmetre mínim de Asp per
normativa. ( 2,5 punts)
2.- Defineix els diferents tipus, sistema constructiu, utilització més apropiada dels pilons d’extracció.
Indicar la maquinaria a utilitzar per a la seva execució. Dibuixar els procés d’execució pas a pas.
( 2,5 punts).
Aquest sistema de pilotatge per extracció de terres requereix que les terres de l'excavació siguin extretes
abans de l'execució del formigonat dels pilons. S’utilitzen en terrenys en els que els sistemes CPI-7 o CPI-8 no
funcionen, o també en terrenys on es preveuen esllavissades de les parets de l’excavació. Son aplicables a
terrenys difícils, amb presencia de bolos, capes de roca i nivell freàtic.
Tipus CPI-4 (Piló amb intubació recuperable). Aquests tipus de pilons s'executen excavant el terreny i utilitzant
una camisa (tub metàl·lic a manera d'encofrat), que evita que s'esllavissi l'excavació. Un cop s'ha completat el
buidat, i segons es va formigonant el piló, es va retirant gradualment la camisa, que pot ser reutilitzada de nou.
Vàlid com a piló de poca profunditat treballant per punta, recolzat en la roca i també com a piló treballant per fust
en terrenys coherents, pràcticament homogenis.
Tipus CPI-5, s'executa pel mateix sistema dels tipus "in situ" d'extracció amb intubació recuperable, amb la
diferencia que la camisa metàl·lica no s'extraurà, sinó que queda unida uniformement al piló. Vàlid com pilotatge
treballant per punta recolzat en roca o capes dures de terreny i sempre que es travessin capes de terreny
incoherent fi en presencia d'aigua, o existeixi flux d'aigua. La camisa s'utilitzarà per protegir un tram dels pilons
exposats a l'acció d'un terreny agressiu al formigó fresc. La longitud del tub que constitueix la camisa serà tal
que, suspesa des de la boca de la perforació, profunditzi dos diàmetres per sota de la capa perillosa.
El sistema d’extracció permet realitzar pilons de diàmetre superior als de desplaçament. Les mesures mes
usuals son 45, 5, 65 i 85 cm de diàmetre. Els pilons de 100, 125 i 150 cm son considerats de gran diàmetre.
Actualment es poden executar pilons de fins 250 cm de diàmetre. Tenen una carrega de treball entre 50 a 50
ton.
Acabada la perforació es col·locarà l'armadura. L'armadura tindrà una longitud mínima corresponent al mes gran
dels valors següents; 6 metres ó 9 diàmetres del piló.
El formigonat es realitza, en ambdós casos (CPI-4 i CPI¬5) amb formigó de consistència fluida, d’una
resistència característica, fck, igual o superior a 25 N/mm2 .
Aquests pilons presenten les desavantatges de les vibracions del trepan en cas de tenir que travessar un capa
intermèdia de gran duresa.
CPI-5 CPI-4
