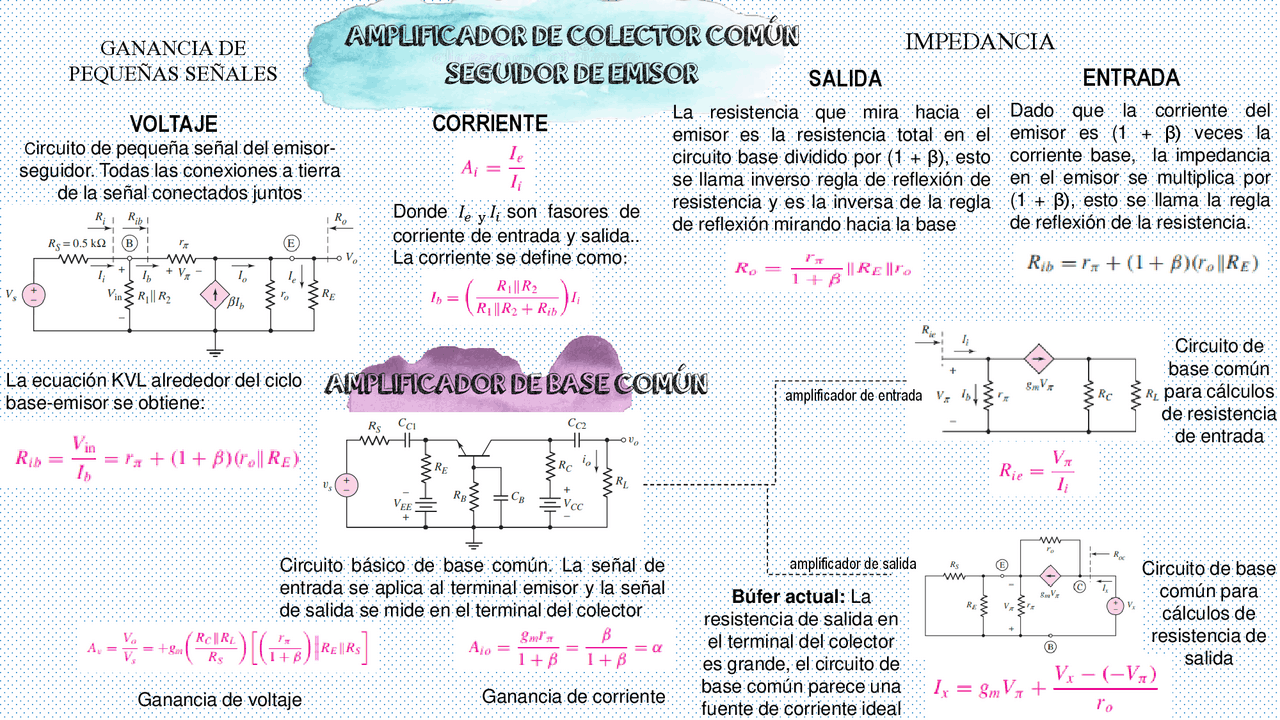

AMPLIFICADOR DE COLECTOR COMÚN
SEGUIDOR DE EMISOR
Circuito de pequeña señal del emisor-
seguidor. Todas las conexiones a tierra
de la señal conectados juntos
La ecuación KVL alrededor del ciclo
base-emisor se obtiene:
IMPEDANCIA
Dado que la corriente del
emisor es (1 + β) veces la
corriente base, la impedancia
en el emisor se multiplica por
(1 + β), esto se llama la regla
de reflexión de la resistencia.
ENTRADA
SALIDA
La resistencia que mira hacia el
emisor es la resistencia total en el
circuito base dividido por (1 + β), esto
se llama inverso regla de reflexión de
resistencia y es la inversa de la regla
de reflexión mirando hacia la base
Donde 𝐼𝑒 y 𝐼𝑖son fasores de
corriente de entrada y salida..
La corriente se define como:
GANANCIA DE
PEQUEÑAS SEÑALES
VOLTAJE CORRIENTE
AMPLIFICADOR DE BASE COMÚN
Circuito básico de base común. La señal de
entrada se aplica al terminal emisor y la señal
de salida se mide en el terminal del colector
Circuito de
base común
para cálculos
de resistencia
de entrada
Circuito de base
común para
cálculos de
resistencia de
salida
Búfer actual: La
resistencia de salida en
el terminal del colector
es grande, el circuito de
base común parece una
fuente de corriente ideal
amplificador de entrada
amplificador de salida
Ganancia de voltaje Ganancia de corriente
