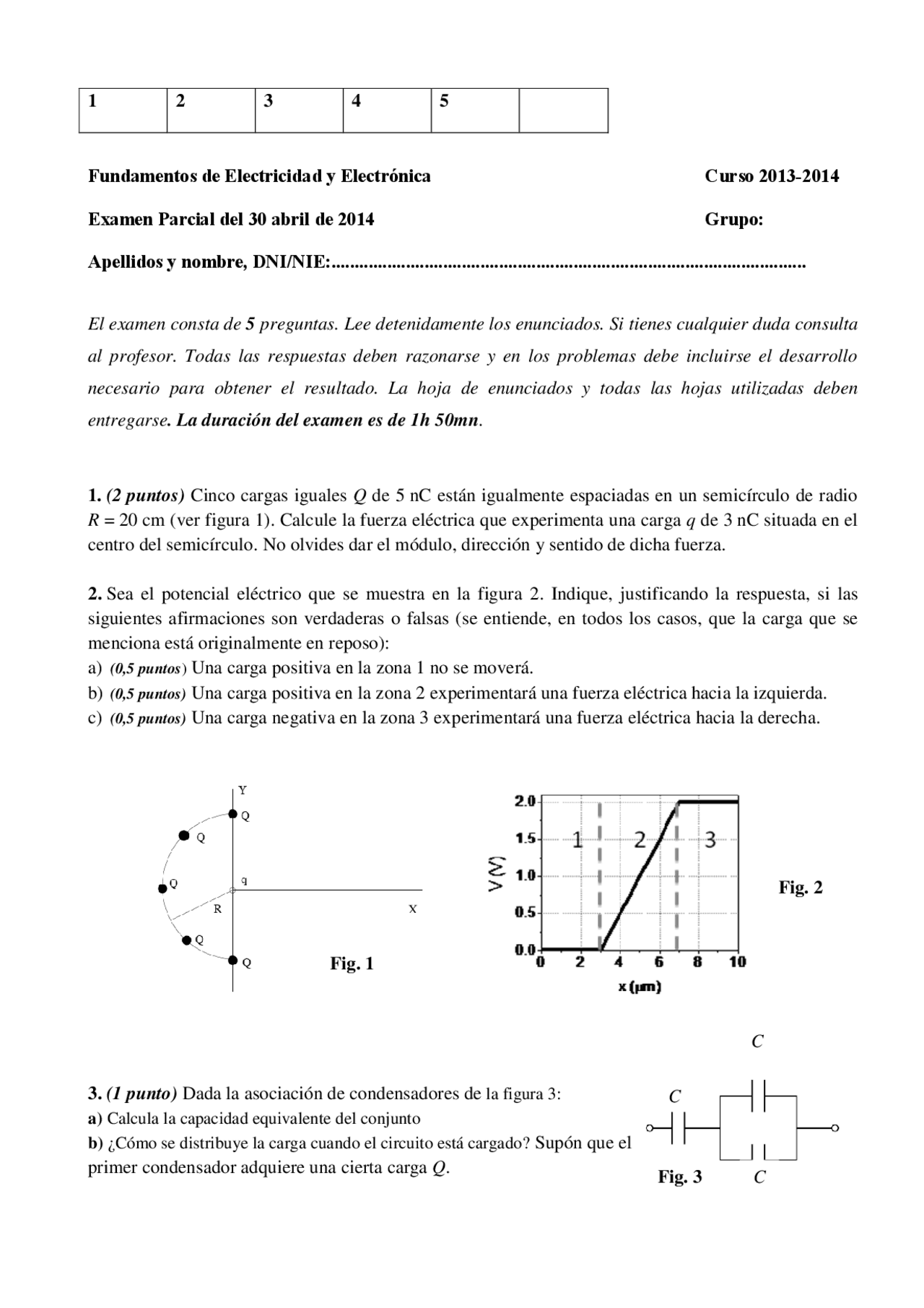

Fundamentos de Electricidad y Electrónica Curso 2013-2014
Examen Parcial del 30 abril de 2014 Grupo:
Apellidos y nombre, DNI/NIE:......................................................................................................
El examen consta de 5 preguntas. Lee detenidamente los enunciados. Si tienes cualquier duda consulta
al profesor. Todas las respuestas deben razonarse y en los problemas debe incluirse el desarrollo
necesario para obtener el resultado. La hoja de enunciados y todas las hojas utilizadas deben
entregarse. La duración del examen es de 1h 50mn.
1. (2 puntos) Cinco cargas iguales Q de 5 nC están igualmente espaciadas en un semicírculo de radio
R = 20 cm (ver figura 1). Calcule la fuerza eléctrica que experimenta una carga q de 3 nC situada en el
centro del semicírculo. No olvides dar el módulo, dirección y sentido de dicha fuerza.
2. Sea el potencial eléctrico que se muestra en la figura 2. Indique, justificando la respuesta, si las
siguientes afirmaciones son verdaderas o falsas (se entiende, en todos los casos, que la carga que se
menciona está originalmente en reposo):
a) (0,5 puntos) Una carga positiva en la zona 1 no se moverá.
b) (0,5 puntos) Una carga positiva en la zona 2 experimentará una fuerza eléctrica hacia la izquierda.
c) (0,5 puntos) Una carga negativa en la zona 3 experimentará una fuerza eléctrica hacia la derecha.
3. (1 punto) Dada la asociación de condensadores de la figura 3:
a) Calcula la capacidad equivalente del conjunto
b) ¿Cómo se distribuye la carga cuando el circuito está cargado? Supón que el
primer condensador adquiere una cierta carga Q.
Fig. 1
Fig. 2
Fig. 3
C
C
C
X
