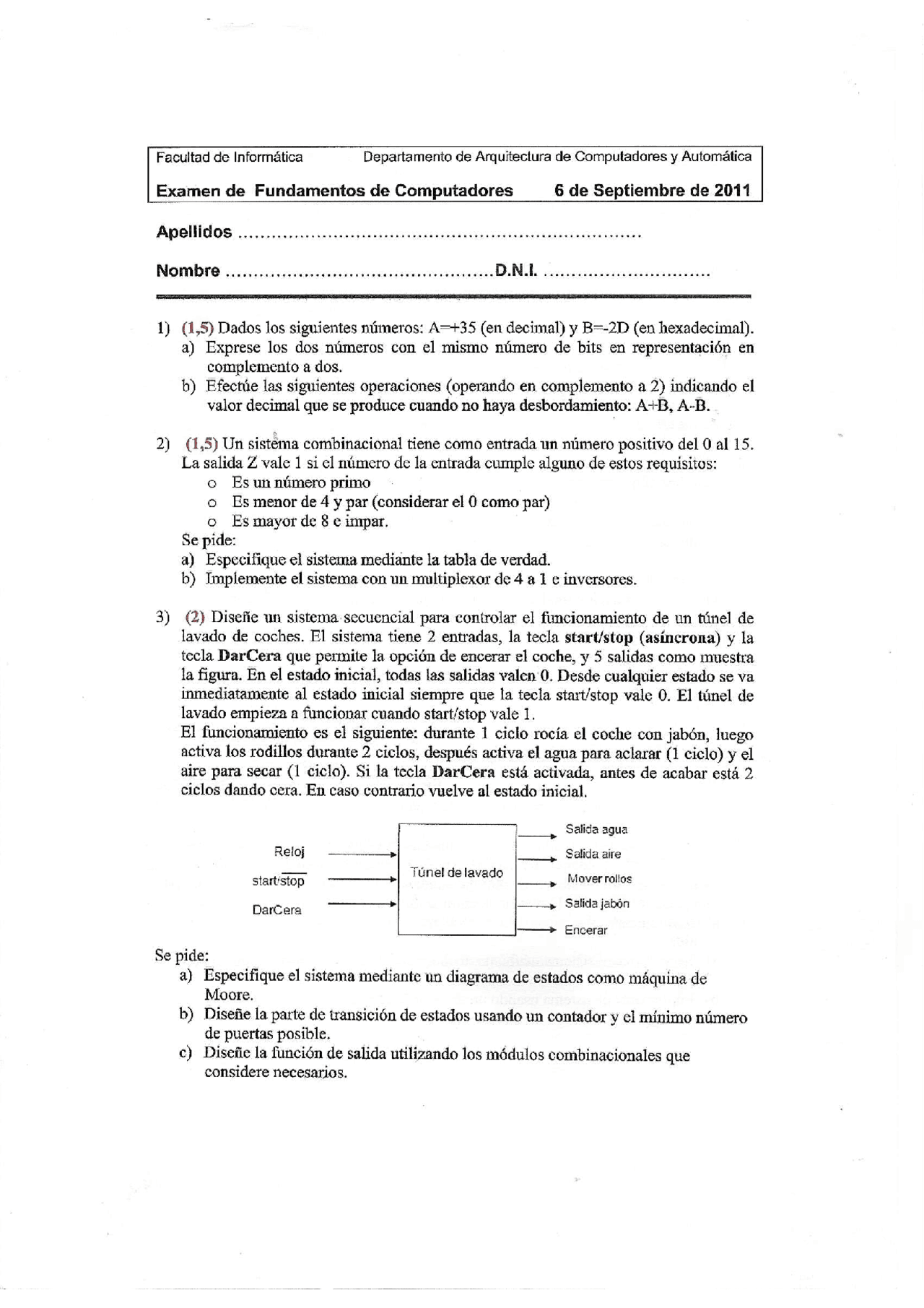

[e de Informática Departamento de Arquitectura de Computadores y Automática Examen de Fundamentos de Computadores 6 de Septiembre de 2011 ANBIIOOS ... ori Nombre . 1) (1,5) Dados los siguientes números: A=+35 (en decimal) y B=-2D (en hexadecimal). a) Exprese los dos números con el mismo número de bits en representación en complemento a dos. b) Efectúe las siguientes operaciones (operando en complemento a 2) indicando el valor decimal que se produce cuando no haya desbordamiento: A+B, A-B. 2) (1,5) Un sistema combinacional tiene como entrada un múmero positivo del O al 15. La salida Z vale 1 si el número de la entrada cumplo alguno de estos requisitos: o Es un número primo o Es menor de 4 y par (considerar el ( como par) o Es mayor de 8 e impar, Se pide: a) Especifique el sistema mediante la tabla de verdad. b) Implemente el sistema con un multiplexor de 4 a 1 e inversores. 3) (2) Diseñe un sistema secuencial para controlar el funcionamiento de un túnel de lavado de coches. El sistema tiene 2 entradas, la tecla start/stop (asíncrona) y la tecla DarCera que permite la opción de encerar el coche, y 5 salidas como muestra la figura. En el estado inicial, todas las salidas valen 0. Desde cualquier estado se va inmediatamente al estado inicial siempre que la tecla start/stop vale 0. El túnel de lavado empieza a funcionar cuando start/stop vale 1. El funcionamiento es el siguiente: durante 1 ciclo rocía el coche con jabón, luego activa los rodillos durante 2 ciclos, después activa el agua para aclarar (1 ciclo) y el aire para secar (1 ciclo). Si la tecla DarCera está activada, antes de acabar está 2 ciclos dando cera. En caso contrario vuelve al estado inicial, Salida agua Reloj ————>») Salida aire sito. ———»] Uñeldslavado Moverrollos Dartera > Salida jabón Encerar Se pide: a) Especifique el sistema mediante un diagrama de estados como máquina de Moore, b) Diseñe la parte de transición de estados usando un contador y el mínimo número de puertas posible. c) Diseño la función de salida utilizando los módulos combinacionales que considere necesarios.
