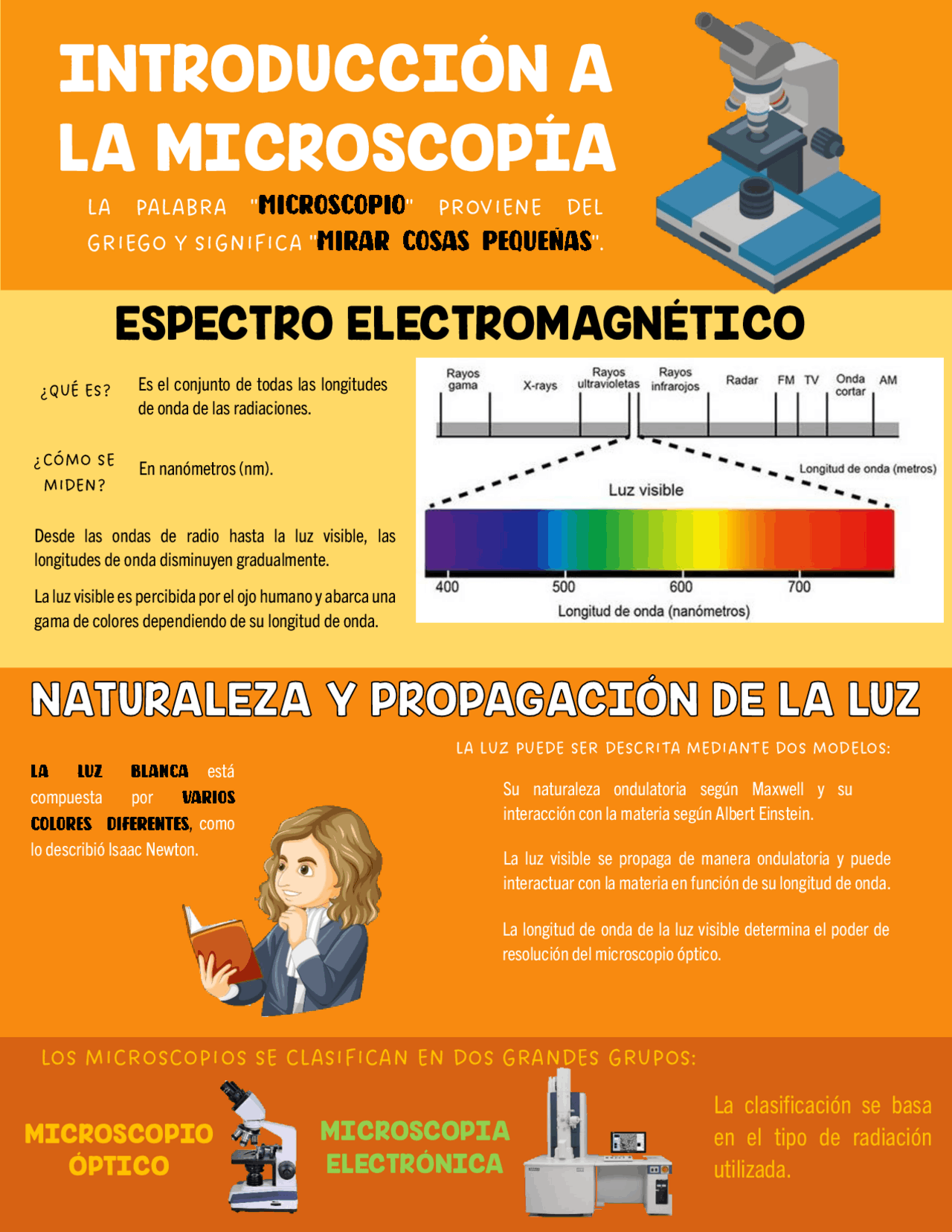

INTRODUCCIÓN A
LA MICROSCOPÍA
LA PALABRA " " PROVIENE DEL
GRIEGO Y SIGNIFICA " ".
ESPECTRO ELECTROMAGNÉTICO
Es el conjunto de todas las longitudes
de onda de las radiaciones.
¿QUÉ ES?
¿CÓMO SE
MIDEN?
En nanómetros (nm).
Desde las ondas de radio hasta la luz visible, las
longitudes de onda disminuyen gradualmente.
La luz visible es percibida por el ojo humano y abarca una
gama de colores dependiendo de su longitud de onda.
está
compuesta por
, como
lo describió Isaac Newton.
LA LUZ PUEDE SER DESCRITA MEDIANTE DOS MODELOS:
Su naturaleza ondulatoria según Maxwell y su
interacción con la materia según Albert Einstein.
La luz visible se propaga de manera ondulatoria y puede
interactuar con la materia en función de su longitud de onda.
La longitud de onda de la luz visible determina el poder de
resolución del microscopio óptico.
La clasificación se basa
en el tipo de radiación
utilizada.
MICROSCOPIA
ELECTRÓNICA
LOS MICROSCOPIOS SE CLASIFICAN EN DOS GRANDES GRUPOS:
MICROSCOPIO
ÓPTICO
ESPECTRO VISIBLE
Y MICROSCOPIO ÓPTICO
UTILIZANDO: LUZ VISIBLE, MUESTRA Y SISTEMA DE LENTES.
El espectro visible abarca
longitudes de onda desde 380 nm
(violeta) hasta 780 nm (rojo).
El microscopio óptico utiliza la
luz visible como radiación para
formar imágenes.
TIPOS DE LENTES
El lente ocular es un ejemplo de lente
DIVERGENTE que forma una
HAY DOS TIPOS PRINCIPALES DE LENTES
UTILIZADOS EN EL MICROSCOPIO ÓPTICO:
El lente objetivo es un ejemplo de lente
CONVERGENTE que forma una
FORMACIÓN DE
IMAGÉNES
Implica varios sistemas de lentes,
incluyendo condensador, objetivo,
ocular y ojo humano.
La fuente de luz ilumina la muestra a
través del condensador y los rayos son
enfocados por el objetivo para formar una
imagen.
La amplificación es el aumento del
tamaño de la imagen.
EXISTEN DIFERENTES TIPOS DE AMPLIFICACIÓN:
VACÍA: TOTAL: OCULAR:
El lente objetivo puede tener diferentes aumentos según su configuración.
No permite percibir detalles
y distorsiona la imagen.
Es el producto del lente
ocular por el lente objetivo.
Siempre tiene un aumento
fijo, generalmente 10x.
APLICACIONES DEL MICROSCOPIO ÓPTICO
En química, se utiliza para
identificar cristales.
En física, se emplea para
determinar propiedades
físicas de materiales.
En histología y patología,
se usa para la observación
y diagnóstico de
enfermedades.
En biología, se utiliza para el
estudio de la materia viva,
como las células.
LENTES OCULARES
AJUSTES DE
DIOPTRÍAS
PIEZA DE NARIZ
LENTES OBJETIVO
CLIP DE ESCENARIO
APERTURA
DIAFRAGMA
CONDENSADOR
ILUMINADOR
CABEZA
BRAZO
ETAPA MECÁNICA
PERILLA DE AJUSTE
PERILLA DE AJUSTE
GRUESO
FINO
CONTROL DE ETAPAS
BASE
AJUSTE DE ILUMINACIÓN
ENCENDIDO/APAGADO
PARTES DEL
La base es la parte inferior del
microscopio que sostiene todas las
demás partes.
La fuente de luz se encuentra en la
base y proporciona iluminación para la
muestra.
Los lentes objetivos amplían la imagen
de la muestra y pueden tener
diferentes aumentos (4x, 10x, 40x,
100x).
Los objetivos se pueden cambiar
utilizando un mecanismo llamado
revolver.
La platina es donde se coloca la
muestra a observar.
El condensador concentra los rayos
luminosos sobre la muestra para una
mejor visualización.
El diafragma regula la cantidad de luz
que ingresa al condensador.
El lente ocular amplía aún más la
imagen antes de llegar al ojo del
observador.
El cabezal contiene los sistemas de
lentes objetivos inscritos.
Los objetivos pueden ser húmedos
(inmersión en aceite) o secos (sin
inmersión).
Los objetivos se sitúan en el
portaobjetivos o revolver que permite
cambiar las preparaciones a observar.
MICROSCOPÍA ELECTRÓNICA
EL LÍMITE DE RESOLUCIÓN DEL MICROSCOPIO ELECTRÓNICO ES
APROXIMADAMENTE 10 NANÓMETROS.
MICROSCOPIO
OPTICO
Los electrones pueden enfocarse en una pantalla fluorescente,
película fotográfica o detector digital para formar la imagen.
Permite visualizar estructuras
mucho más pequeñas que no son
visibles al ojo humano.
Utiliza haces de electrones como fuente de iluminación
y electroimanes como sistema de lentes.
ELECTRÓNICO
Tiene un poder de resolución
limitado debido a la longitud de
onda de la luz visible.
Utiliza electrones con una longitud de onda
mucho más corta, lo que le permite
mostrar estructuras mucho más pequeñas
y tener un alto poder de resolución.
Utiliza luz visible como radiación
y un sistema de lentes para
generar una imagen perceptible
por el ojo humano.
Utilizan electrones como radiación, viajan
a través de electroimanes e interactúan
con la muestra para formar imágenes en
pantallas o detectores digitales.
ELECTRÓNICO
DE TRANSMISIÓN
ELECTRÓNICO
Permite obtener imágenes
en 2D al atravesar la
muestra, mostrando
detalles internos como
núcleos y organelos.
DE BARRIDO
Produce imágenes tridimensionales
al escanear la superficie de la
muestra, mostrando una visión más
detallada del objeto observado.
