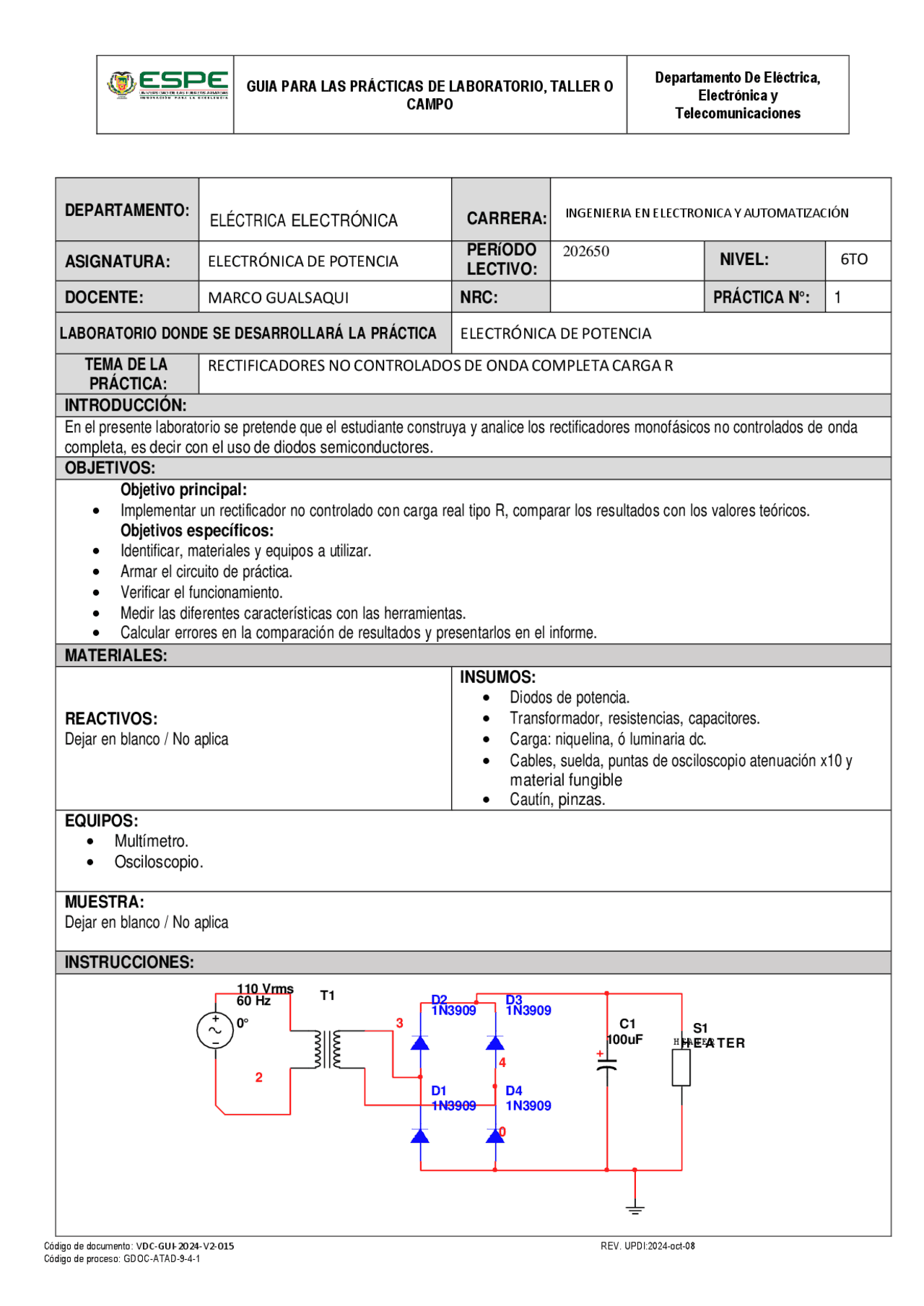

GUIA PARA LAS PRÁCTICAS DE LABORATORIO, TALLER O
CAMPO
Departamento De Eléctrica,
Electrónica y
Telecomunicaciones
Código de documento: VDC-GUI-2024-V2-015 REV. UPDI:2024-oct-08
Código de proceso: GDOC-ATAD-9-4-1
DEPARTAMENTO:
ELÉCTRICA
ELECTRÓNICA
CARRERA:
INGENIERIA EN ELECTRONICA Y AUTOMATIZACIÓN
ASIGNATURA:
ELECTRÓNICA DE POTENCIA
PERíODO
LECTIVO:
NIVEL:
6TO
DOCENTE:
MARCO GUALSAQUI
NRC:
PRÁCTICA
N°:
1
LABORATORIO
DONDE
SE
DESARROLLARÁ
LA
PRÁCTICA
ELECTRÓNICA DE POTENCIA
TEMA DE LA
PRÁCTICA:
RECTIFICADORES NO CONTROLADOS DE ONDA COMPLETA CARGA R
INTRODUCCIÓN:
En el presente laboratorio se pretende que el estudiante construya y analice los rectificadores monofásicos no controlados de onda
completa, es decir con el uso de diodos semiconductores.
OBJETIVOS:
Objetivo
principal:
Implementar
un
rectificador
no
controlado
con
carga
real
tipo
R,
comparar
los
resultados
con
los
valores
teóricos.
Objetivos
específicos:
Identificar,
materiales
y
equipos
a
utilizar.
Armar
el
circuito
de
práctica.
Verificar
el
funcionamiento.
Medir
las
diferentes
características
con
las
herramientas.
Calcular
errores
en
la
comparación
de
resultados
y
presentarlos
en
el
informe.
MATERIALES:
REACTIVOS:
Dejar
en
blanco
/
No
aplica
INSUMOS:
Diodos
de
potencia.
Transformador,
resistencias,
capacitores.
Carga:
niquelina,
ó
luminaria
dc.
Cables, suelda, puntas de osciloscopio atenuación x10 y
material fungible
Cautín,
pinzas.
EQUIPOS:
Multímetro.
Osciloscopio.
MUESTRA:
Dejar
en
blanco
/
No
aplica
INSTRUCCIONES:
110 Vrms T1 D2 D3
60 Hz 1N3909 1N3909
3 C1 S1
100uF
H
H
EA
E
TE
A
R
TER
4
2 D1 D4
1N3909 1N3909
0
pf2

Vista previa parcial del texto

¡Descarga lab rectificadores no controlados y más Guías, Proyectos, Investigaciones en PDF de Electrónica de Potencia solo en Docsity!

GUIA PARA LAS PRÁCTICAS DE LABORATORIO, TALLER O CAMPO Departamento De Eléctrica, Electrónica y Telecomunicaciones Código de documento: VDC-GUI- 2024 - V2- 015 REV. UPDI:2024-oct- 08 Código de proceso: GDOC-ATAD- 9 - 4 - 1

DEPARTAMENTO:

ELÉCTRICA ELECTRÓNICA CARRERA:^

INGENIERIA EN ELECTRONICA Y AUTOMATIZACIÓN ASIGNATURA: ELECTRÓNICA DE POTENCIA PERíODO LECTIVO: 202650 NIVEL: 6TO DOCENTE: MARCO GUALSAQUI NRC: PRÁCTICA N°: 1 LABORATORIO DONDE SE DESARROLLARÁ LA PRÁCTICA ELECTRÓNICA DE POTENCIA TEMA DE LA PRÁCTICA:

RECTIFICADORES NO CONTROLADOS DE ONDA COMPLETA CARGA R

INTRODUCCIÓN:

En el presente laboratorio se pretende que el estudiante construya y analice los rectificadores monofásicos no controlados de onda completa, es decir con el uso de diodos semiconductores. OBJETIVOS: Objetivo principal:

  • Implementar un rectificador no controlado con carga real tipo R, comparar los resultados con los valores teóricos. Objetivos específicos:
  • Identificar, materiales y equipos a utilizar.
  • Armar el circuito de práctica.
  • Verificar el funcionamiento.
  • Medir las diferentes características con las herramientas.
  • Calcular errores en la comparación de resultados y presentarlos en el informe. MATERIALES: REACTIVOS: Dejar en blanco / No aplica

INSUMOS:

  • Diodos de potencia.
  • Transformador, resistencias, capacitores.
  • Carga: niquelina, ó luminaria dc.
  • Cables, suelda, puntas de osciloscopio atenuación x10 y material fungible
  • Cautín, pinzas. EQUIPOS:
  • Multímetro.
  • Osciloscopio. MUESTRA: Dejar en blanco / No aplica INSTRUCCIONES: 110 Vrms (^) T 60 Hz D2 D 1N3909 1N 0° 3 C1 (^) S 100uF H (^) H E A E T E A R (^) T ER 4 2 D1 D 1N3909 1N 0

GUIA PARA LAS PRÁCTICAS DE LABORATORIO, TALLER O CAMPO Departamento De Eléctrica, Electrónica y Telecomunicaciones Código de documento: VDC-GUI- 2024 - V2- 015 REV. UPDI:2024-oct- 08 Código de proceso: GDOC-ATAD- 9 - 4 - 1 1) En el circuito determine:

  • Corriente y voltaje en la carga
  • Potencia en la entrada
  • Potencia activa de salida
  • Rendimiento del rectificador
  • Factor de rizado
  • Total de armónicas THD 2) Realice la simulación del circuito y las mediciones de:
  • Potencia de entrada
  • Potencia de salida
  • Corriente en la carga
  • Rendimiento de rectificador
  • Factor de rizado
  • Obtener la gráfica de los armónicos
  • THD ACTIVIDADES POR DESARROLLAR: Consultar sobre:
  • Tipos de cargas R de DC.
  • Tipos de filtros (RL, RC, RLC)
  • Cálculo de rizado.
  • Características técnicas de un rectificador comercial. RESULTADOS OBTENIDOS: Los estudiantes conocen la estructura, características dinámicas y estáticas de los diodos semiconductores, y analizan el comportamiento y formas de onda de los rectificadores monofásicos no controlados de onda completa. CONCLUSIONES: Dejar en blanco / No aplica RECOMENDACIONES: Dejar en blanco / No aplica FIRMAS F: ……………………………………………. Nombre: Marco gualsaqui DOCENTE F: ………………………………………………. Ph. D. Fausto Granda COORDINADOR DE ÁREA DE CONOCIMIENTO F: …………………………………………………… Ph. D. Henry Díaz COORDINADOR/JEFE DE LABORATORIO
