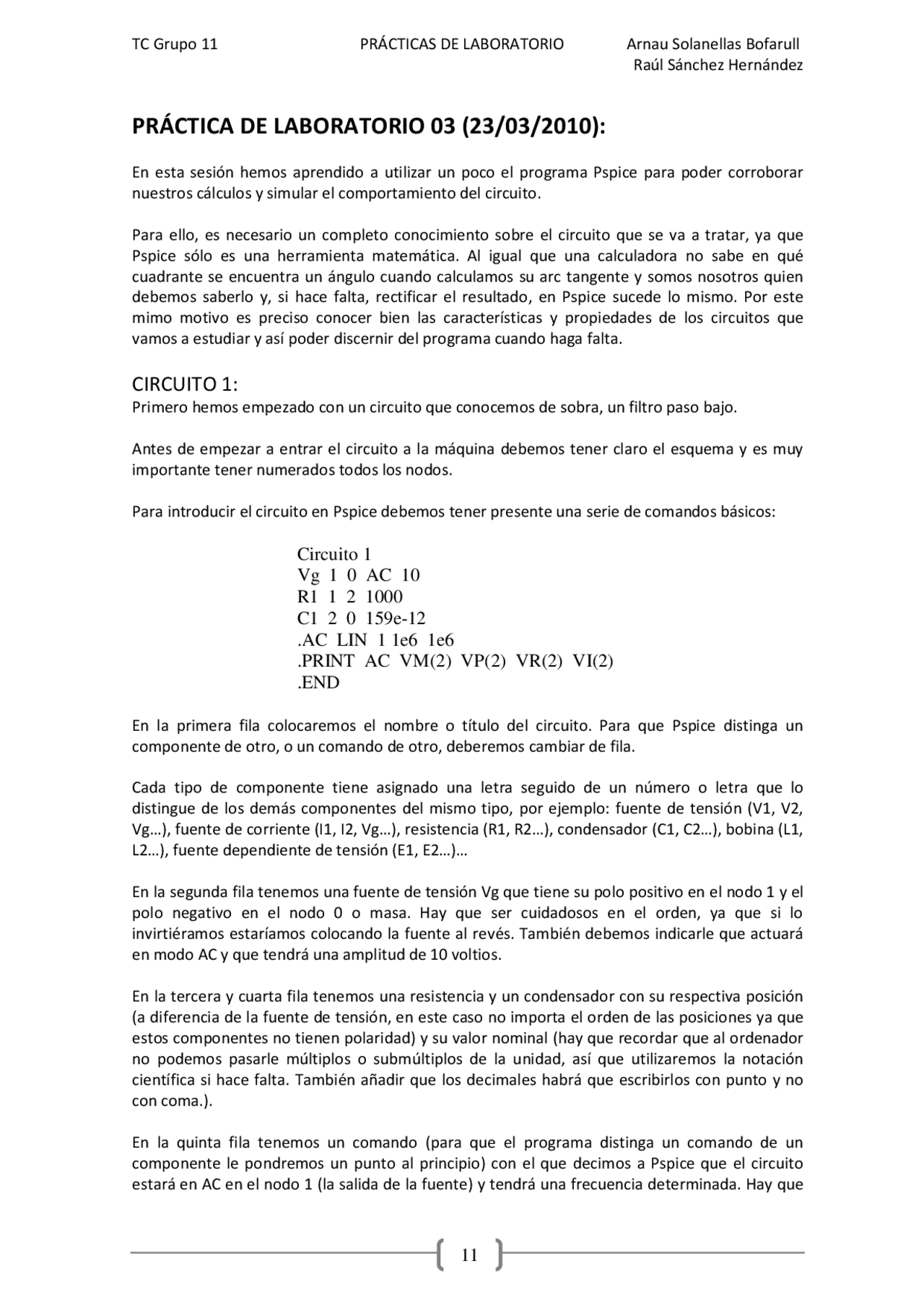

PRÁCTICA DE LABORATORIO 03 (23/03/2010):
En esta sesión hemos aprendido a utilizar un poco el programa Pspice para poder corroborar
nuestros cálculos y simular el comportamiento del circuito.
Para ello, es necesario un completo conocimiento sobre el circuito que se va a tratar, ya que
Pspice sólo es una herramienta matemática. Al igual que una calculadora no sabe en qué
cuadrante se encuentra un ángulo cuando calculamos su arc tangente y somos nosotros quien
debemos saberlo y, si hace falta, rectificar el resultado, en Pspice sucede lo mismo. Por este
mimo motivo es preciso conocer bien las características y propiedades de los circuitos que
vamos a estudiar y así poder discernir del programa cuando haga falta.
CIRCUITO 1:
Primero hemos empezado con un circuito que conocemos de sobra, un filtro paso bajo.
Antes de empezar a entrar el circuito a la máquina debemos tener claro el esquema y es muy
importante tener numerados todos los nodos.
Para introducir el circuito en Pspice debemos tener presente una serie de comandos básicos:
Circuito 1
Vg 1 0 AC 10
R1 1 2 1000
C1 2 0 159e-12
.AC LIN 1 1e6 1e6
.PRINT AC VM(2) VP(2) VR(2) VI(2)
.END
En la primera fila colocaremos el nombre o título del circuito. Para que Pspice distinga un
componente de otro, o un comando de otro, deberemos cambiar de fila.
Cada tipo de componente tiene asignado una letra seguido de un número o letra que lo
distingue de los demás componentes del mismo tipo, por ejemplo: fuente de tensión (V1, V2,
Vg…), fuente de corriente (I1, I2, Vg…), resistencia (R1, R2…), condensador (C1, C2…), bobina (L1,
L2…), fuente dependiente de tensión (E1, E2…)…
En la segunda fila tenemos una fuente de tensión Vg que tiene su polo positivo en el nodo 1 y el
polo negativo en el nodo 0 o masa. Hay que ser cuidadosos en el orden, ya que si lo
invirtiéramos estaríamos colocando la fuente al revés. También debemos indicarle que actuará
en modo AC y que tendrá una amplitud de 10 voltios.
En la tercera y cuarta fila tenemos una resistencia y un condensador con su respectiva posición
(a diferencia de la fuente de tensión, en este caso no importa el orden de las posiciones ya que
estos componentes no tienen polaridad) y su valor nominal (hay que recordar que al ordenador
no podemos pasarle múltiplos o submúltiplos de la unidad, así que utilizaremos la notación
científica si hace falta. También añadir que los decimales habrá que escribirlos con punto y no
con coma.).
En la quinta fila tenemos un comando (para que el programa distinga un comando de un
componente le pondremos un punto al principio) con el que decimos a Pspice que el circuito
estará en AC en el nodo 1 (la salida de la fuente) y tendrá una frecuencia determinada. Hay que
