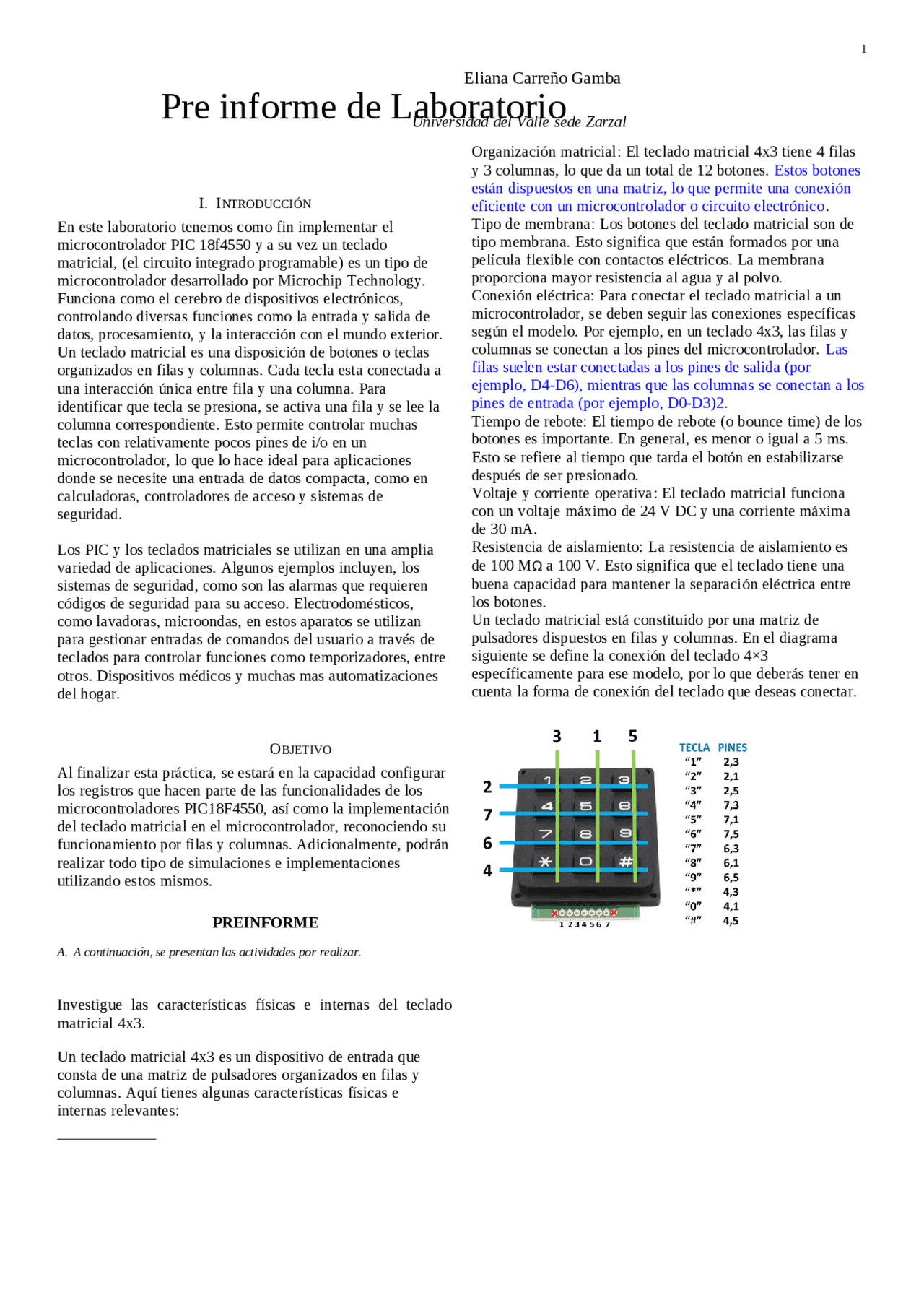

I. INTRODUCCIÓN
En este laboratorio tenemos como fin implementar el
microcontrolador PIC 18f4550 y a su vez un teclado
matricial, (el circuito integrado programable) es un tipo de
microcontrolador desarrollado por Microchip Technology.
Funciona como el cerebro de dispositivos electrónicos,
controlando diversas funciones como la entrada y salida de
datos, procesamiento, y la interacción con el mundo exterior.
Un teclado matricial es una disposición de botones o teclas
organizados en filas y columnas. Cada tecla esta conectada a
una interacción única entre fila y una columna. Para
identificar que tecla se presiona, se activa una fila y se lee la
columna correspondiente. Esto permite controlar muchas
teclas con relativamente pocos pines de i/o en un
microcontrolador, lo que lo hace ideal para aplicaciones
donde se necesite una entrada de datos compacta, como en
calculadoras, controladores de acceso y sistemas de
seguridad.
Los PIC y los teclados matriciales se utilizan en una amplia
variedad de aplicaciones. Algunos ejemplos incluyen, los
sistemas de seguridad, como son las alarmas que requieren
códigos de seguridad para su acceso. Electrodomésticos,
como lavadoras, microondas, en estos aparatos se utilizan
para gestionar entradas de comandos del usuario a través de
teclados para controlar funciones como temporizadores, entre
otros. Dispositivos médicos y muchas mas automatizaciones
del hogar.
OBJETIVO
Al finalizar esta práctica, se estará en la capacidad configurar
los registros que hacen parte de las funcionalidades de los
microcontroladores PIC18F4550, así como la implementación
del teclado matricial en el microcontrolador, reconociendo su
funcionamiento por filas y columnas. Adicionalmente, podrán
realizar todo tipo de simulaciones e implementaciones
utilizando estos mismos.
PREINFO RME
A. A continuación, se presentan las actividades por realizar.
Investigue las características físicas e internas del teclado
matricial 4x3.
Un<teclado matricial 4x3<es un dispositivo de entrada que
consta de una matriz de pulsadores organizados en filas y
columnas. Aquí tienes algunas características físicas e
internas relevantes:
Organización matricial: El teclado matricial 4x3 tiene 4 filas
y 3 columnas, lo que da un total de 12 botones.<Estos botones
están dispuestos en una matriz, lo que permite una conexión
eficiente con un microcontrolador o circuito electrónico.
Tipo de membrana: Los botones del teclado matricial son de
tipo membrana. Esto significa que están formados por una
película flexible con contactos eléctricos. La membrana
proporciona mayor resistencia al agua y al polvo.
Conexión eléctrica: Para conectar el teclado matricial a un
microcontrolador, se deben seguir las conexiones específicas
según el modelo. Por ejemplo, en un teclado 4x3, las filas y
columnas se conectan a los pines del microcontrolador. <Las
filas suelen estar conectadas a los pines de salida (por
ejemplo, D4-D6), mientras que las columnas se conectan a los
pines de entrada (por ejemplo, D0-D3)2.
Tiempo de rebote: El tiempo de rebote (o<bounce time) de los
botones es importante. En general, es menor o igual a 5 ms.
Esto se refiere al tiempo que tarda el botón en estabilizarse
después de ser presionado.
Voltaje y corriente operativa : El teclado matricial funciona
con un voltaje máximo de 24 V DC y una corriente máxima
de 30 mA.
Resistencia de aislamiento: La resistencia de aislamiento es
de 100 MΩ a 100 V. Esto significa que el teclado tiene una
buena capacidad para mantener la separación eléctrica entre
los botones.
Un teclado matricial está constituido por una matriz de
pulsadores dispuestos en filas y columnas. En el diagrama
siguiente se define la conexión del teclado 4×3
específicamente para ese modelo, por lo que deberás tener en
cuenta la forma de conexión del teclado que deseas conectar.
Pre informe de Laboratorio
Eliana Carreño Gamba
Universidad del Valle sede Zarzal
1
