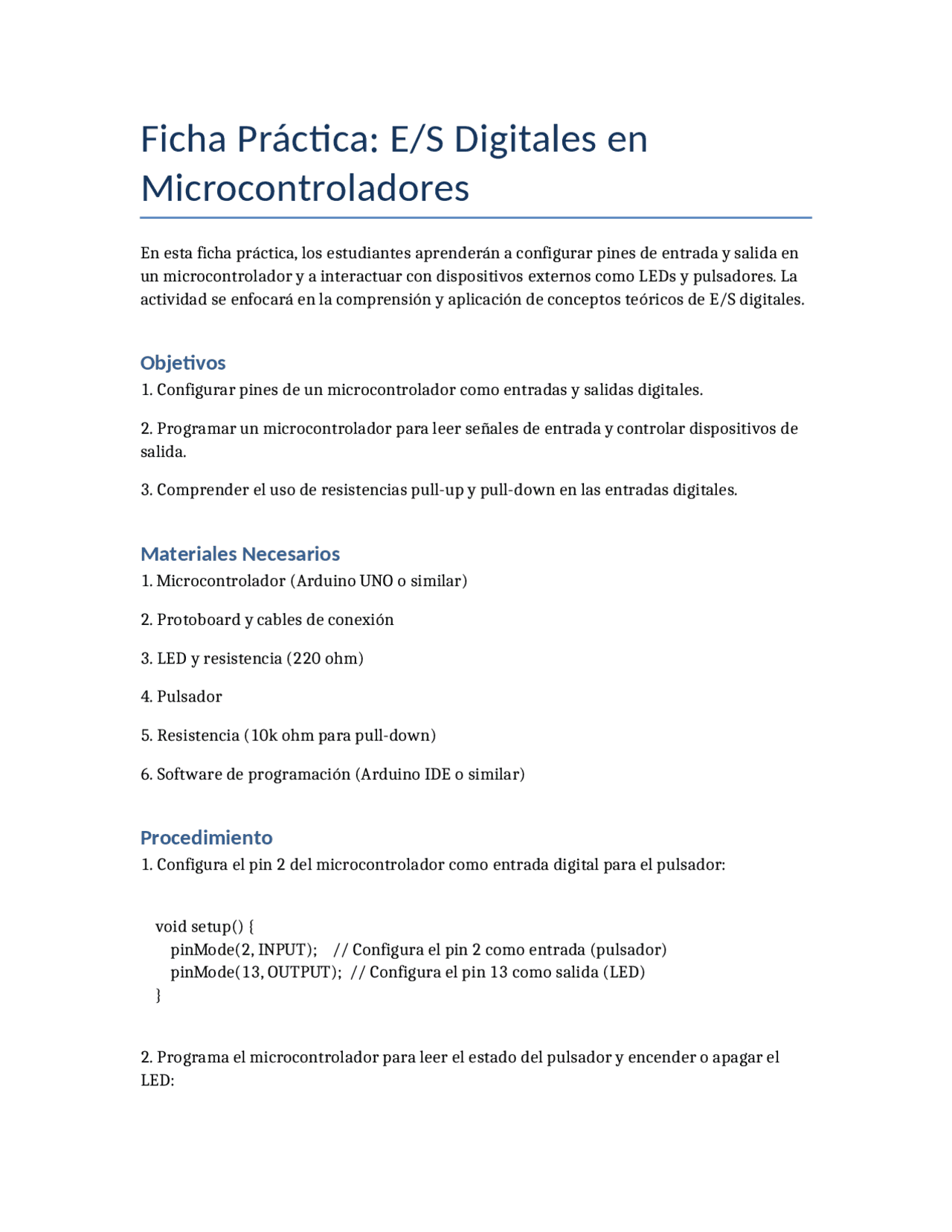

Ficha Práctica: E/S Digitales en
Microcontroladores
En esta ficha práctica, los estudiantes aprenderán a configurar pines de entrada y salida en
un microcontrolador y a interactuar con dispositivos externos como LEDs y pulsadores. La
actividad se enfocará en la comprensión y aplicación de conceptos teóricos de E/S digitales.
Objetivos
1. Configurar pines de un microcontrolador como entradas y salidas digitales.
2. Programar un microcontrolador para leer señales de entrada y controlar dispositivos de
salida.
3. Comprender el uso de resistencias pull-up y pull-down en las entradas digitales.
Materiales Necesarios
1. Microcontrolador (Arduino UNO o similar)
2. Protoboard y cables de conexión
3. LED y resistencia (220 ohm)
4. Pulsador
5. Resistencia (10k ohm para pull-down)
6. Software de programación (Arduino IDE o similar)
Procedimiento
1. Configura el pin 2 del microcontrolador como entrada digital para el pulsador:
void setup() {
pinMode(2, INPUT); // Configura el pin 2 como entrada (pulsador)
pinMode(13, OUTPUT); // Configura el pin 13 como salida (LED)
}
2. Programa el microcontrolador para leer el estado del pulsador y encender o apagar el
LED:
