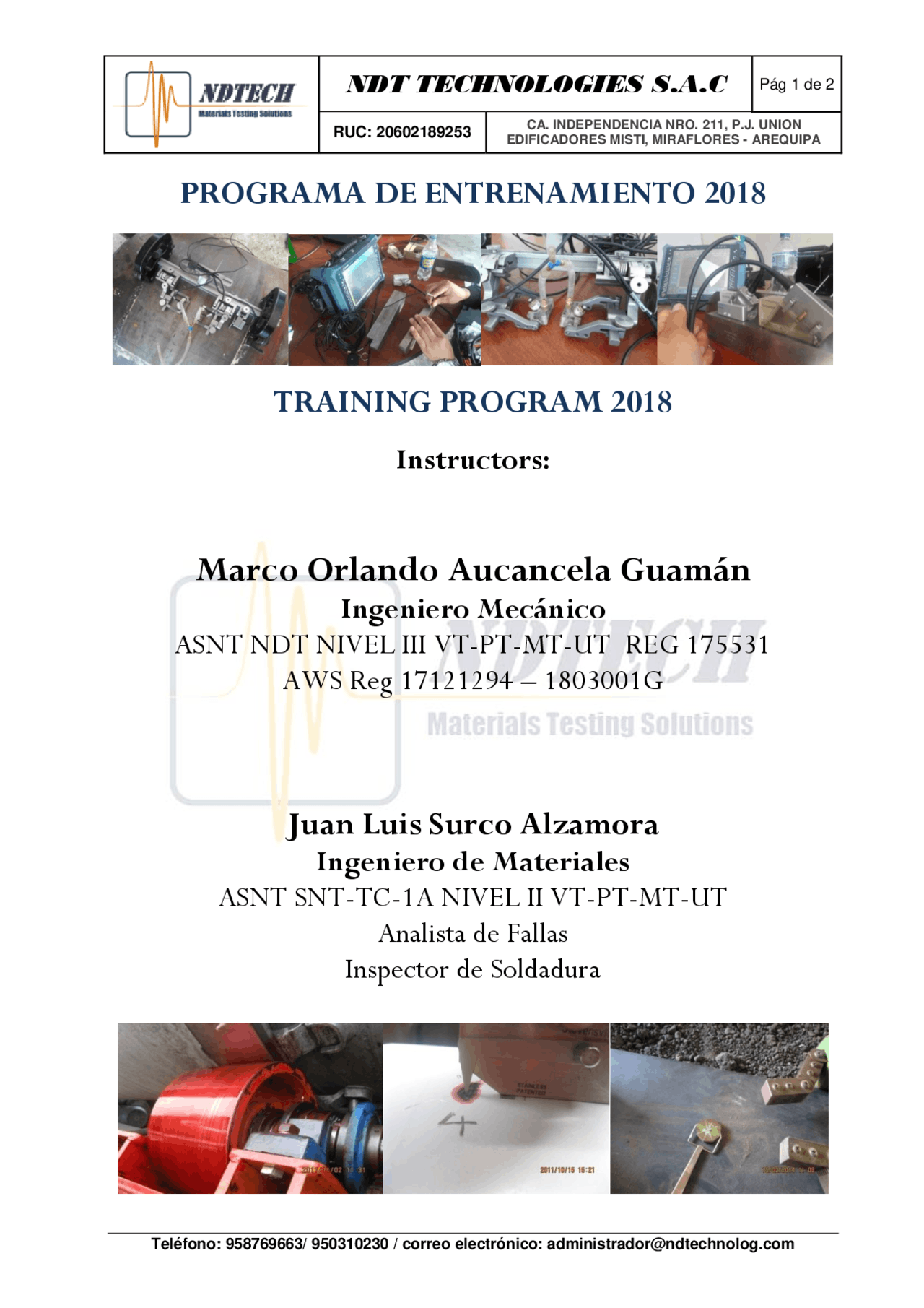

RUC: (^20602189253) EDIFICADORES MISTICA.^ INDEPENDENCIA NRO. 211, MIRAFLORES,^ P.J. UNION - AREQUIPA Teléfono: 958769663/ 950310230 / correo electrónico: [email protected] PROGRAMA DE ENTRENAMIENTO 2018 TRAINING PROGRAM 2018 Instructors: Marco Orlando Aucancela Guamán Ingeniero Mecánico ASNT NDT NIVEL III VT-PT-MT-UT REG 175531 AWS Reg 17121294 – 1803001G Juan Luis Surco Alzamora Ingeniero de Materiales ASNT SNT-TC-1A NIVEL II VT-PT-MT-UT Analista de Fallas Inspector de Soldadura

NDT TECHNOLOGIES S.A.C Pág^2 de^2

RUC: (^20602189253) EDIFICADORES MISTICA.^ INDEPENDENCIA NRO. 211, MIRAFLORES,^ P.J. UNION - AREQUIPA Teléfono: 958769663/ 950310230 / correo electrónico: [email protected]

Entrenamiento, Calificación y

Certificación

Training, Qualification and Certification

Líquidos Penetrantes Nivel I-II

Duración: 16 horas

Días: 22 y 23 de Setiembre 2018

CONTENIDO DEL PROGRAMA

REVISIÓN

a. ANSI/ASNT CP – 105 – 2016 EDITION. TOPICAL OUTLINES FOR QUALIFICATION OF NONDESTRUCTIVE TESTING PERSONNEL b. RECOMMENDED PRACTICE N° SNT – TC – 1A 2016 EDITION. PERSONNEL QUALIFICATION AND CERTIFICATION IN NONDESTRUCTIVE TESTING c. ANSI/ASNT CP – 189 – 2016 EDITION. ASNT STANDARD FOR QUALIFICATION AND CERTIFICATION OF NONDESTRUCTIVE TESTING PERSONNEL d. ASME / ASTM SE – 165/ SE – 165M STANDARD PRACTICE FOR LIQUID PENETRANT EXAMINATION FOR GENERAL INDUSTRY e. ASTM E1417 EDITION 2016 PRACTICE FOR LIQUID PENETRANT TESTING

1.0 Introducción a Líquidos Penetrantes

2.0 Procesos de Líquidos Penetrantes

3.0 Métodos de Líquidos Penetrantes.

4.0 Equipos de Líquidos Penetrantes.

5.0 Selección del Método.

6.0 Interpretación y Evaluación.

7.0 Procesos de Control de Líquidos Penetrantes.

8.0 Procedimientos de Prueba de Líquidos Penetrantes.

9.0 EVALUACIONES GENERAL, ESPECÍFICA Y PRÁCTICA.

PROGRAMA DE ENTRENAMIENTO 2018

TRAINING PROGRAM 2018

INTRODUCCIÓN AL PROGRAMA DE

ENTRENAMIENTO EN ENSAYOS NO

DESTRUCTIVOS

Qué son los ensayos no destructivos? Qué es la probabilidad de detección? Cuántos métodos de ensayos existen? Cómo se administra un programa de Inspección? Qué importancia presenta la correcta aplicación?

QUÉ ES UN ENSAYO NO DESTRUCTIVO?

Las pruebas no destructivas son una rama de la ciencia de materiales concerniente con todos los aspectos de uniformidad, calidad y serviciabilidad de materiales y estructuras. La ciencia de las pruebas no destructivas incorpora toda la tecnología para la detección y medición de propiedades significantes, incluyendo discontinuidades en productos en desarrollo o en productos terminados. Ref. (ASNT Classification of the NDT Methods)

EL TÉRMINO ENSAYO NO DESTRUCTIVO

El término inspección no destructiva (IND) o ensayo no destructivo (END) está definido como una clase de prueba física o química que permite la medición y/o detección de propiedades significantes o la detección de defectos en materiales, componentes o estructuras sin alterar su funcionalidad. Ref. (NDT Overview Handbook)

QUÉ ES ASNT Y CUÁL ES ES SU APORTE EN

LA INDUSTRIA MODERNA?

ASNT (The American Society for Nondestructive Testing) en Estados Unidos es la Sociedad Americana de Ensayos No Destructivos, una organización sin fines de lucro la cual ha organizado la división de Ensayos No Destructivos agrupando a todo tipo de profesionales dedicados o enfocados al desarrollo de los END alrededor del mundo. La estructura organizacional de ASNT ha permitido desarrollar cada método de ensayo no destructivo en investigación, desarrollo y entrenamiento del personal principalmente.

Y PORQUÉ ASNT?

Todos los códigos, estándares y especificaciones hacen referencia a ASNT para el personal de ensayos no destructivos, como por ejemplo: ASME SECCION I EDICION 2010 .- PW- 50 , page 119 ASME SECCION V EDICION 2010 .- T- 120 , page 1 ASME SECCION VIII DIV. 1 ED. 2010 .- UW- 54 , page 150 ASME SECCION VIII DIV. 2 ED. 2010 .- 7. 3. 6 page e. 918 ASME SECCION VIII DIV. 3 ED. 2010 .- KE- 112 , page 199 ASME SECCION IX EDICION 2010 .- QW 191. 2. 2 , page 8

Y PORQUÉ ASNT?

Todos los códigos, estándares y especificaciones hacen referencia a ASNT para el personal de ensayos no destructivos, como por ejemplo: API 1104 , ABRIL 2010 .- 1 .- General, page 1 , 8. 4 page 21 API 510 .- PRESSURE VESSEL.- 3. 18. page. 3 - 2 API 570 .- PIPING INSPECTION CODE.- 4. 3. 5 , page 16 AWS D 1. 1. EDICION 2010 .- Parte D 6. 14 , page 233 español AWS D 1. 5 EDICION 2008 .- 6. Inspection, page 133 AWS D 1. 6 EDICION 2007 .- 6. Inspection, page 125

Ejemplo en el Código AWS D 1. 1 Edición 2010?

OTROS PROGRAMAS DE ENTRENAMIENTO EN

EL MUNDO DE LOS END

EF NDT European Federation for Nondestructive Testing BI NDT The British Institute of Nondestructive Testing AI NDT Australian Institute of Nondestructive Testing JS NDI The Japanese Society for Nondestructive Testing

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

**1. Visual (Visual Testing ) VT

2. Análisis de Vibraciones VA
3. Ultrasonido (Ultrasonic Testing) UT
4. Termografía Infrarroja IT
5. Radiografía (Radiographic Testing) RT
6. Radiografía con Neutrones (Neutron Radiographic Testing) NRT
7. Partículas Magnéticas (Magnetic Particle Testing) MT
8. Pérdida de Flujo Magnético (Magnetic Flux Leakage) MFL
9. Líquidos Penetrantes (Liquid Penetrant Testing) PT
10. Pruebas de Fugas (Leak Testing) LT
11. Pruebas Láser (Laser Testing) LA
12. Prueba de Ondas Guiadas GW
13. Radar de Penetración a Tierra (Ground Penetrating Radar) GPR
14. Pruebas Electromagnéticas (Electromagnetic Testing) ET
15. Emisiones Acústicas (Acoustic Emission Testing) AET
16. Pruebas de Microondas (Microwave Testing) MW**

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

1. INSPECCIÓN VISUAL (VT)

Técnica Directa

La inspección visual directa constituye el primer método de inspección aplicado por cualquier persona a cualquier tipo de material, pieza o componente fabricado con el objetivo de evaluar si el bien, componente o servicio cumple con los requerimientos de construcción, montaje, servicio u operación para el cual está intencionado. Se lo aplica directamente con el ojo humano.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

1. INSPECCIÓN VISUAL (VT)

Técnica Indirecta (o Remota)

La inspección visual indirecta o remota incluye equipamiento adicional, que asiste al ojo humano, para efectuar una inspección en sitios donde el Inspector no tiene acceso. Se utiliza equipos tales como: Espejos, Videoscopios, Fibroscopios, Boroscopios.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

2. ANÁLISIS DE VIBRACIONES (VA)

La vibración es un fenómeno mecánico por lo cual las oscilaciones ocurren a partir del punto de equilibrio.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

3. ULTRASONIDO (UT)

Algunas de las aplicaciones son: Medición de espesores, detección de fallas en soldadura, determinación de propiedades de materiales, caracterización de materiales entre los principales.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

4. TERMOGRAFIA INFRARROJA (IT)

Es la ciencia de medición y mapeo de temperaturas superficiales. Un sistema de escaneo de termografía infrarroja puede medir y observar las líneas de temperatura basadas en la diferencia térmica y puede hacerlo en el día o la noche bajo diferentes condiciones ambientales.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

4. TERMOGRAFIA INFRARROJA (IT)

Todos los objetos emiten radiación electromagnética de una longitud de onda dependiente de su temperatura. La frecuencia de la radiación es inversamente proporcional a la temperatura. Su aplicación se ha enfocado en diferentes campos de la industria.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

5 .RADIOGRAFIA (RT)

La radiografía es un método de inspección en el cual el objeto es expuesto a rayos x o rayos gamma y una imagen es procesada en un film o mostrada digitalmente. En éste método de inspección el personal configura, expone, proceso la película o imagen e interpreta en concordancia con los requerimientos de códigos o especificaciones escritas.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

6. RADIOGRAFIA CON NEUTRONES (NRT)

Algunas aplicaciones se enfocan hacia la inspección de álabes de turbinas de aviones, explosivos de alta confiabilidad para la uniformidad del explosivo, discontinuidades internas tales como fisuras, poros, variaciones de densidad, discontinuidades de pegado en materiales adhesivos.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

7. PARTICULAS MAGNÉTICAS (MT)

El principio de funcionamiento del método se basa en la aplicación de una campo magnético y ante la presencia de una discontinuidad, la partícula crea un puente sobre estos materiales ferromagnéticos por lo que presentan estas indicaciones visibles para discontinuidades superficiales y subsuperficiales.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

7. PARTICULAS MAGNETICAS (MT)

Se aplica bajo una intensidad de luz ambiente y en bajas intensidades con luz ultravioleta a un pico de 365 nm de longitud de onda donde los colores amarillo y verde son más sensibles.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

8. PERDIDA DE FLUJO MAGNETICO (MFL)

Imanes permanentes que generan un campo magnético cuya intensidad es medida por un sensor magnético de pérdida de flujo. La interpretación de resultados se muestra a través de curvas de pérdida de campo magnético (cambio de fase).

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

9. LIQUIDOS PENETRANTES (PT)

Su aplicación se considera en un ambiente de luz visible y luz ultravioleta existiendo en ésta última niveles de sensibilidad de acuerdo al tamaño de la indicación a ser detectada.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

10. PRUEBAS DE FUGA (LT)

Es una pérdida de un flujo (gas o líquido) a través de una pared con la presencia de una variación de presión y debido a una imperfección tal como tal como un agujero, fisura o mal sellado. La fuga requiere diferencia de presión para generar la fuga, siempre va de la mayor a la menor presión.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

10. PRUEBAS DE FUGA (LT)

Ultrasonido Aerotransportado.- Algunas de las aplicaciones están enfocadas al mantenimiento predictivo en plantas, centrales termoeléctricas y plantas petroquímicas.

MÉTODOS DE ENSAYOS NO DESTRUCTIVOS

11. PRUEBAS LASER (LA)

Técnicas incluyen:

1. Holografía
2. Shearografía
3. Profilometría de triangulación de puntos
