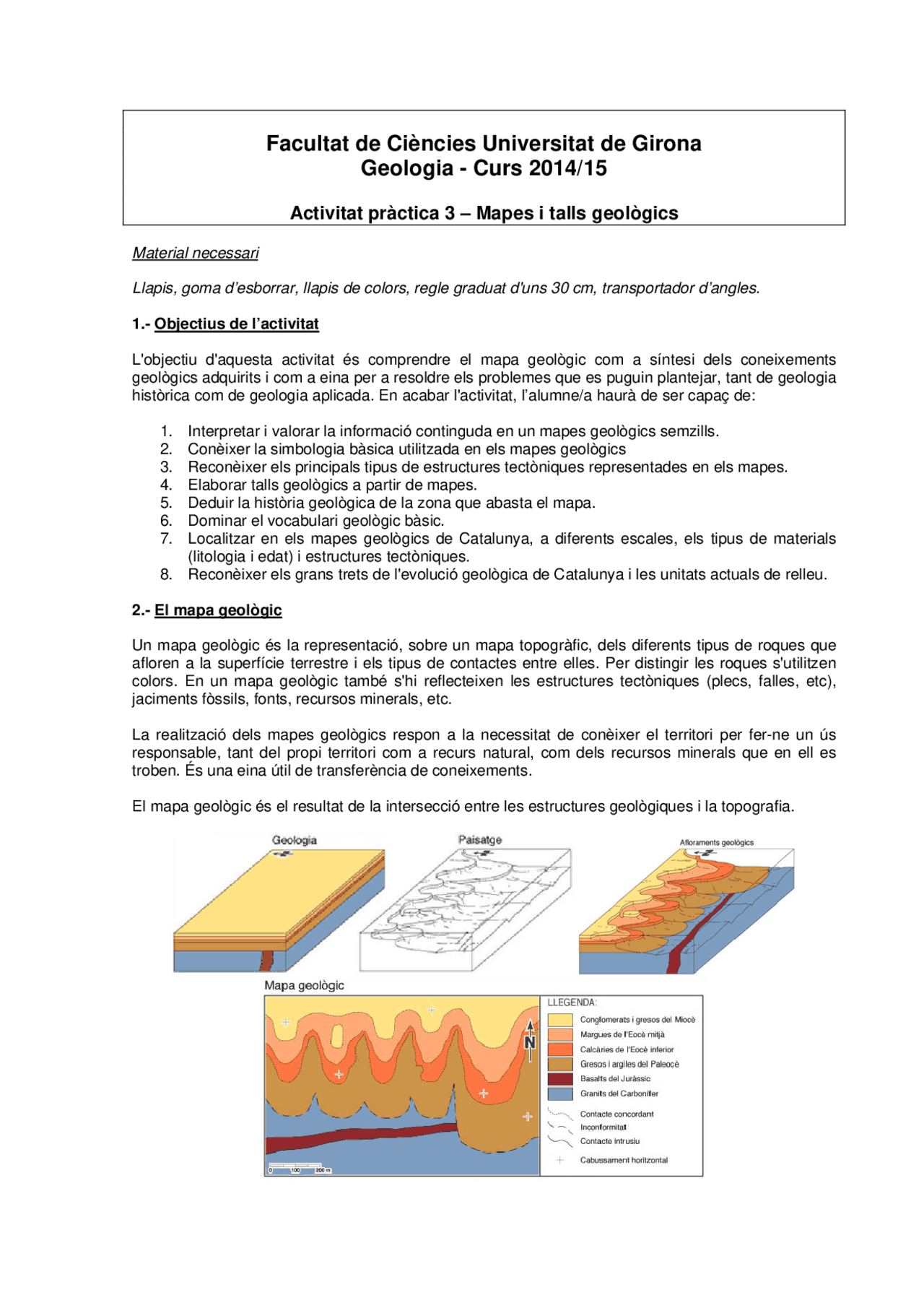

Facultat de Ciències Universitat de Girona
Geologia - Curs 2014/
Activitat pràctica 3 – Mapes i talls geològics
Material necessari
Llapis, goma d’esborrar, llapis de colors, regle graduat d'uns 30 cm, transportador d’angles.
1.- Objectius de l’activitat
L'objectiu d'aquesta activitat és comprendre el mapa geològic com a síntesi dels coneixements geològics adquirits i com a eina per a resoldre els problemes que es puguin plantejar, tant de geologia històrica com de geologia aplicada. En acabar l'activitat, l’alumne/a haurà de ser capaç de:
- Interpretar i valorar la informació continguda en un mapes geològics semzills.
- Conèixer la simbologia bàsica utilitzada en els mapes geològics
- Reconèixer els principals tipus de estructures tectòniques representades en els mapes.
- Elaborar talls geològics a partir de mapes.
- Deduir la història geològica de la zona que abasta el mapa.
- Dominar el vocabulari geològic bàsic.
- Localitzar en els mapes geològics de Catalunya, a diferents escales, els tipus de materials (litologia i edat) i estructures tectòniques.
- Reconèixer els grans trets de l'evolució geològica de Catalunya i les unitats actuals de relleu.
2.- El mapa geològic
Un mapa geològic és la representació, sobre un mapa topogràfic, dels diferents tipus de roques que afloren a la superfície terrestre i els tipus de contactes entre elles. Per distingir les roques s'utilitzen colors. En un mapa geològic també s'hi reflecteixen les estructures tectòniques (plecs, falles, etc), jaciments fòssils, fonts, recursos minerals, etc.
La realització dels mapes geològics respon a la necessitat de conèixer el territori per fer-ne un ús responsable, tant del propi territori com a recurs natural, com dels recursos minerals que en ell es troben. És una eina útil de transferència de coneixements.
El mapa geològic és el resultat de la intersecció entre les estructures geològiques i la topografia.
Qualsevol mapa, per ser entenedor, ha d’anar acompanyat d’una llegenda que expliqui el significat de tots els elements utilitzats en la representació cartogràfica (colors, símbols, trames etc). És per això que en principi, llegir un mapa hauria de ser tant fàcil com llegir una novel·la.
La primera cosa que cal interpretar són els colors (moltes vegades substituïts per trames). Cada color representa un conjunt de roques d’una determinada edat i litologia. El significat de cada color es pot localitzar a la llegenda del mapa, on es troben ordenats segons la seva edat, de més antic (a baix) a més modern (a dalt). Moltes vegades, per tal d’evitar problemes de lectura i no confondre un color amb un altre de to semblant, s'assigna un codi (lletres i números) a cada color. A la llegenda també es dóna una descripció del tipus de roques que integren cada unitat litològica.
Hi ha uns acords, no respectats en tots els mapes, per assignar un color (amb diferents tonalitats) a cada unitat de temps geològic. Així, els colors grisos clars representen el Quaternari, els grocs el Terciari superior, els taronges el Terciari inferior, els verds el Cretaci, els blaus el Juràssic, etc. Això facilita una primera idea de la distribució i extensió de cada unitat de temps. Així i tot és imprescindible comprovar el significat de cada color.
Per entendre el mapa ens és d’una gran ajuda la confecció i anàlisi del tall geològic per tal de situar de manera adequada els plans i les estructures geològiques a l’espai. El tall geològic mostra la disposició estructural dels materials i facilita la interpretació dels esdeveniments que han succeït a la zona cartografiada
3.- El tall geològic
És la interpretació gràfica, en un pla vertical, de l'estructura geològica del subsòl. És com si féssim un tall a la Terra per veure com és el seu interior.
Per construir un tall geològic cal situar, sobre un perfil topogràfic, les dades que s'observen en el mapa: el tipus de roca, el seu cabussament (direcció i angle d'inclinació), la potència (gruix), els tipus de contactes, les estructures tectòniques i la informació de què es disposi del subsòl (pous petrolífers, perfils sísmics, etc.).
SIMBOLOGIA UTILITZADA EN MAPES I TALLS GEOLÒGICS
Fonts:
- Institut Geològic de Catalunya http://www.igc.cat/web/ca/mapageol.html
- Geocamp: http://webs2002.uab.es/_c_gr_geocamp/geocamp/1024/
- BACH, J.; OBRADOR, A. (1997).- Geologia. Unitat didàctica: Història geològica local. Generalitat de Catalunya. Servei d'Ordenació Curricular 39 p. Barcelona.
- OMS, O., VICENS, E. i OBRADOR, A. (2002).- Introducción al mapa geológico (1): topografía i fundamentos. Revista de la Asociación Española de la Enseñanza de las Ciencias de la Tierra. Monografías 2/55 pp.
