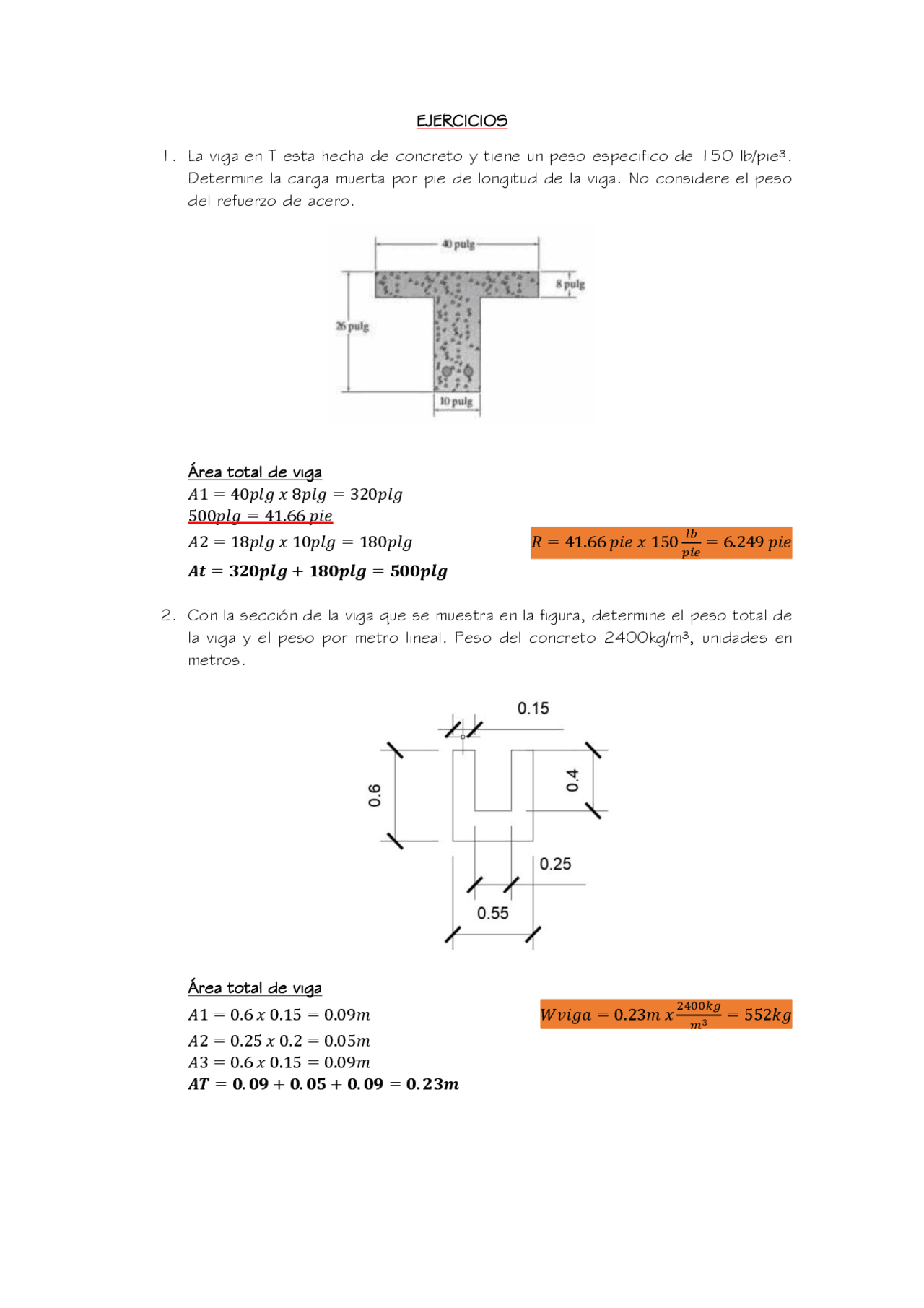

EJERCICIOS
1. La viga en T esta hecha de concreto y tiene un peso especifico de 150 lb/pie³.
Determine la carga muerta por pie de longitud de la viga. No considere el peso
del refuerzo de acero.
Área total de viga
𝐴1 = 40𝑝𝑙𝑔 𝑥 8𝑝𝑙𝑔 = 320𝑝𝑙𝑔
500𝑝𝑙𝑔 = 41.66 𝑝𝑖𝑒
𝐴2 = 18𝑝𝑙𝑔 𝑥 10𝑝𝑙𝑔 = 180𝑝𝑙𝑔 𝑅 = 41.66 𝑝𝑖𝑒 𝑥 150 𝑙𝑏
𝑝𝑖𝑒 = 6.249 𝑝𝑖𝑒
𝑨𝒕 = 𝟑𝟐𝟎𝒑𝒍𝒈 + 𝟏𝟖𝟎𝒑𝒍𝒈 = 𝟓𝟎𝟎𝒑𝒍𝒈
2. Con la sección de la viga que se muestra en la figura, determine el peso total de
la viga y el peso por metro lineal. Peso del concreto 2400kg/m³, unidades en
metros.
Área total de viga
𝐴1 = 0.6 𝑥 0.15 = 0.09𝑚 𝑊𝑣𝑖𝑔𝑎 = 0.23𝑚 𝑥 2400𝑘𝑔
𝑚3=552𝑘𝑔
𝐴2 = 0.25 𝑥 0.2 = 0.05𝑚
𝐴3 = 0.6 𝑥 0.15 = 0.09𝑚
𝑨𝑻 = 𝟎. 𝟎𝟗 + 𝟎. 𝟎𝟓 + 𝟎. 𝟎𝟗 = 𝟎. 𝟐𝟑𝒎
