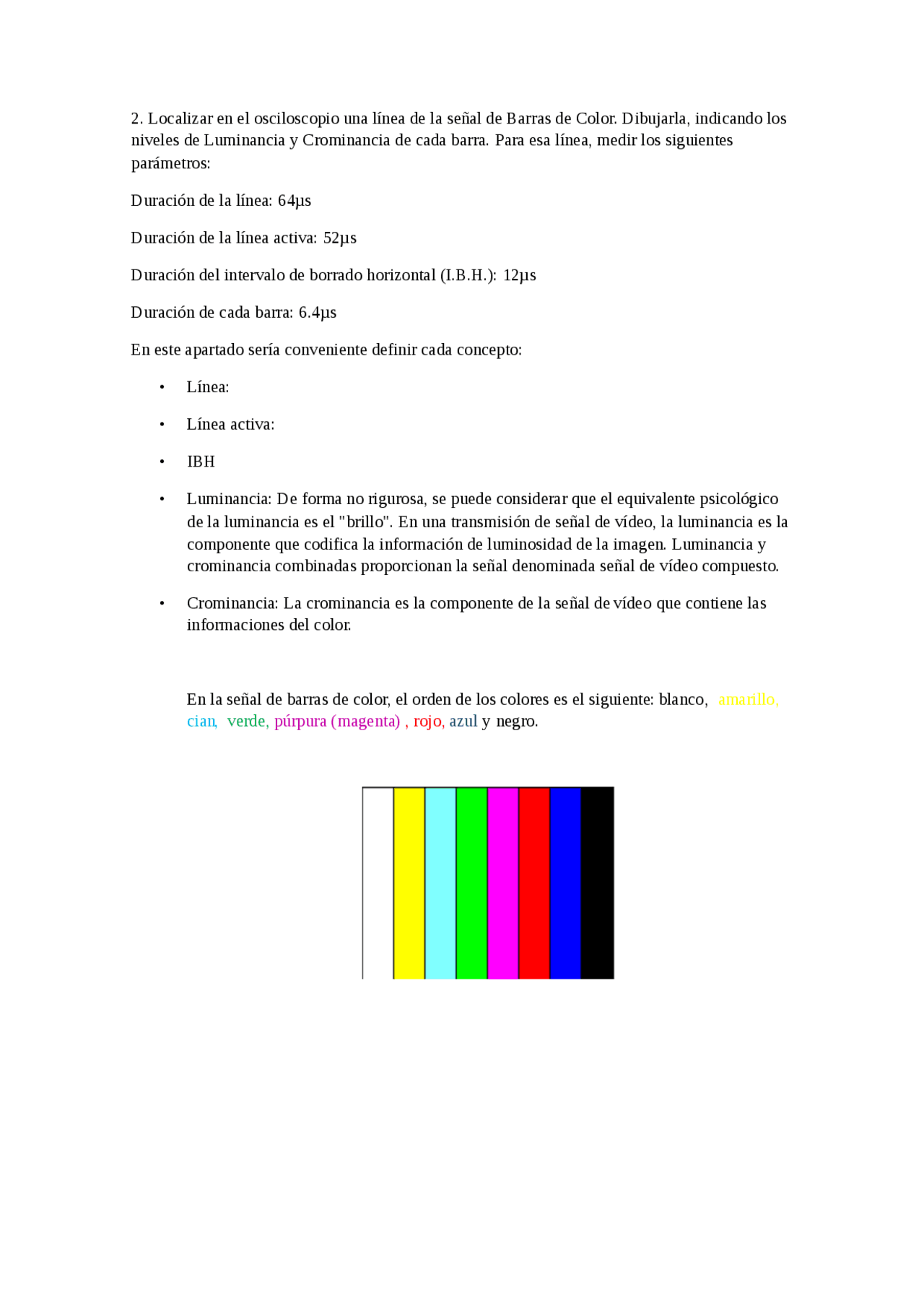

2. Localizar en el osciloscopio una línea de la señal de Barras de Color. Dibujarla, indicando los
niveles de Luminancia y Crominancia de cada barra. Para esa línea, medir los siguientes
parámetros:
Duración de la línea: 64µs
Duración de la línea activa: 52µs
Duración del intervalo de borrado horizontal (I.B.H.): 12µs
Duración de cada barra: 6.4µs
En este apartado sería conveniente definir cada concepto:
• Línea:
• Línea activa:
• IBH
• Luminancia: De forma no rigurosa, se puede considerar que el equivalente psicológico
de la luminancia es el "brillo". En una transmisión de señal de vídeo, la luminancia es la
componente que codifica la información de luminosidad de la imagen. Luminancia y
crominancia combinadas proporcionan la señal denominada señal de vídeo compuesto.
• Crominancia: La crominancia es la componente de la señal de vídeo que contiene las
informaciones del color.
En la señal de barras de color, el orden de los colores es el siguiente: blanco, amarillo,
cian, verde, púrpura (magenta) , rojo, azul y negro.
