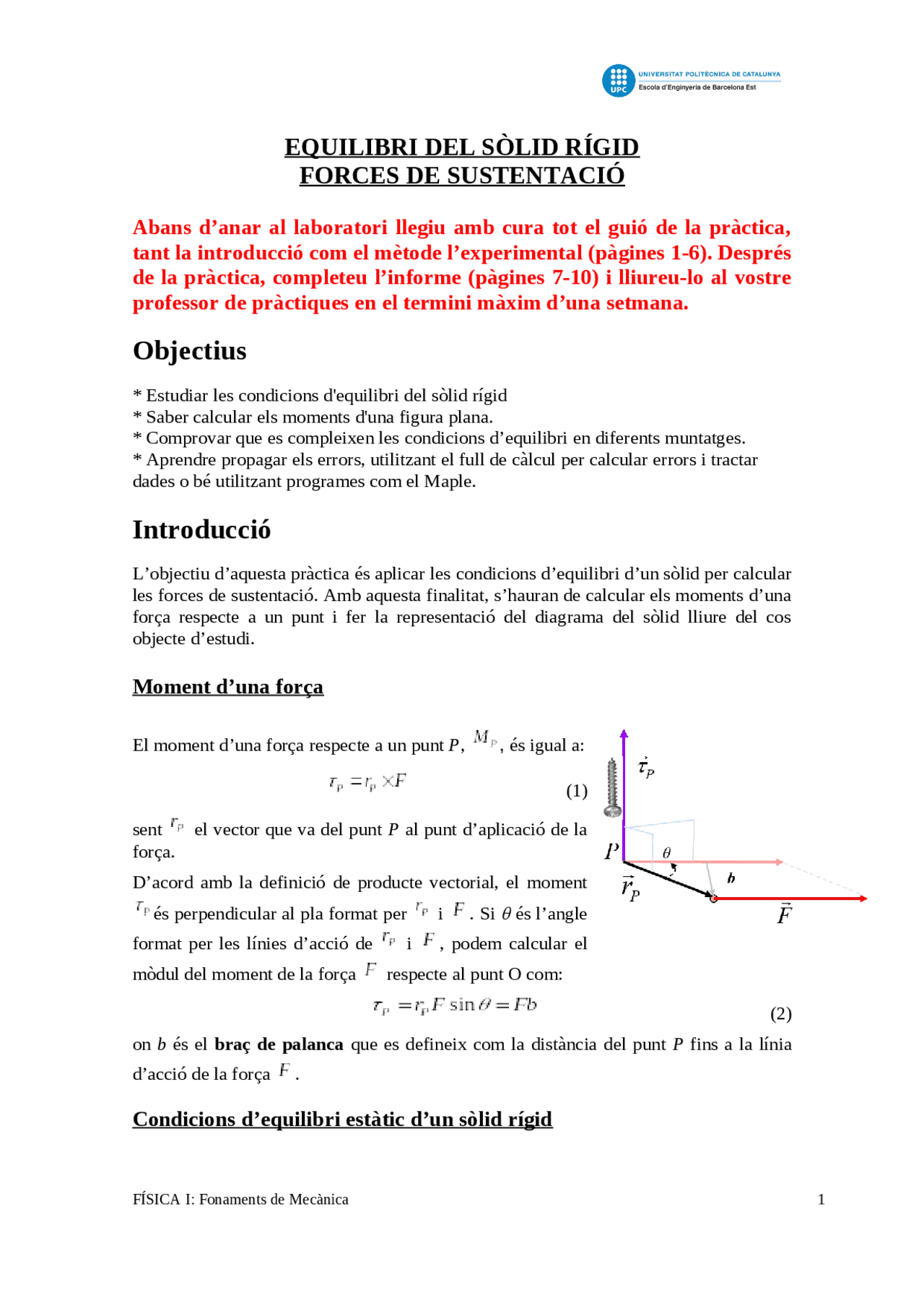

EQUILIBRI DEL SÒLID RÍGID
FORCES DE SUSTENTACIÓ
Abans d’anar al laboratori llegiu amb cura tot el guió de la pràctica,
tant la introducció com el mètode l’experimental (pàgines 1-6). Després
de la pràctica, completeu l’informe (pàgines 7-10) i lliureu-lo al vostre
professor de pràctiques en el termini màxim d’una setmana.
Objectius
* Estudiar les condicions d'equilibri del sòlid rígid
* Saber calcular els moments d'una figura plana.
* Comprovar que es compleixen les condicions d’equilibri en diferents muntatges.
* Aprendre propagar els errors, utilitzant el full de càlcul per calcular errors i tractar
dades o bé utilitzant programes com el Maple.
Introducció
L’objectiu d’aquesta pràctica és aplicar les condicions d’equilibri d’un sòlid per calcular
les forces de sustentació. Amb aquesta finalitat, s’hauran de calcular els moments d’una
força respecte a un punt i fer la representació del diagrama del sòlid lliure del cos
objecte d’estudi.
Moment d’una força
El moment d’una força respecte a un punt P, , és igual a:
(1)
sent el vector que va del punt P al punt d’aplicació de la
força.
D’acord amb la definició de producte vectorial, el moment
és perpendicular al pla format per i . Si
és l’angle
format per les línies d’acció de i , podem calcular el
mòdul del moment de la força respecte al punt O com:
(2)
on b és el braç de palanca que es defineix com la distància del punt P fins a la línia
d’acció de la força .
Condicions d’equilibri estàtic d’un sòlid rígid
FÍSICA I: Fonaments de Mecànica 1
