Part 1. Comprovació de la 2ª condició d’equilibri del sòlid
Determinació de la posició d’una càrrega per assolir l’equilibri

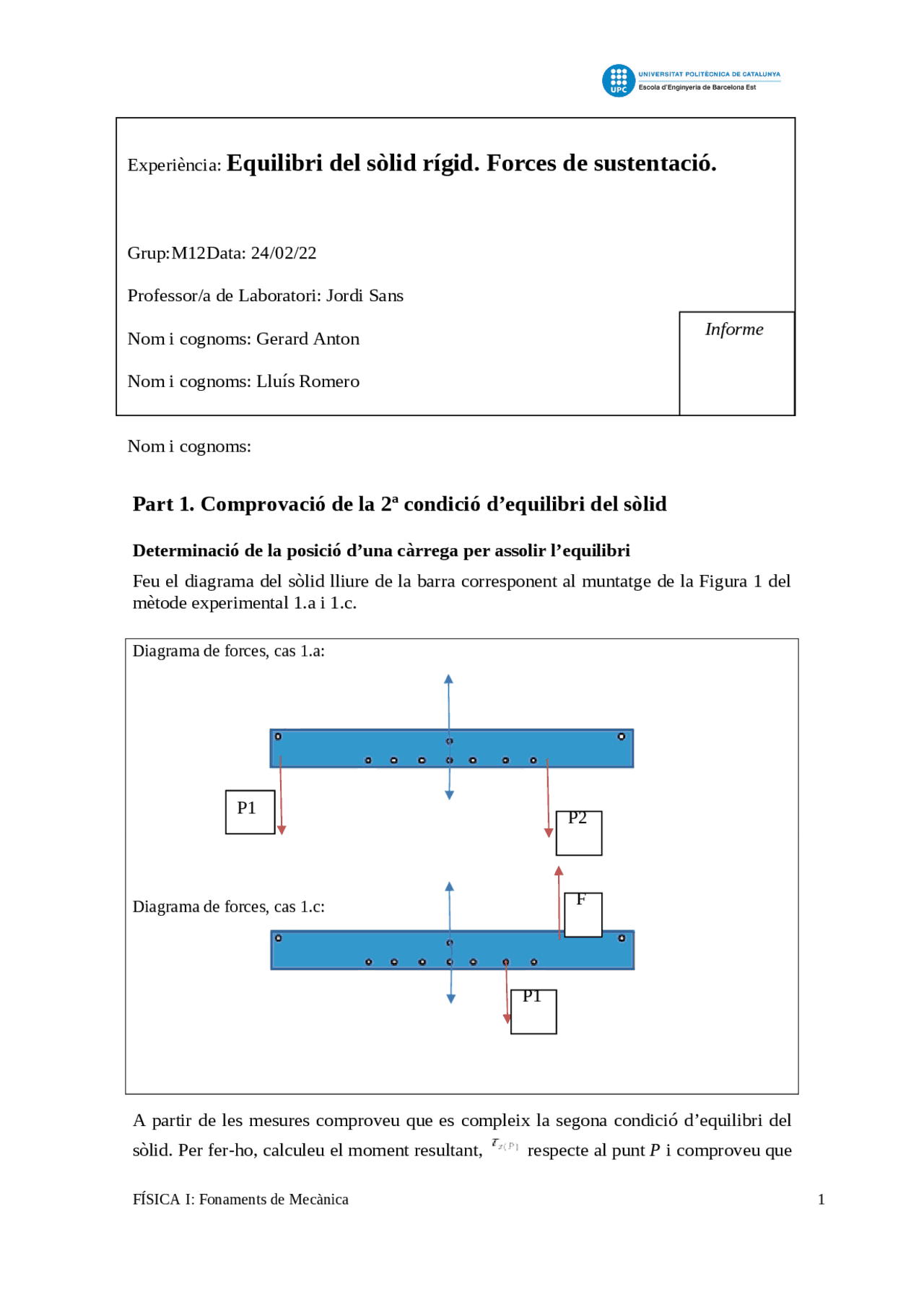

Feu el diagrama del sòlid lliure de la barra corresponent al muntatge de la Figura 1 del
mètode experimental 1.a i 1.c.
Diagrama de forces, cas 1.a:
Diagrama de forces, cas 1.c:
A partir de les mesures comproveu que es compleix la segona condició d’equilibri del
sòlid. Per fer-ho, calculeu el moment resultant, respecte al punt P i comproveu que
Experiència: Equilibri del sòlid rígid. Forces de sustentació.
Grup:M12Data: 24/02/
Professor/a de Laboratori: Jordi Sans
Nom i cognoms: Gerard Anton
Nom i cognoms: Lluís Romero
Nom i cognoms:
Informe
P
P
F
P
és igual a zero, tenint en compte l’error. Ompliu les caselles grogues de la Taula 1 (1.a,
1.b, 1.c i 1.d) i els corresponents resultats ben arrodonits a les caselles taronja.
Indiqueu a continuació l’expressió utilitzada per verificar la segona condició d’equilibri
i per calcular l’error. Adjunteu tots els fulls de càlculs, en cas que feu el càlcul d’errors
amb Maple, adjunteu els fulls amb el llistat.
Expressions:
Càlculs experiment 1.a:
( 0,96 x 10 )−( 0,42 x 20 ) =1,2 N·cm
Càlculs experiment 1.b:
( 0,96 x 8 )−( 0,72 x 10 )=0,48 N·cm
Càlculs experiment 1.c:
( 0,96 x 6 )−( 0,48 x 12 )= 0 N·cm
Càlculs experiment 1.d:
Calculeu, fent servir els valors experimentals, si es compleixen les dues condicions
d’equilibri del sòlid. Calculeu la resultant dels moments respecte P és zero, i també que
la resultant de les forces. Calculeu els corresponents errors i anoteu els resultats
(caselles grogues) i els resultats arrodonits (caselles taronja) a la Taula 2.
Escriviu les expressions utilitzades per fer els càlculs. Adjunteu tots els fulls de càlculs,
en cas de fer el càlcul d’errors amb Maple, adjunteu els fulls amb el llistat.
√(^ Fy^ ×^ Ɛ^ r )
2
+( Fi ×εr )
2
∑ (𝑟𝑖(𝑝) → × 𝐹𝑖 → ) 𝑖 −∑ (𝑟𝑧(𝑝) × 𝐹𝑧 → ) 𝑧 + ∑ (𝑟𝑖(𝑝) →
× 𝑃𝑀𝑖 → ) 𝑖 − ∑ (𝑟𝑖(𝑝) → × 𝑃𝑁𝑖 → ) 𝑖 = 0
( Fy × εr )
2
+( Fi × εr )
2
+( PM ×εr )
2
+( PN × εr )
2
Càlculs experiment 2.a:
== ∑F= F1+F2-Pm-Pn-Pbiga= 0,6+0,6-0,96-0,96-1,32= -2,04N
== ∑(ti)d= -F1d1+Pmdm-Pndn+F2d2= -0,620+0,9612-0,9612+0,620= 0 Ncm
Càlculs experiment 2.b:
== ∑F= F1+F2-Pm-Pn-Pbiga= 0,84+0,48-1,38-0,96-1,32= -2,34N
== ∑(ti)d= -F1d1+Pmdm-Pndn+F2d2= -0,8420+1,388-0,964+0,4820= 0 Ncm
Càlculs experiment 2.c:
== ∑F= F1+F2-Pm-Pn-Pbiga= 1,02+1,50-1,38-0,54-1,32= -0,72N
== ∑(ti)d= -F1d1+Pmdm-Pndn+F2d2= -1,0220+1,3812-0,5420+1,504= -8,
Ncm
Atenent a tots els resultats que es mostren a la Taula 2. Podem afirmar que es
compleixen les dues condicions d’equilibri del sòlid? Justifiqueu les respostes, tenint en
compte els errors per a cada cas.
En el nostre cas podríem dir que la condició del sumatori de forces no es compleix per alguna
raó que desconeixem, ja podria ser per algun error en les mesures (error humà), per errors
sistemàtics del dinamòmetre o qualsevol altre aparell de mesura. Per altra banda, podem afirmar
que si es compleix la condició dels moments, ja que en l’apartat a i b ens dona un resultat exacte
de 0, cosa que demostra a la perfecció que l’experiment està en equilibri. En canvi l’apartat c
ens dona un número bastant elevat, cosa que ens diu que en aquella prova no es compleix
aquesta condició. Tot això lligat amb els valors obtinguts dels errors, podem dir que ens
acostem en la majoria de proves realitzades a l’experiment.
