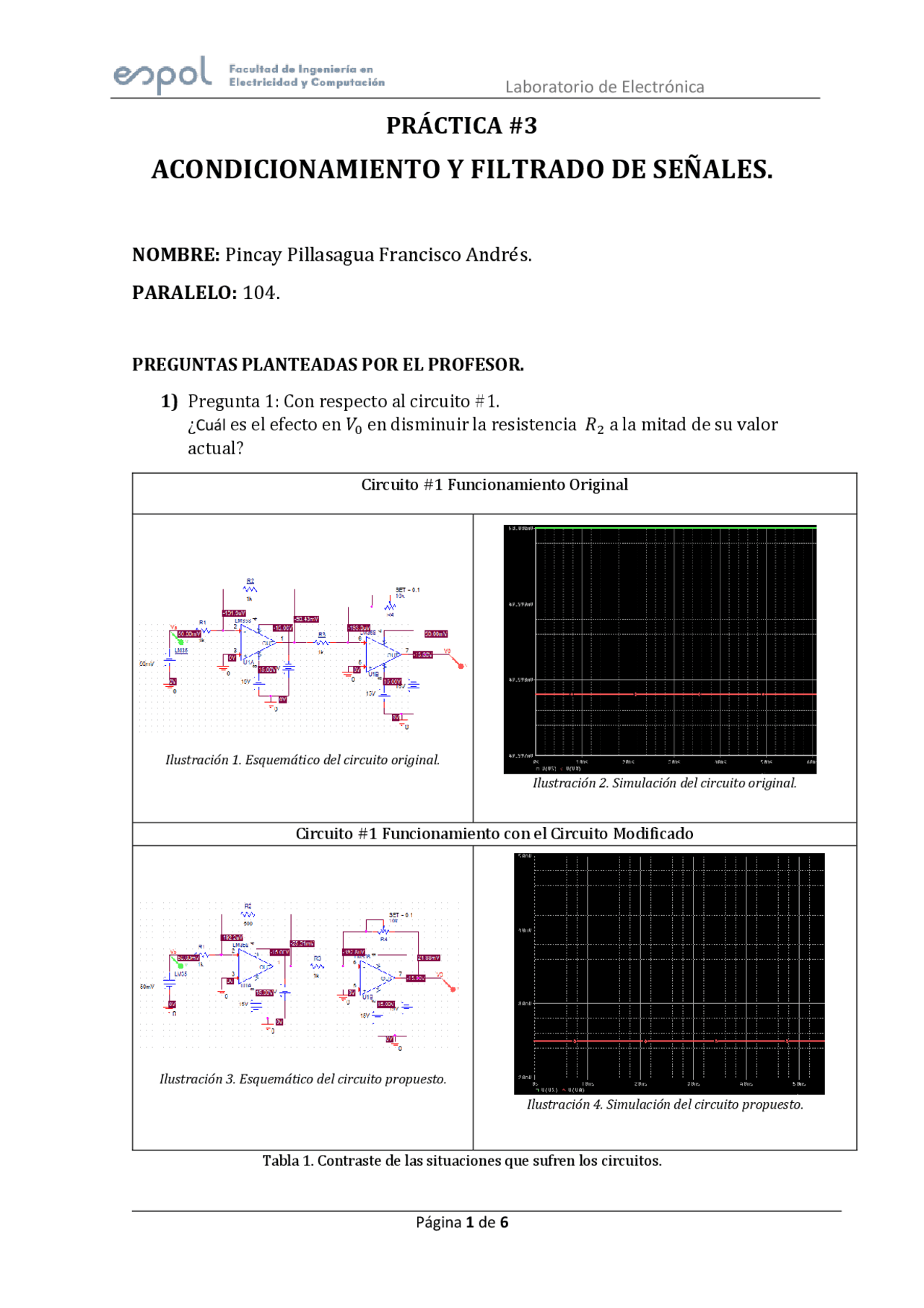

PRÁCTICA # 3
ACONDICIONAMIENTO Y FILTRADO DE SEÑALES.
NOMBRE: Pincay Pillasagua Francisco Andrés.
PARALELO: 104.
PREGUNTAS PLANTEADAS POR EL PROFESOR.
1) Pregunta 1: Con respecto al circuito #1. ¿Cuál es el efecto en 𝑉 0 en disminuir la resistencia 𝑅 2 a la mitad de su valor actual? Circuito #1 Funcionamiento Original Ilustración 1. Esquemático del circuito original. Ilustración 2. Simulación del circuito original. Circuito #1 Funcionamiento con el Circuito Modificado Ilustración 3. Esquemático del circuito propuesto. Ilustración 4. Simulación del circuito propuesto. Tabla 1. Contraste de las situaciones que sufren los circuitos.
El efecto es que 𝑉 0 se reduce a la mitad de 𝑉𝑠 así como se puede apreciar en la Tabla1. Esto se debe a que al ser amplificadores operaciones que no son inversores, dependen de la relación de las resistencias del circuito y en este caso al modificarle R2 a 500 Ω, la relación que así: 𝑉 0 = [−
] ∗ [−
] ∗ 𝑉𝑆
𝑉 0 = [−
] ∗ [−
] ∗ 𝑉𝑆
Por lo que: 𝑉 0 = 0. 5 ∗ 50 [𝑚𝑉] 𝑉 0 = 25 [𝑚𝑉] Finalmente, esto se complementa con lo que muestra la Ilustración 4.
Tabla 2. Análisis del circuito 2, parte 2. Circuito #2 Condiciones propuestas. Ilustración 7. Esquemático del circuito modificado. Ilustración 6. Simulación del circuito original. Con la modificación realizada notamos que en la simulación se obtienen los mismos valores de voltajes. Finalmente, no existe ningún efecto notorio ya que seguimos en un filtro pasa bajo donde debemos recordar que cumple con la característica de tener una impedancia 𝑍𝑐 casi 0, por lo que existe un corto en la parte de abajo, así le cambiemos el valor del capacitor, eso no alterará en gran magnitud.
SECCIÓN DE DETECCIÓN DE ERRORES.
En el siguiente circuito se desea que se amplifique una señal de entrada, tal que su señal se salida 𝑉 0 , sea 10 veces su señal de entrada 𝑉𝑠. Simule y analice el circuito, determine el o los errores que no permiten que esto suceda. Paso # 1 Análisis Ilustración 9. Diagrama esquemático del circuito original. Circuito original donde vemos que vamos a trabajar con amplificadores operaciones que no están conectados como no inversores. Paso #2 Análisis 𝑉 0 = (− 𝑅 2 𝑅 1 ) (− 𝑅 4 𝑅 3 ) 𝑉𝑆 𝑉 0 = (− 10000 1000 ) (− 1000 10000 ) 𝑉𝑆 𝑉 0 = 1 𝑉𝑆 Notamos que al inicio y al final no se amplifica nada y lo corroboramos con la ecuación mostrada, ya que no es inversor. Paso #3 Análisis 𝑉 0 = (− 𝑅 2 𝑅 1 ) (− 𝑅 4 𝑅 3 ) 𝑉𝑆 𝑉 0 = (− 10000 1000 ) (− 10000 10000 ) 𝑉𝑆 𝑉 0 = 10 𝑉𝑆 Vemos que modificando una resistencia podíamos lograr la amplificación necesitada. Justamente esa resistencia es 𝑅 4 , la cual de 1k pasará a 10k. Lo corroboramos con los cálculos presente. Paso #4 Análisis Ilustración 10. Diagrama esquemático del circuito con la modificación de R4. Se dibuja el circuito con la modificación de R para verificar nuevamente que se cumpla lo solicitado. Paso # 5 Análisis
