ES UNA PRACTICA DE GEOMATICA DE LA UNIVERSIDAD MAYOR DE SAN SIMON DE LA GESTION 2/20
Tipo: Ejercicios
1 / 21
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

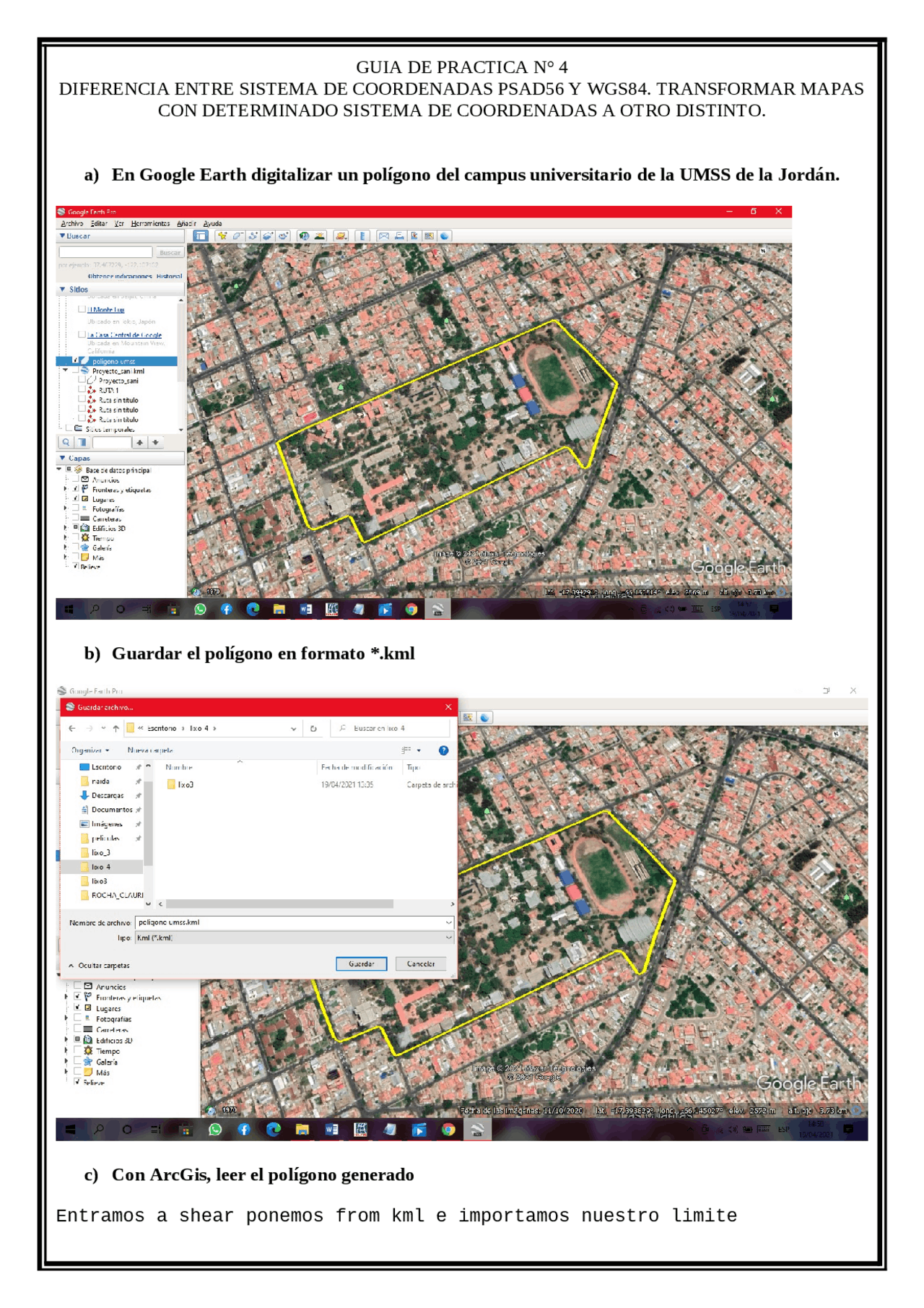

*a) En Google Earth digitalizar un polígono del campus universitario de la UMSS de la Jordán. b) Guardar el polígono en formato .kml c) Con ArcGis, leer el polígono generado Entramos a shear ponemos from kml e importamos nuestro limite
d) Transformar el polígono a un segmento de nombre umss.shp Para la transformación de nuestra poligonal generada en Google Earth primeramente la transformaremos a un archivo SHAPE Y posteriormente lo transformaremos a un segmento de línea como se pide en el enunciado, utilizando el nombre que se pide como umss.shp
Donde posteriormente escogeremos la Proyección, Datum, Zona las cuales fueron las siguientes: Proyección: UTM Datum: Provisional South American 1956 – PSAD Zona: 19 Hemisferio: Sur Y obtenemos nuestra nueva poligonal la cual es la que se encuentra de color Rosado, en el sistema de coordenadas PSAD – 56 como se pidió en un principio con el nombre de umss_psad.shp :
g) Cambiar el sistema de coordenadas de umss_psad.shp al sistema UTM, Z19, WGS generando un archivo umss_w.shp Para la nueva conversión de un sistema a otro utilizaremos el mismo comando de Project Donde posteriormente escogeremos la Proyección, Datum, Zona las cuales fueron las siguientes: Proyección: UTM Datum: World Geodetic System 1984 – WGS Zona: 19 Hemisferio: Sur
Ya georreferenciado nuestro mapa comenzamos a pasar ambas poligonales del campus de la UMSS al ilwis para poder apreciar la diferencia entre ambos sistemas el PSAD56 y el WGS
i) Con toda la información hasta aquí generada, elabore un mapa con todos los elementos que debe tener un producto cartográfico
Y continuamos con la edición de Nuestro Norte y escala
Posterior a eso pasamos a poner la escala y los datos de nuestro mapa para luego guardarlo
**Responder las siguientes preguntas:
Pese que ambos se encuentran georreferenciados en UTM, Zona 19 pero aun así hay que recordar que las cartas del IGM fueron realizadas en UTM – PSAD56 y es por ello que no encajan las dos como debería. 4) Con que sistema de coordenadas se debe georeferenciar una carta del IGM, por que se debe usar ese sistema de coordenadas? Se debe georreferenciar con un Sistema de Coordenadas: UTM – PSAD56, porque las cartas del IGM están hechas con ese sistema y se hace por ejemplo en UTM – WGS84 no se va poder ubicar donde se quiere llegar y todo se va a encontrar mal. 5) En qué sistema de coordenadas se encuentra la información de Google Earth? El Google – Earth se encuentra en CGS, y con Datum WGS – 84 **6) Cual la superficie y el perímetro del campus de la UMSS de la Jordán?
excentricidad, pues nos hará falta en muchos pasos posteriores: Seguimos con el radio polar de curvatura y el aplanamiento: En realidad, el aplanamiento y la excentricidad (la primera excentricidad), no son necesarios para la aplicación de las ecuaciones de Coticchia-Surace, pero las he incluido porque frecuentemente los parámetros del elipsoide se dan como el semieje mayor ( a ) y el aplanamiento ( alfa ), o bien como el semieje mayor ( a ) y la excentricidad ( e ). En estas circunstancias, conociendo las correspondientes fórmulas podríamos también calcular el parámetro del semieje menor ( b ). 1.1.2. Sobre la Longitud y la Latitud: Lo primero que hacemos es convertir los grados sexagesimales (grados, minutos y segundos) a grados sexagesimales expresados en notación decimal (lo que se suele denominar normalmente "grados decimales"). Para ello operamos de la siguiente forma: Una vez que tenemos la longitud y la latitud en grados decimales, procedemos a su paso a radianes, pues la mayor parte de los pasos posteriores se realizarán con entrada de datos en radianes. Operamos para ello de la forma: El siguiente paso es calcular el signo de la longitud. Para ello el proceso lógico es muy sencillo: 1.1.3. Sobre el Huso: Una vez tenemos preparados los datos de longitud y latitud, podemos calcular el huso o zona UTM ( UTM Zone ) donde caen las coordenadas a convertir, con operaciones muy sencillas:
Con el huso ya conocido, el siguiente paso es obtener el meridiano central de dicho huso. El meridiano central es la línea de tangencia del cilindro transverso. Pero antes de seguir con los cálculos e introducir más conceptos, vamos a repasar algunos de los elementos principales de la proyección UTM. Así, conviene recordar que en la proyección UTM el cilindro transverso que se usa como superficie desarrollable, se va girando virtualmente para definir los diferentes husos (60) que rodean la tierra. Se empiezan a contar los husos por el antimeridiano de Greenwich y por eso la parte central de España cae en el huso 30, por estar en el lado opuesto del inicio de la numeración de husos, que queda al otro lado de la tierra. El meridiano central del huso es muy importante porque es el origen de las coordenadas X. Como el meridiano central dejaría la parte del huso situada a su izquierda con coordenadas X negativas, para evitar eso, se suma a todas las coordenadas X la cantidad de 500.000. Esto hace que no existan valores negativos para las coordenadas X, puesto que se ha realizado un retranqueo del eje X de 500 km. Y algo semejante se hace para los valores de Y, cuyo origen es el ecuador. Como el ecuador está normalmente más lejos que el meridiano central del huso, las coordenadas Y suelen tener un guarismo más (en el caso de España, las Y son mayores que 4 millones). Si el ecuador es el origen de las Y, toda la parte situada al sur del mismo tendría coordenadas negativas. Para evitar eso, se suma el valor 10.000.000 a los valores de Y, pero sólo en el caso de que se trate de coordenadas pertenecientes al hemisferio sur; si las coordenadas pertenecen al hemisferio norte, no se tocan los valores Y. Volviendo con el meridiano central del huso, éste también tiene la particularidad de que es auto ecoico. En teoría, para cualquier latitud que caiga dentro del rango de operación de la proyección UTM (intervalo entre los 84° N y los 80° S), el punto de menor deformación de la proyección UTM es el que para esa latitud se sitúa sobre el meridiano central de su correspondiente huso. En la práctica esto no es del todo cierto, pues la proyección UTM aplica un factor de escala (0,9996) que hace que las zonas de menor deformación pasen a ser las situadas a ± 2° 15' (aproximadamente a 180 km del meridiano central, aunque esta medida varía con la latitud); son las llamadas líneas isométricas, derivadas de la aplicación de este factor de escala (denominado K0) que es una de las principales diferencias entre la Proyección UTM y la Proyección Gauss- Krüger, en la que se basa la UTM en su totalidad. Expuestos estos conceptos, para saber mínimamente lo que estamos
1.2.2. Cálculo Final de Coordenadas: Una vez disponemos de todos los parámetros anteriores calculados, procedemos a la solución de las coordenadas UTM finales, de la forma: Para el caso de la solución de Y es muy importante recordar que si la latitud de las coordenadas geodésicas con las que operamos pertenece al hemisferio sur deberemos sumar el valor 10.000.000 al resultado obtenido. Como en el caso del ejemplo estamos operando con latitudes al norte del Ecuador, no realizamos tal operación: **9) Bajar a su celular la aplicación GPS Status, que convierte a su “juguete” en un GPS Navegador y no necesita conexión a internet. Use el GPS Status y determine las coordenadas del lugar en el que vive, proporcione las mismas en GCS, quiere decir en Latitud y Longitud en formato de grados con decimales. Para el efecto usted debe ingresar a la hoja de calculo de google (que es equivalente a una planilla Excel) denominada “ubicaG3_madruga” donde lo UNICO que debe hacer es BUSCAR SU NOMBRE y en las casillas que le corresponde colocar la Latitud y Longitud que se le está pidiendo. Una vez colocados estos dos valores solo cierre la planilla.
