Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Encuentra los documentos específicos para los exámenes de tu universidad
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
El proceso de transformación de austenita en perlita y bainita a través de diferentes tratamientos térmicos, mostrando el diagrama TTT correspondiente a cada uno. Se explica cómo la rapidez y duración del enfriamiento influyen en la composición final de las fases. Importante: solo se transforma la austenita inestable.
Tipo: Ejercicios
1 / 5
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

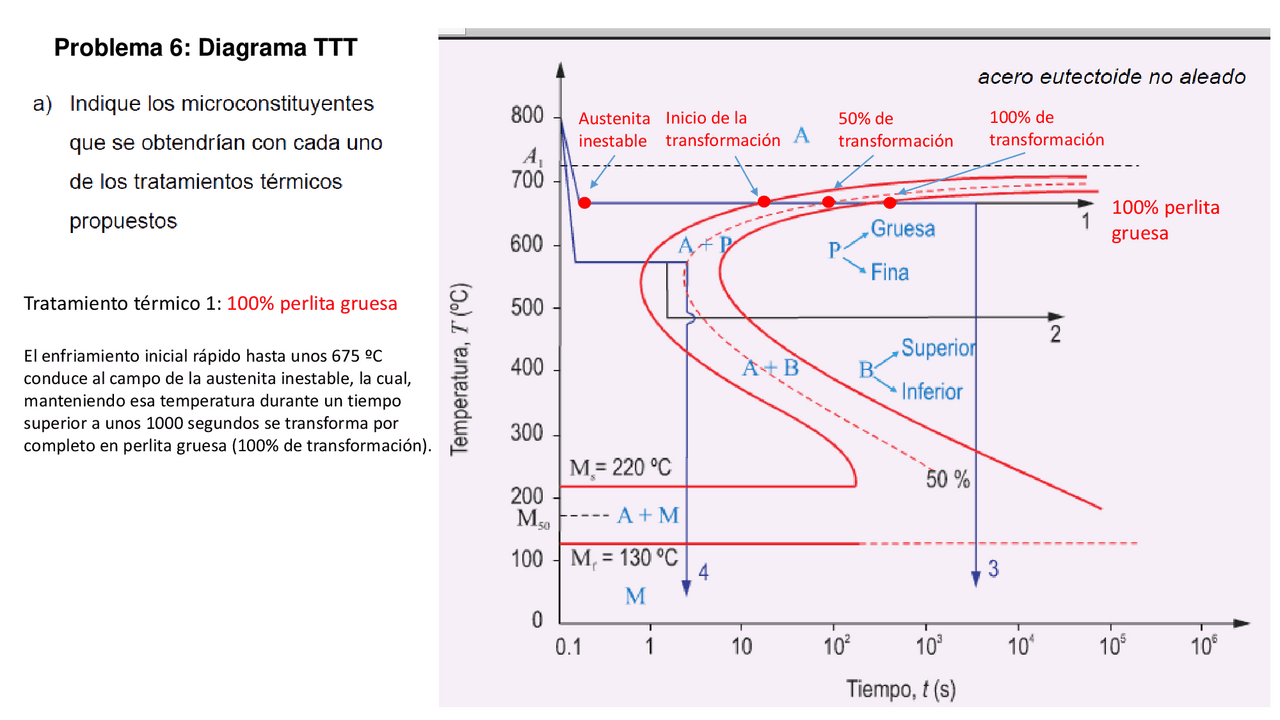

El enfriamiento inicial rápido hasta unos 675 ºC conduce al campo de la austenita inestable, la cual, manteniendo esa temperatura durante un tiempo superior a unos 1000 segundos se transforma por completo en perlita gruesa (100% de transformación). Inicio de la transformación 50% de transformación 100% de transformación Austenita inestable
El enfriamiento inicial rápido hasta unos 575 ºC conduce al campo de la austenita inestable, la cual, manteniendo esa temperatura durante un tiempo aproximado de unos 3 segundos da lugar a un 25% de perlita fina (punto rojo); el enfriamiento brusco hasta unos 500 ºC no conduce a ninguna transformación (punto azul), por lo que seguimos teniendo 25% perlita fina + 75% austenita inestable; el mantenimiento isotérmico a dicha temperatura durante un tiempo largo hace con que toda la austenita inestable no transformada anteriormente (75%) dé lugar a bainita, por lo que al final tendremos un 25% de perlita fina + 75% de bainita. IMPORTANTE – durante las distintas etapas sólo se transforma la austenita inestable. Esto es, si no hubiera habido austenita inestable de la etapa anterior, la última etapa del tratamiento no hubiera conducido a la formación de bainita.
El enfriamiento inicial rápido hasta unos 575 ºC conduce al campo de la austenita inestable, la cual, manteniendo esa temperatura durante un tiempo aproximado de unos 5 segundos da lugar a un 50% de perlita fina (punto rojo); el enfriamiento brusco hasta temperatura ambiente hace con que toda la austenita inestable no transformada anteriormente (50%) dé lugar a martensita, por lo que al final tendremos un 50% de perlita fina + 50% de martensita.
25% austenita inestable (50% de la austenita inestable sobrante de la etapa anterior da lugar a bainita superior)
15% martensita + 10% austenita inestable (60% de la austenita inestable sobrante de la etapa anterior da lugar a martensita)
martensita + 10% austenita retenida
