Docsity
Docsity

Prepara tus exámenes
Prepara tus exámenes

Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity


Consigue puntos base para descargar
Consigue puntos base para descargar

Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium


Orientación Universidad
Orientación Universidad


Sistema Hierro-Carbono: Microestructuras y Tratamientos Térmicos, Apuntes de Materiales

Una detallada descripción de las microestructuras que se forman en el sistema hierro-carbono durante el enfriamiento, incluyendo austenita, perlita, bainita y martensita. Además, se explican los diferentes tratamientos térmicos utilizados en aceros, como recocido, normalizado, temple, revenido y cementación.

Tipo: Apuntes

2020/2021

Subido el 08/12/2021

joan-luna-jimenez
joan-luna-jimenez 🇪🇸

5

(1)

14 documentos

1 / 7

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1
Tema 2.3
El sistema hierro-carbono
Extra

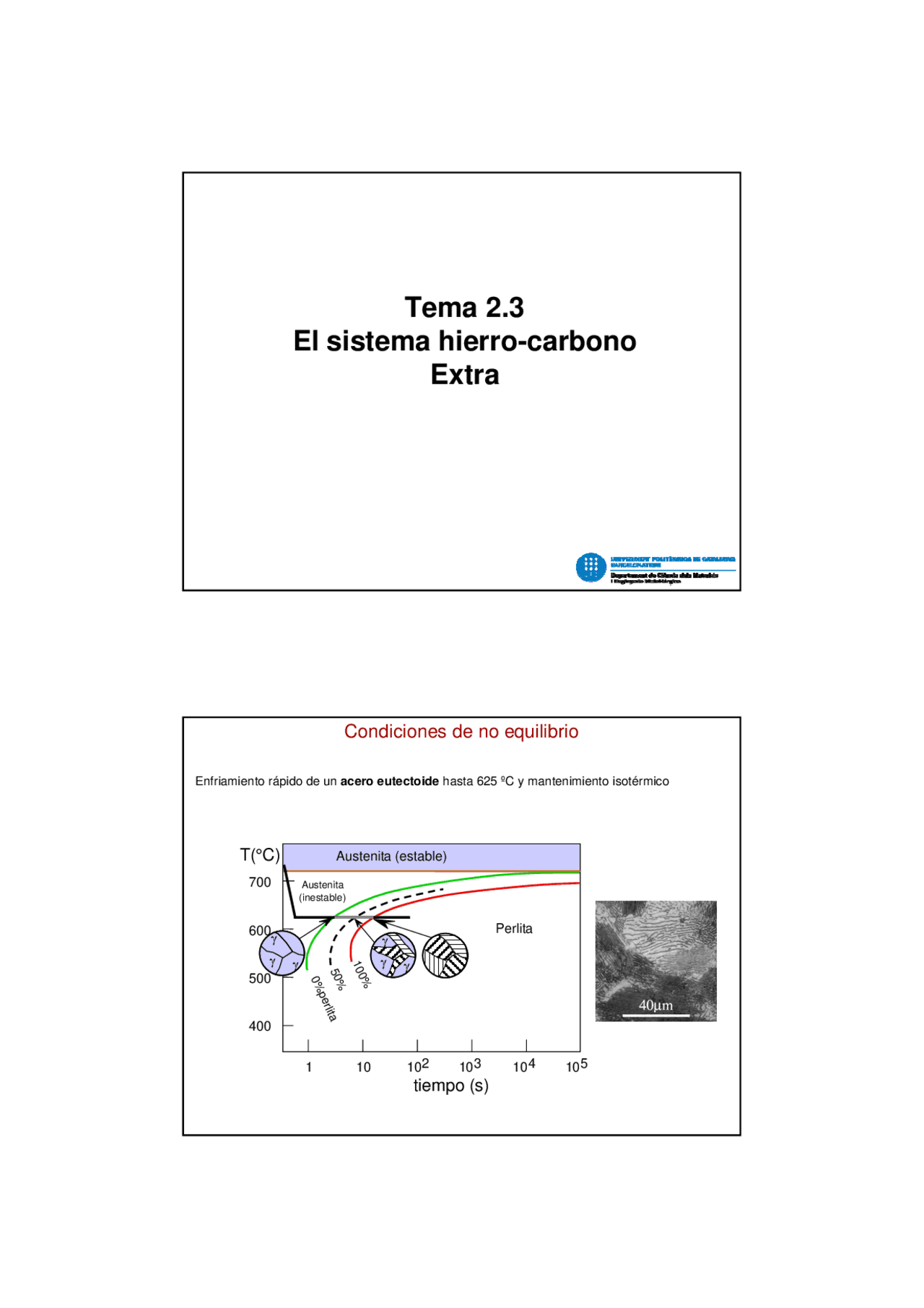

Enfriamiento rápido de un acero eutectoide hasta 625 ºC y mantenimiento isotérmico
400
500
600
700
0%perlita
100%
50%
Austenita (estable)
Austenita
(inestable)
Perlita
T(°C)
11010
2103104105
tiempo (s)
γγ
γ
γγ
γ
Condiciones de no equilibrio
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Sistema Hierro-Carbono: Microestructuras y Tratamientos Térmicos y más Apuntes en PDF de Materiales solo en Docsity!

Tema 2.

El sistema hierro-carbono

Extra

Enfriamiento rápido de un acero eutectoide hasta 625 ºC y mantenimiento isotérmico

0%perlita 50%100%

Austenita (estable)

Austenita (inestable)

Perlita

T(°C)

tiempo (s)

Condiciones de no equilibrio

Bainita:Bainita: Bandas de ferrita con FeBandas de ferrita con Fe 33 C acicular (difusión controlada) C acicular (difusión controlada)

Fe 3 C

(cementita)

5 μm

α (ferrita)

tiempo (s)

T(°C)

Austenita (estable)

P

B

A 1

0% 50%100%

frontera perlita/bainita

A

A

100% bainita

100% perlita

Acero eutectoide: Transformación isotérmica de la austenita a 475 ºC estructura bainítica

Bainita

Condiciones de no equilibrio

Agujas de martensita Austenita

60

μ

m

10 -1^10 103 105 t (s)

T(°C)

Austenita (estable)

P

B

A 1

0%

100% 50%

A

A

M + A

M + A

M + A

0% 50% 90%

Acero eutectoide: enfriamiento rápido de la austenita hasta temperatura ambiente estructura martensítica

MartensitaMartensita (estructura tetragonal BCT): fase metaestable de no equilibrio(estructura tetragonal BCT): fase metaestable de no equilibrio

x

x x x x

x Fe (^) C Austenita (FCC)^ Æ^ Martensita (BCT) Transformación sin difusión El % de transformación depende sólo de la temperatura

Austenita (FCC) Æ Martensita (BCT) Transformación sin difusión El % de transformación depende sólo de la temperatura

Condiciones de no equilibrio

T E M P E R A T U R A

Tiempo

RECOCIDO NORMALIZADO TEMPLE

REVENIDO

Tratamientos térmicos de los aceros (másicos de enf. continuo)

A 3

A 1

Recocido: - ablandar el material para facilitar su mecanizado o trabajo posterior, eliminar tensiones

  • Enfriamiento lento dentro del horno hasta 550 ºC (tamaño de grano grueso)
  • Estructura: ferrita y perlita - T > A 3 (A 3 + 30-50 ºC)

Normalizado: - ablandar el material (aceros hipoeutectoides). Recuperar su estructura después de ser trabajados en caliente, en frío o después de un tratamiento térmico defectuoso. Homogeneización y afinamiento de grano

  • Enfriamiento al aire (tamaño de grano fino)
  • Estructura: ferrita y perlita - T > A 3 (A 3 + 30-50 ºC) Temple: - endurecer el material
  • Enfriamiento rápido (en agua o aceite)
  • Estructura: martensita (estructura tetragonal) - aceros hipoeutectoides: T > A 3 (A 3 + 50 ºC), aceros hipereutec. T > A 1 (A 1 + 50ºC) Revenido: - eliminar la fragilidad del material
  • reduce las tensiones internas provocadas por el temple
  • Estructura: martensita revenida (ferrita y carburos de Fe) - T < A 1

Tratamientos térmicos de los aceros (másicos de enf. continuo)

Aceros con elementos aleantes

  • T eutectoide cambios • C eutectoide cambios

T

Eutectoide

(°C)

% de aleantes

Ti

Ni

Mo

Si

W

Cr

Mn

% de aleantes

C

eutectoide

(wt%C) Ni

Ti

Cr

Si

Mn

W

Mo

Comparativa de propiedades mecánicas (I)

Adaptada de Fig. 10.29, Callister 7 Ed.

Adaptada de Fig. 9. Callister 7 Ed.

Adaptada de Fig. 9. Callister 7 Ed

  • A mayor wt% C: TS y YS aumentan, %EL disminuye
  • Efecto de wt% C

Co < 0.76 wt% C

Hipoeutectoide

Perlita (med) ferrita (blanda)

Co > 0.76 wt% C

Hipereutectoide

Perlita (med) Cementita (dura)

YS(MPa)TS(MPa)^1100

(^0) wt% C

hardness

Hipo Hiper

(^0) wt% C

%EL

Impact energy (Izod, ft-lb)

Hipo Hiper

Austenita (γ)

Bainita

(α + Fe 3 C láminas/agujas)

Perlita (láminas alternadas de α + Fe 3 C + (fase primaria))

Martensita

(fase BCT)

Martensita revenida

(α + partículas

Fe 3 C muy finas)

lento moderado^ rápido

Recalent.

Resistencia Ductilidad

martensita martensita rev. bainita perlita fina perlita gruesa esferoidita

tendencias generales

Enfriamiento Æ

Resumen de microestructuras – proceso (tipo de enfriamiento)
