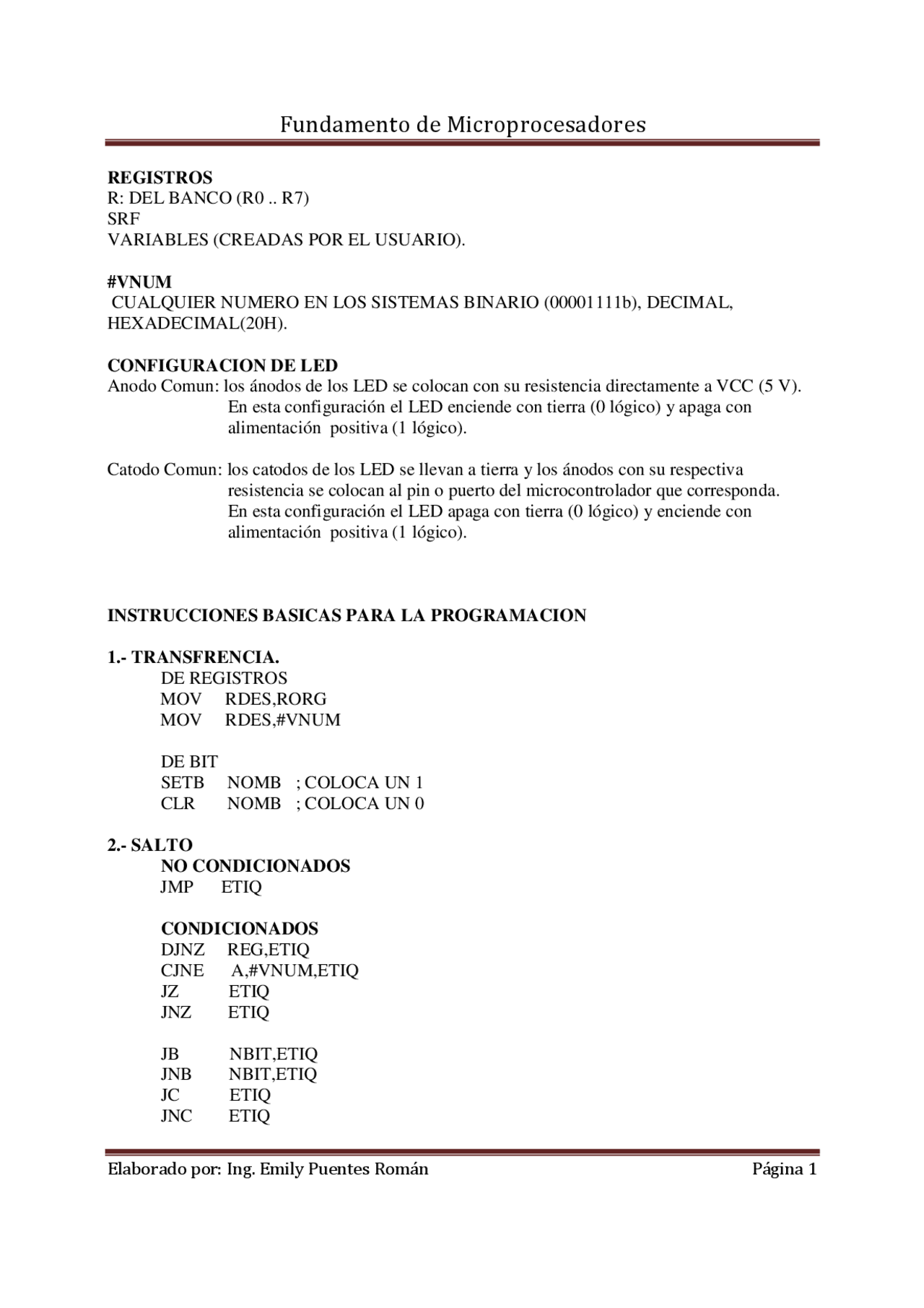

REGISTROS
R: DEL BANCO (R0 .. R7)
SRF
VARIABLES (CREADAS POR EL USUARIO).
#VNUM
CUALQUIER NUMERO EN LOS SISTEMAS BINARIO (00001111b), DECIMAL, HEXADECIMAL(20H).
CONFIGURACION DE LED
Anodo Comun: los ánodos de los LED se colocan con su resistencia directamente a VCC (5 V). En esta configuración el LED enciende con tierra (0 lógico) y apaga con alimentación positiva (1 lógico).
Catodo Comun: los catodos de los LED se llevan a tierra y los ánodos con su respectiva resistencia se colocan al pin o puerto del microcontrolador que corresponda. En esta configuración el LED apaga con tierra (0 lógico) y enciende con alimentación positiva (1 lógico).
INSTRUCCIONES BASICAS PARA LA PROGRAMACION
1.- TRANSFRENCIA.
DE REGISTROS
MOV RDES,RORG
MOV RDES,#VNUM
DE BIT
SETB NOMB ; COLOCA UN 1
CLR NOMB ; COLOCA UN 0
2.- SALTO
NO CONDICIONADOS
JMP ETIQ
CONDICIONADOS
DJNZ REG,ETIQ
CJNE A,#VNUM,ETIQ
JZ ETIQ
JNZ ETIQ
JB NBIT,ETIQ
JNB NBIT,ETIQ
JC ETIQ
JNC ETIQ
3.- ARITMETICAS
ADD RDES,RORG
ADD RDES,#VNUM
SUBB RDES,RORG
SUBB RDES,#VNUM
MUL AB
DIV AB
4.- LOGICAS
ANL RDES,RORG
ORL RDES, RORG
XRL RDES,RORG
CPL A
SWAP A
5.- ROTACION
RR A ; ROTAR A LA DERECHA
RL A ; ROTAR A LA IZQUIERDA
COMO SOLUCIONAR UM PROBLEMA?
Se tienen dos números (NUM1 Y NUM2) que se obtiene de los puertos P1 y P2 respectivamente por medio de DSW-8, se requiere realizar una comparación entre ambos números para determinar si NUM1 es mayor, menor o igual a NUM2 y mostrar el resultado de la comparación en LED de la siguiente manera:
Un LED rojo en P0.0 (mayor) Un LED verde en P0.1 (menor) Un LED amarillo en P0.2 (igual)
Usar configuración Ánodo Común para los LED
El procedimiento recomendado es:
- Realizar el análisis del problema planteado en los bloques básicos que denominaremos entrada, proceso y salida. Las entradas están representadas por los datos de origen, restricciones y condiciones que deben considerarse en el procedimiento para obtener la solución a la problemática; en el proceso se debe describir de manera detallada los pasos a seguir para procesar las entradas en función de obtener una solución satisfactoria a la problemática y por ultimo en las salidas debemos describir los indicadores que reflejan la solución.
SUBB A,R
JZ IGUAL
JC NUM1MEN
JNC NUM1MAY
IGUAL:
CLR P0.
SETB P0.
SETB P0.
JMP INICIO
MUM1MAY:
CLR P0.
SETB P0.
SETB P0.
JMP INICIO
NUM1MEN:
CLR P0.
SETB P0.
SETB P0.
JMP INICIO
END
EJERCICIOS PROPUESTOS:
Se tiene un número (NUM1) que se obtiene del puerto P1 por medio de DSW-8, se requiere determinar si el mismo es par o impar y mostrar el resultado en LED de la siguiente manera:
Un LED rojo en P0.0 (par) Un LED verde en P0.1 (impar)
Se tienen 8 led ánodo común conectados en P0, se requiere realizar la siguiente secuencia de encendido: P0.0: ON P0.1: ON P0.2: OFF P0.3: OFF P0.4: OFF P0.5: OFF P0.6: ON P0.7: ON
