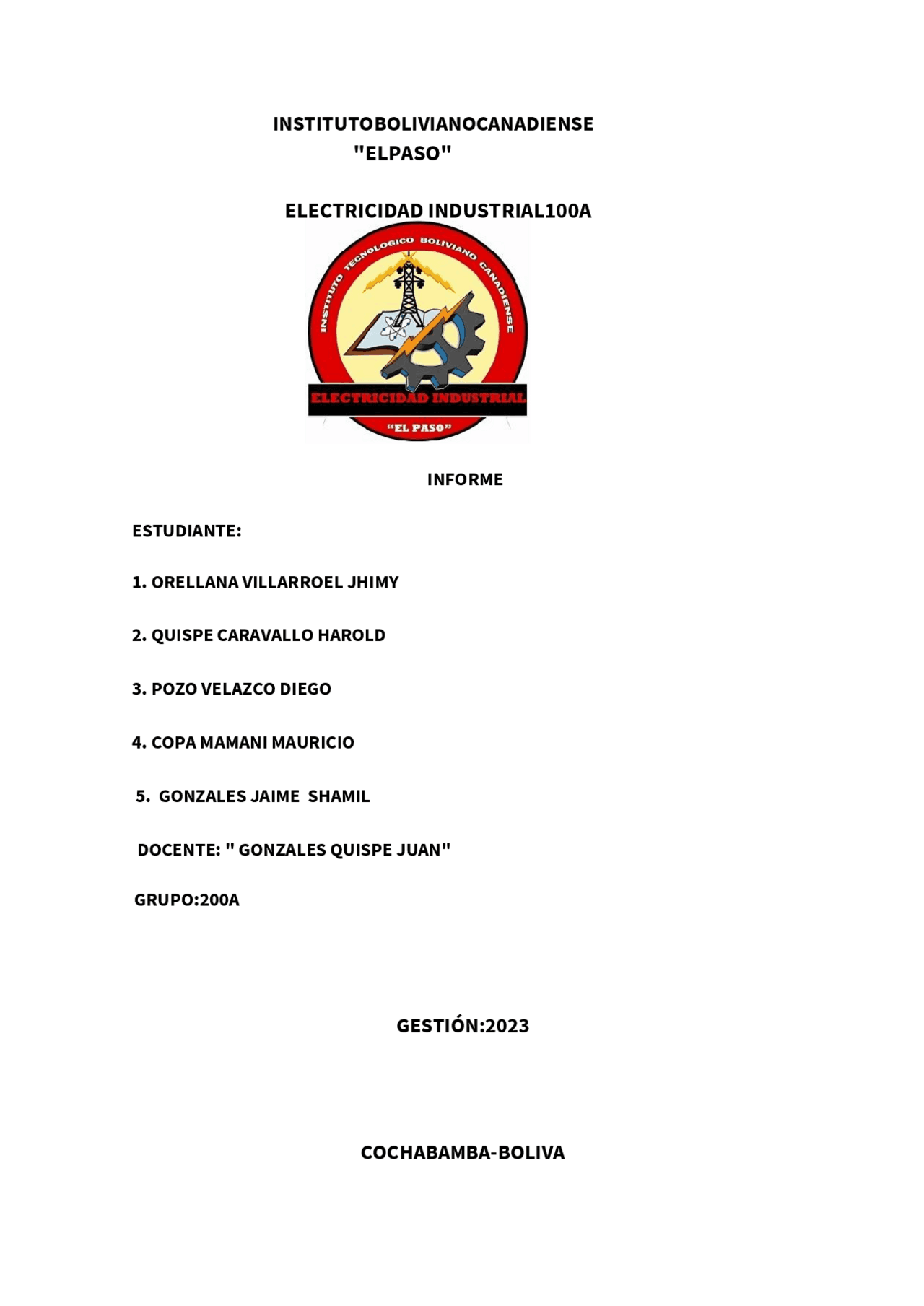

INSTITUTOBOLIVIANOCANADIENSE
"ELPASO"
ELECTRICIDAD INDUSTRIAL100A
INFORME
ESTUDIANTE:
1. ORELLANA VILLARROEL JHIMY
2. QUISPE CARAVALLO HAROLD
3. POZO VELAZCO DIEGO
4. COPA MAMANI MAURICIO
5. GONZALES JAIME SHAMIL
DOCENTE: " GONZALES QUISPE JUAN"
GRUPO:200A
GESTIÓN:2023
COCHABAMBA-BOLIVA
pf3
pf4
pf5
pf8
pf9

Vista previa parcial del texto

¡Descarga Que es la corriente alterna MLT y más Transcripciones en PDF de Electrotecnia solo en Docsity!

INSTITUTOBOLIVIANOCANADIENSE

"ELPASO"

ELECTRICIDAD INDUSTRIAL100A

INFORME

ESTUDIANTE:

1. ORELLANA VILLARROEL JHIMY

2. QUISPE CARAVALLO HAROLD

3. POZO VELAZCO DIEGO

4. COPA MAMANI MAURICIO

5. GONZALES JAIME SHAMIL

DOCENTE: " GONZALES QUISPE JUAN"

GRUPO:200A

GESTIÓN:

COCHABAMBA-BOLIVA

INFORME IET 2

INTRODUCCIÓN

Que es un rele?  Un "rele" o "relé" en electricidad es un dispositivo electromecánico que se utiliza para controlar y conmutar circuitos eléctricos. Funciona como un interruptor controlado por un circuito eléctrico separado, en lugar de ser activado manualmente. Tiene una bobina que, cuando se le aplica corriente, crea un campo magnético que mueve unos contactos para abrir o cerrar circuitos eléctricos en otros lugares. Que es un telerruptor?  Un telerruptor en electricidad es un interruptor que controla una luz desde varios lugares, como en escaleras largas, permitiendo encender o apagar la luz desde cualquiera de los interruptores. Que es un rele con tiempo?  Un relé con tiempo es un dispositivo electromecánico que incluye una función de temporización. Esto significa que, además de su función básica de conmutación de circuitos eléctricos, el relé puede retrasar su acción en un intervalo de tiempo predefinido antes de cambiar su estado o activar otro componente eléctrico. Estos relés suelen tener ajustes para controlar la duración del retraso, y pueden ser ajustados para segundos, minutos u horas, según la aplicación específica. OBJETIVO  Armar un circuito con un rele telerruptor con y sin fotocelula con 2 pulsadores y lamparas , armar un circuito con rele de tiempo de dos pulsadores con 2 lámparas (el circuito original pedia 3 pulsadores y 3 lamparas pero al no contar con suficiente material en gabinete se opto por 2 pulsadores y 2 lámparas)

 Pulsadores Los pulsadores en circuitos de iluminación son interruptores que se utilizan para encender y apagar las luces. Al presionar el pulsador, se cierra el circuito eléctrico y las luces se encienden; al soltarlo, el circuito se abre y las luces se apagan. Los pulsadores pueden configurarse para controlar una o varias luces  Lámparas incandescentes las lámparas incandescentes son bombillas que emiten luz al calentar un filamento metálico a temperaturas muy altas. Aunque proporcionan una luz cálida y agradable, son menos eficientes energéticamente y han sido reemplazadas en gran medida por tecnologías de iluminación más eficientes como las lámparas fluorescentes compactas (CFL) y las luces LED HERRAMIENTAS  Pelacables Un pelacables es una herramienta que se utiliza para quitar la capa aislante externa de un cable eléctrico, exponiendo los alambres conductores internos. Es esencial para electricistas y personas que trabajan con cables.  Cinca aislante Una cinta aislante es un material flexible y autoadhesivo utilizado para cubrir y proteger conexiones eléctricas. Su principal función es prevenir cortocircuitos y aislamiento inadecuado al envolver los cables o conductores expuestos. Está hecha de materiales como vinilo o caucho y se utiliza en una variedad de aplicaciones eléctricas y electrónicas para garantizar la seguridad y fiabilidad de las conexiones eléctricas.  Destornilladores La función de los destornilladores para instalaciones eléctricas es permitir la manipulación segura y eficiente de tornillos y componentes eléctricos. Están diseñados con mangos aislados para prevenir descargas eléctricas, y sus puntas magnéticas facilitan el manejo de los tornillos. Estos destornilladores aseguran una instalación y reparación eléctrica precisa y segura al cumplir con los estándares de seguridad eléctrica.

CIRCUITO RELE TELERRUPTOR CON 2 PULSADORES Y LAMPARAS

TEÓRICO

VOLTAJE P1 P2 PT R1 R2 RT I1 I2 IT

220 60W 60W 120W 814.81Ω 814.81Ω 407.40Ω 0.27A 0.27A 0.54A

PRÁCTICO

VOLTAJE P1 P2 PT R1 R2 RT I1 I2 IT

218V 60W 60W 120W 60.4Ω 60.7Ω 30.27Ω 0.24A 0.26A 0.50A

PROCEDIMIENTO TEORICO - DATOS

P1:60W P2:60W.

V:220V

I1:? I2:? IT:? I: P/V I1:P1/V= 0.27A I2:P2/V= 0.27A IT: I1+I2=0.54A

R1:? R2:? RT:? R:V/I R1:V/I1=814.81Ω R2:V/I2= 814.81Ω

RT: R1×R2 / R1+R2= 407.40Ω

CIRCUITO RELE CON TIEMPO COM 2 PULSADORES Y 2 LÁMPARAS

TEÓRICO

VOLTAJE P1 P2 PT R1 R2 RT I1 I2 IT

220 60W 60W 120W 814.81Ω 814.81Ω 407.40Ω 0.27A 0.27A 0.54A

PRÁCTICO

VOLTAJE P1 P2 PT R1 R2 RT I1 I2 IT

219 60W 60W 120W 60.4Ω 60.4Ω 30.7Ω 0.24A 0.27A 0.51A

PROCEDIMIENTO TEORICO - DATOS

P1:60W P2:60W.

V:220V

I1:? I2:? IT:? I: P/V I1:P1/V= 0.27A I2:P2/V= 0.27A IT: I1+I2=0.54A

R1:? R2:? RT:? R:V/I R1:V/I1=814.81Ω R2:V/I2= 814.81Ω

RT: R1×R2 / R1+R2= 407.40Ω

CIRCUITO RELE CON TIEMPO CON FOTOCELDA 2 PULSADORES Y 2 LÁMPARAS

TEÓRICO

VOLTAJE P1 P2 PT R1 R2 RT I1 I2 IT

220 60W 60W 120W 814.81Ω 814.81Ω 407.40Ω 0.27A 0.27A 0.54A

PRÁCTICO

VOLTAJE P1 P2 PT R1 R2 RT I1 I2 IT

218 60W 60W 120W 60.4Ω 60.4Ω 30.27Ω 0.24A 0.25A 0.49A

PROCEDIMIENTO TEORICO - DATOS

P1:60W P2:60W.

V:220V

I1:? I2:? IT:? I: P/V I1:P1/V= 0.27A I2:P2/V= 0.27A IT: I1+I2=0.54A

R1:? R2:? RT:? R:V/I R1:V/I1=814.81Ω R2:V/I2= 814.81Ω

RT: R1×R2 / R1+R2= 407.40Ω
