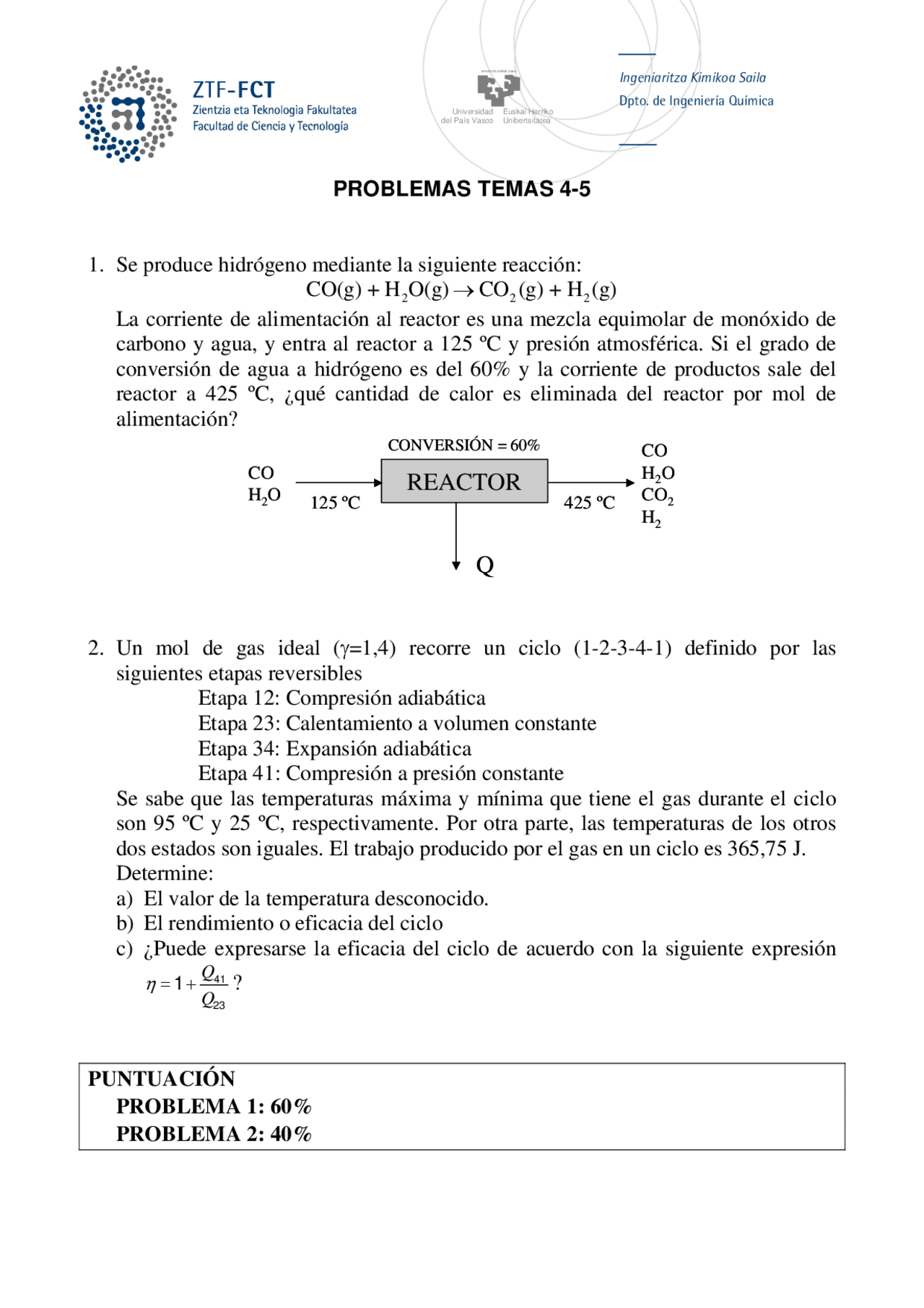

PROBLEMAS TEMAS 4-5
1. Se produce hidrógeno mediante la siguiente reacción:
222
CO(g) + H O(g) CO (g) + H (g)→
La corriente de alimentación al reactor es una mezcla equimolar de monóxido de
carbono y agua, y entra al reactor a 125 ºC y presión atmosférica. Si el grado de
conversión de agua a hidrógeno es del 60% y la corriente de productos sale del
reactor a 425 ºC, ¿qué cantidad de calor es eliminada del reactor por mol de
alimentación?
REACTOR
Q
CONVERSIÓN = 60%
CO
H2O
CO
H2O
CO2
H2
125 ºC 425 ºC
REACTOR
Q
CONVERSIÓN = 60%
CO
H2O
CO
H2O
CO2
H2
125 ºC 425 ºC
2. Un mol de gas ideal (γ=1,4) recorre un ciclo (1-2-3-4-1) definido por las
siguientes etapas reversibles
Etapa 12: Compresión adiabática
Etapa 23: Calentamiento a volumen constante
Etapa 34: Expansión adiabática
Etapa 41: Compresión a presión constante
Se sabe que las temperaturas máxima y mínima que tiene el gas durante el ciclo
son 95 ºC y 25 ºC, respectivamente. Por otra parte, las temperaturas de los otros
dos estados son iguales. El trabajo producido por el gas en un ciclo es 365,75 J.
Determine:
a) El valor de la temperatura desconocido.
b) El rendimiento o eficacia del ciclo
c) ¿Puede expresarse la eficacia del ciclo de acuerdo con la siguiente expresión
Q
Q
η
=+ 41
23
1?
PUNTUACIÓN
PROBLEMA 1: 60%
PROBLEMA 2: 40%
