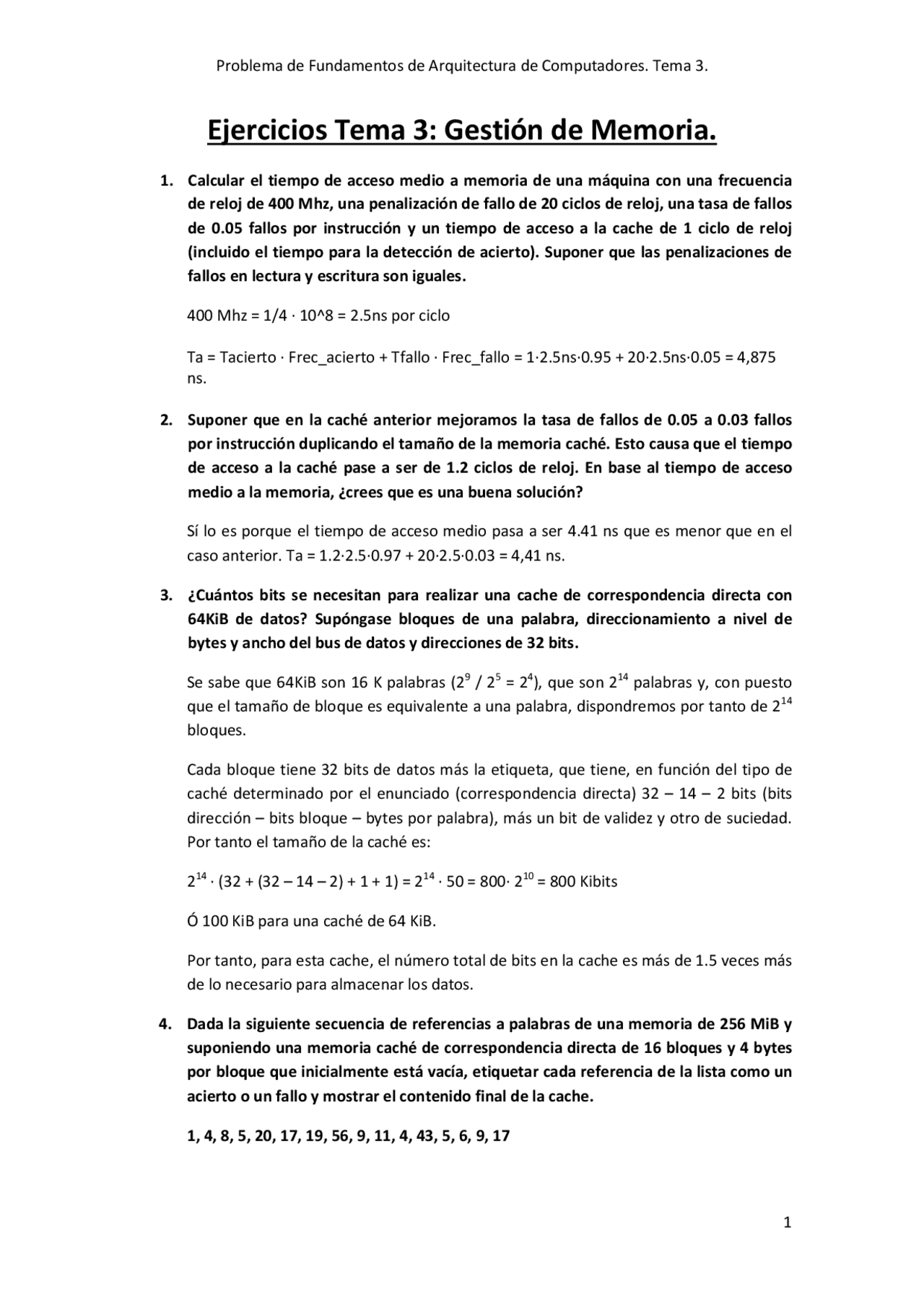

Ejercicios Tema 3: Gestión de Memoria.
1. Calcular el tiempo de acceso medio a memoria de una máquina con una frecuencia
de reloj de 400 Mhz, una penalización de fallo de 20 ciclos de reloj, una tasa de fallos
de 0.05 fallos por instrucción y un tiempo de acceso a la cache de 1 ciclo de reloj
(incluido el tiempo para la detección de acierto). Suponer que las penalizaciones de
fallos en lectura y escritura son iguales.
400 Mhz = 1/4 · 10^8 = 2.5ns por ciclo
Ta = Tacierto · Frec_acierto + Tfallo · Frec_fallo = 1·2.5ns·0.95 + 20·2.5ns·0.05 = 4,875
ns.
2. Suponer que en la caché anterior mejoramos la tasa de fallos de 0.05 a 0.03 fallos
por instrucción duplicando el tamaño de la memoria caché. Esto causa que el tiempo
de acceso a la caché pase a ser de 1.2 ciclos de reloj. En base al tiempo de acceso
medio a la memoria, ¿crees que es una buena solución?
Sí lo es porque el tiempo de acceso medio pasa a ser 4.41 ns que es menor que en el
caso anterior. Ta = 1.2·2.5·0.97 + 20·2.5·0.03 = 4,41 ns.
3. ¿Cuántos bits se necesitan para realizar una cache de correspondencia directa con
64KiB de datos? Supóngase bloques de una palabra, direccionamiento a nivel de
bytes y ancho del bus de datos y direcciones de 32 bits.
Se sabe que 64KiB son 16 K palabras (29 / 25 = 24), que son 214 palabras y, con puesto
que el tamaño de bloque es equivalente a una palabra, dispondremos por tanto de 214
bloques.
Cada bloque tiene 32 bits de datos más la etiqueta, que tiene, en función del tipo de
caché determinado por el enunciado (correspondencia directa) 32 – 14 – 2 bits (bits
dirección – bits bloque – bytes por palabra), más un bit de validez y otro de suciedad.
Por tanto el tamaño de la caché es:
214 · (32 + (32 – 14 – 2) + 1 + 1) = 214 · 50 = 800· 210 = 800 Kibits
Ó 100 KiB para una caché de 64 KiB.
Por tanto, para esta cache, el número total de bits en la cache es más de 1.5 veces más
de lo necesario para almacenar los datos.
4. Dada la siguiente secuencia de referencias a palabras de una memoria de 256 MiB y
suponiendo una memoria caché de correspondencia directa de 16 bloques y 4 bytes
por bloque que inicialmente está vacía, etiquetar cada referencia de la lista como un
acierto o un fallo y mostrar el contenido final de la cache.
1, 4, 8, 5, 20, 17, 19, 56, 9, 11, 4, 43, 5, 6, 9, 17
