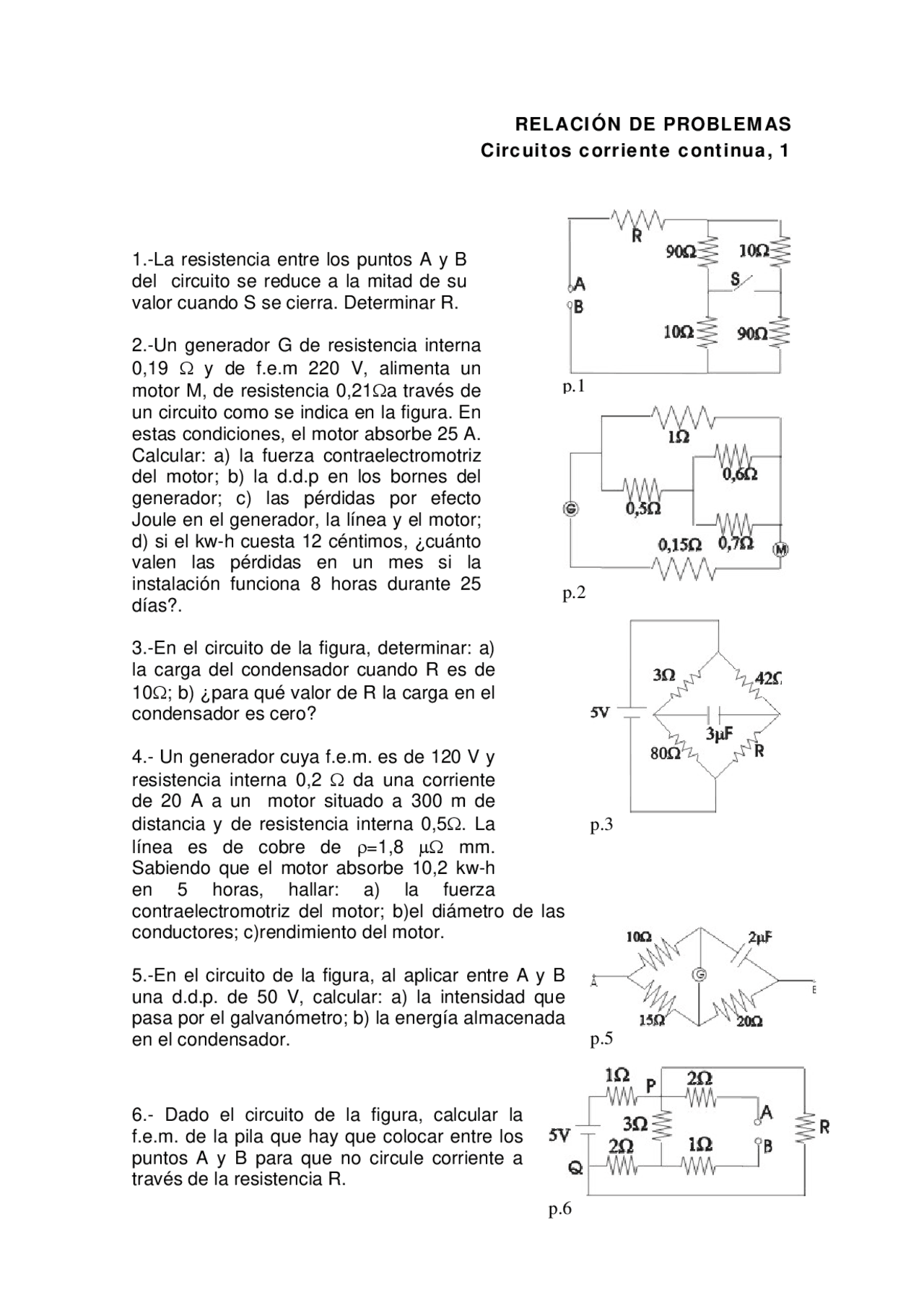

RELACIÓN DE PROBLEMAS
Circuitos corriente continua, 1
p.2
p
.1
1.-La resistencia entre los puntos A y B
del circuito se reduce a la mitad de su
valor cuando S se cierra. Determinar R.
2.-Un generador G de resistencia interna
0,19 Ω y de f.e.m 220 V, alimenta un
motor M, de resistencia 0,21Ωa través de
un circuito como se indica en la figura. En
estas condiciones, el motor absorbe 25 A.
Calcular: a) la fuerza contraelectromotriz
del motor; b) la d.d.p en los bornes del
generador; c) las pérdidas por efecto
Joule en el generador, la línea y el motor;
d) si el kw-h cuesta 12 céntimos, ¿cuánto
valen las pérdidas en un mes si la
instalación funciona 8 horas durante 25
días?.
p.3
3.-En el circuito de la figura, determinar: a)
la carga del condensador cuando R es de
10Ω; b) ¿para qué valor de R la carga en el
condensador es cero?
4.- Un generador cuya f.e.m. es de 120 V y
resistencia interna 0,2 Ω da una corriente
de 20 A a un motor situado a 300 m de
distancia y de resistencia interna 0,5Ω. La
línea es de cobre de ρ=1,8 µΩ mm.
Sabiendo que el motor absorbe 10,2 kw-h
en 5 horas, hallar: a) la fuerza
contraelectromotriz del motor; b)el diámetro de las
conductores; c)rendimiento del motor.
5.-En el circuito de la figura, al aplicar entre A y B
una d.d.p. de 50 V, calcular: a) la intensidad que
pasa por el galvanómetro; b) la energía almacenada
en el condensador.
p.6
p.5
6.- Dado el circuito de la figura, calcular la
f.e.m. de la pila que hay que colocar entre los
puntos A y B para que no circule corriente a
través de la resistencia R.
